Конструкция козел может быть самой разной: из дерева или металла, регулируемая по высоте, сборная и раскладная. Все это делает столы на козлах подчас незаменимыми, особенно если их приходится часто убирать и хранить в разобранном виде.

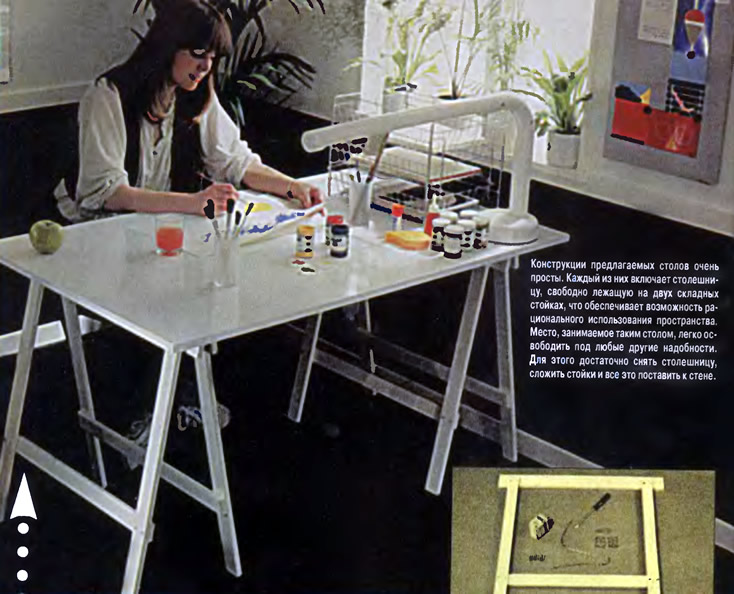

Конструкции предлагаемых столов очень просты. Каждый из них включает столешницу, свободно лежащую на двух складных стойках, что обеспечивает возможность рационального использования пространства. Место, занимаемое таким столом, легко освободить под любые другие надобности. Для этого достаточно снять столешницу, сложить стойки и все это поставить к стене.
На складывающихся стойках

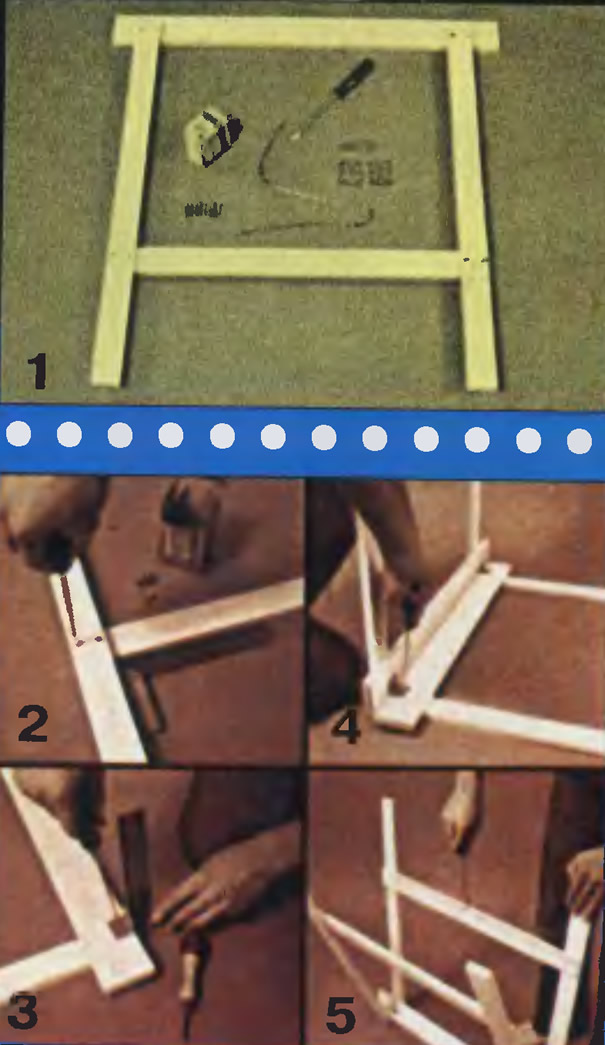

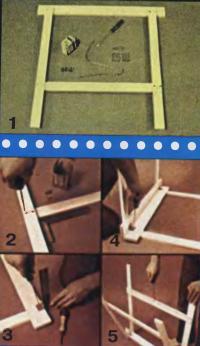

Для изготовления козел потребуется восемь сосновых брусков длиной по 680 мм, сечением 20x40 мм (ножки); восемь поперечных брусков сечением 20x60 мм: четыре длиной по 700 мм и четыре — по 600 мм; 36 шурупов 6x25 мм с потайной головкой, четыре латунных петли 60x70 мм; две цепочки длиной 300 мм и четыре крючка для цепи (фото 1).
Собирают козлы, соединяя детали на клею и шурупах, внимательно контролируя прямоугольность соединений (фото 2). Петли приворачивают так, чтобы их края не выступали за кромки рам (фото 3-4).
Чтобы козлы не съезжались, их скрепляют цепочкой (фото 5).

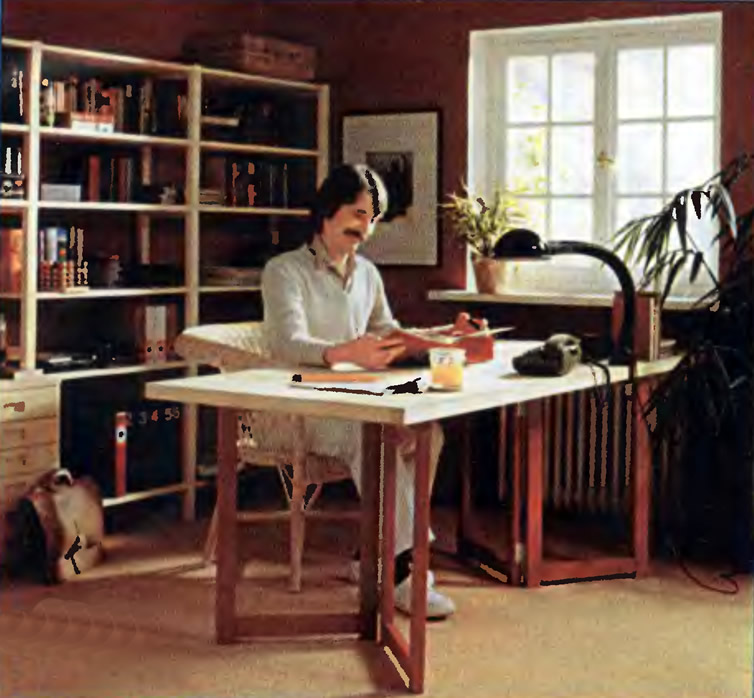

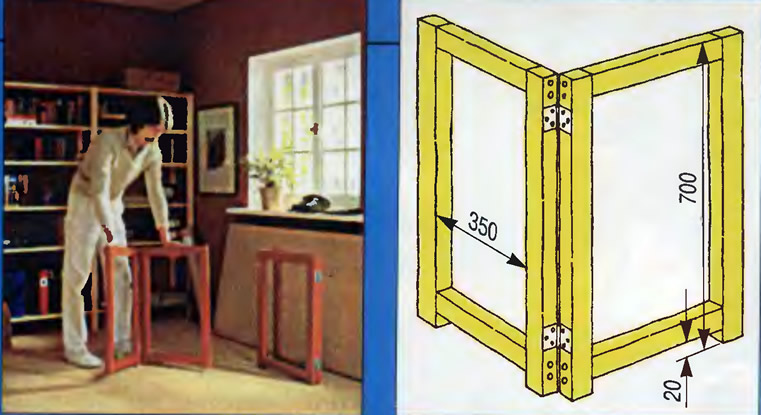

Основные размеры стоек приведены на рисунке. Для обеих стоек и фиксаторов, которые крепятся с нижней стороны столешницы, понадобится 12 погонных метров строганых реек. Выпилите все детали и перед склеиванием отшлифуйте их наждачной бумагой.

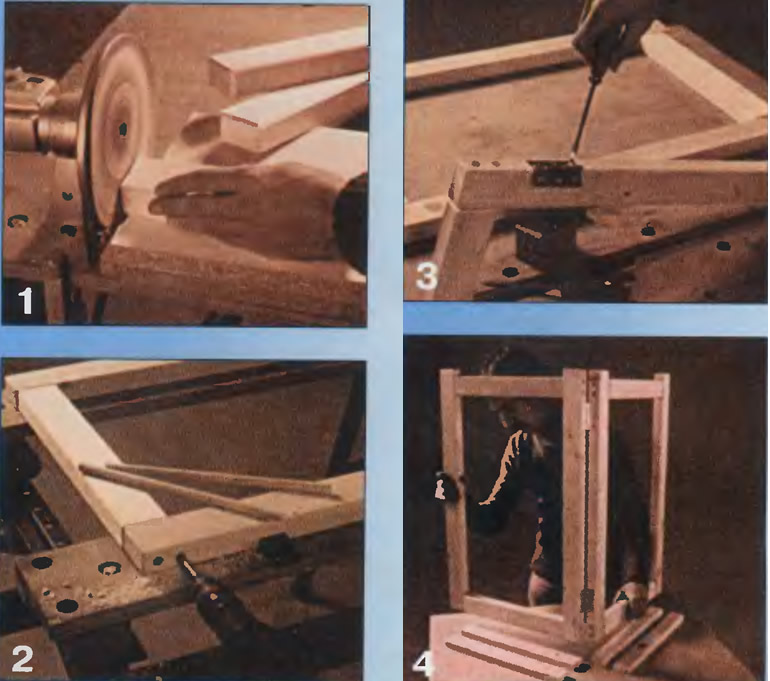

1. Торцы реек лучше всего выровнять на шлифовальном круге, тогда они будут ровными и перпендикулярными к другим граням. Продольные ребра реек следует слегка скруглить.
2. Рамы стоек собирают на нагелях. Разложите рейки в порядке сборки и просверлите гнезда под нагели. Затем посадите на клей нерифленые нагели и мелкозубой пилой срежьте их заподлицо с рейками.
3. Две рамы, соединенные врезными мебельными петлями, образуют стойку стола. Перед креплением петель следует по месту разметить и просверлить отверстия под шурупы.
4. Каждая стойка фиксируется в пазах, образуемых 4 рейками-ограничителями. С нижней стороны столешницы на клее и шурупах попарно крепят ограничители, располагая их перпендикулярно друг другу Столешницу же можно сделать, например, из дверного полотна.
На козлах-перевертышах

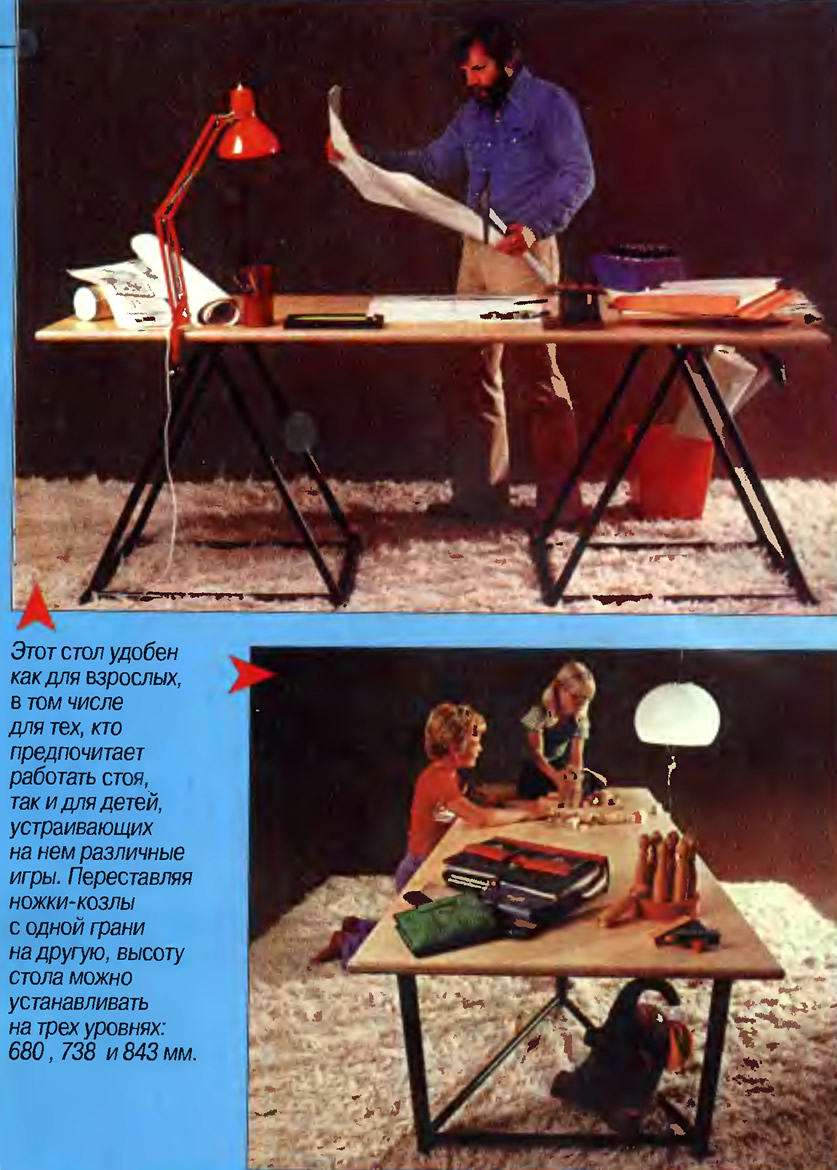

Предлагаемый стол состоит из трех частей: двух устойчивых ножек-козел, изготовленных из круглых брусков (продольных элементов ∅45 мм и поперечных стяжек ∅30 мм), и столешницы размером 2200x900 мм. Ножки-козлы сконструированы таким образом, что их положение, а следовательно и рабочую высоту, можно изменять в зависимости от того, пользуются ли столом взрослые или дети.

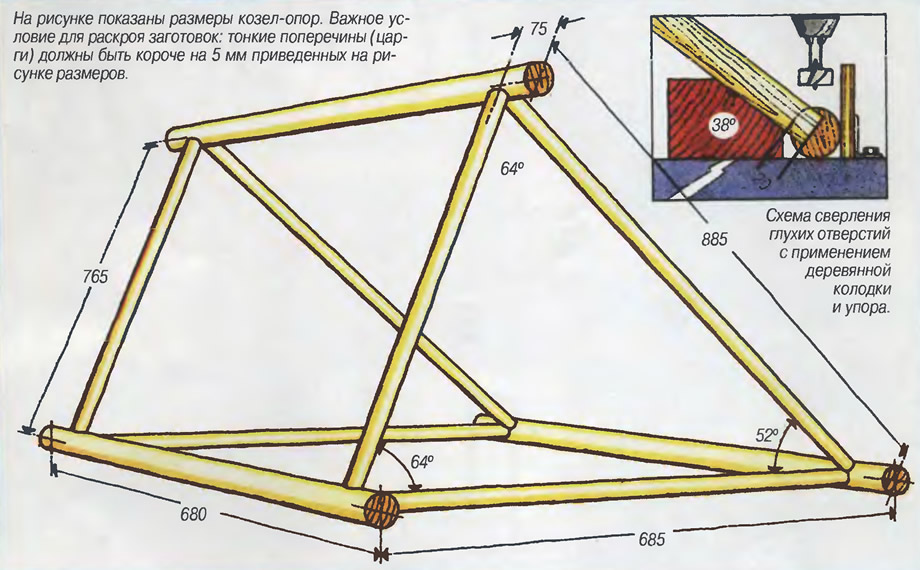

Устойчивость ножек-козел во многом определяется тем, насколько точно будут раскроены по длине их детали и насколько правильно будет определено положение высверливаемых в них отверстий. При раскрое заготовок рекомендуем пользоваться стуслом, обеспечивающим требуемую точность реза под прямым углом по отношению к продольной оси бруска. Чтобы высверлить отверстие точно по вертикали, следует использовать сверлильную стойку, в которой закрепляют электродрель. Две деревянные колодки, запиленные под углом 38° и 26° (см рис.), используются в качестве опор для вклеиваемых поперечных стяжек. Второе назначение колодок — обеспечить сверление второго отверстия точно под требуемым углом (см. фото 2).
Все отверстия — глухие, глубиной 20 мм, ∅30 мм сверлят в продольных брусках на расстоянии 75 мм от их торцев. Эту работу существенно облегчает упор, прикрепленный к сверлильной стойке. Важно, чтобы оба отверстия располагались строго в одной диаметральной плоскости. Когда эти отверстия будут готовы, в них вклеивают две царги. После отверждения клея в продольных брусках, базируя их с помощью вспомогательных колодок, сверлят остальные отверстия: в одном бруске под углом 52°, а в двух других — под углом 64° соответственно по отношению к двум первым поперечинам.
В данном случае столешница изготовлена из листа фанеры толщиной 30 мм. При желании вы можете использовать для этой цели древесностружечную или клееную столярную плиту толщиной 22 мм, что будет несколько дешевле. Кромки столешницы закругляют. Ее поверхности покрывают краской или бесцветным лаком.

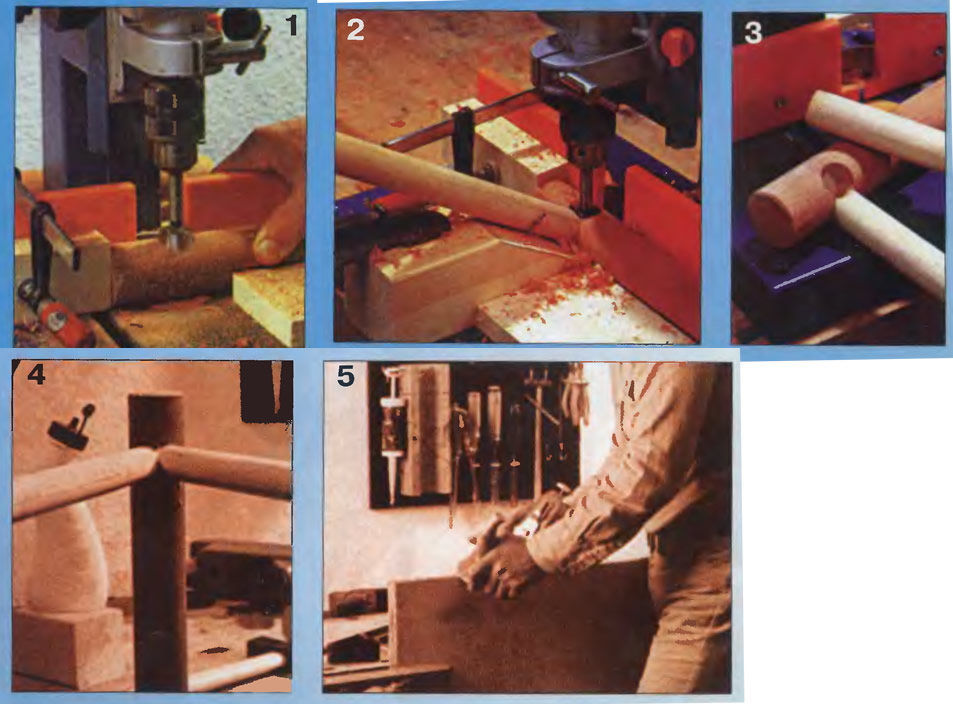

1. Упор, прикрепленный к сверлильной стойке, обеспечивает точное расположение отверстий ∅30 мм, высверливаемых в продольных брусках.
2. Вспомогательная деревянная колодка служит в качестве опоры для вклеиваемого поперечного элемента и обеспечивает сверление в продольном элементе глухого отверстия глубиной 20 мм точно под заданным углом.
3. Глухое отверстие, в которое вставляется поперечина, просверлено точно под нужным углом. Перед вклеиванием концы поперечин ошкуривают так, чтобы они были чуть на конус.
4. Конец второй поперечины промазывают клеем и вставляют в отверстие.
5. Кромки столешницы равномерно по всему периметру закругляют рубанком. После этого ее обрабатывают мелкозернистой шкуркой и покрывают лаком.
Другие конструкции

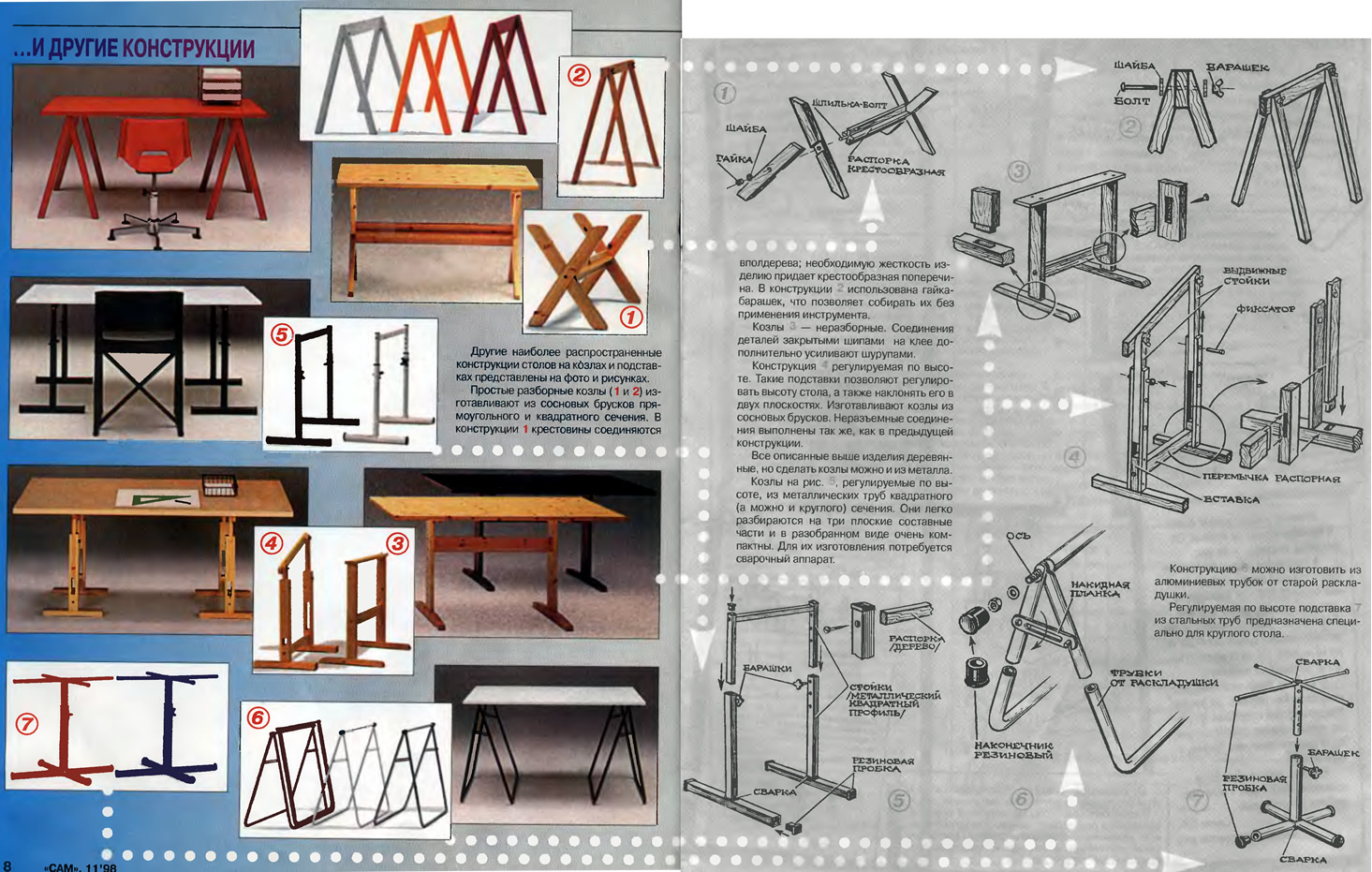

Другие наиболее распространенные конструкции столов на козлах и подставках представлены на фото и рисунках.
Простые разборные козлы (1 и 2) изготавливают из сосновых брусков прямоугольного и квадратного сечения. В конструкции 1 крестовины соединяются вполдерева; необходимую жесткость изделию придает крестообразная поперечина. В конструкции 2 использована гайка-барашек, что позволяет собирать их без применения инструмента.
Козлы 3 — неразборные. Соединения деталей закрытыми шипами на клее дополнительно усиливают шурупами.
Конструкция 4 регулируемая по высоте. Такие подставки позволяют регулировать высоту стола, а также наклонять его в двух плоскостях. Изготавливают козлы из сосновых брусков Неразъемные соединения выполнены так же, как в предыдущей конструкции.
Все описанные выше изделия деревянные, но сделать козлы можно и из металла.
Козлы на рис. 5, регулируемые по высоте, из металлических труб квадратного (а можно и круглого) сечения. Они легко разбираются на три плоские составные части и в разобранном виде очень компактны. Для их изготовления потребуется сварочный аппарат.
Конструкцию можно изготовить из алюминиевых трубок от старой раскладушки.
Регулируемая по высоте подставка из стальных труб предназначена специально для круглого стола.
Журнал «САМ» №11, 1998 год
