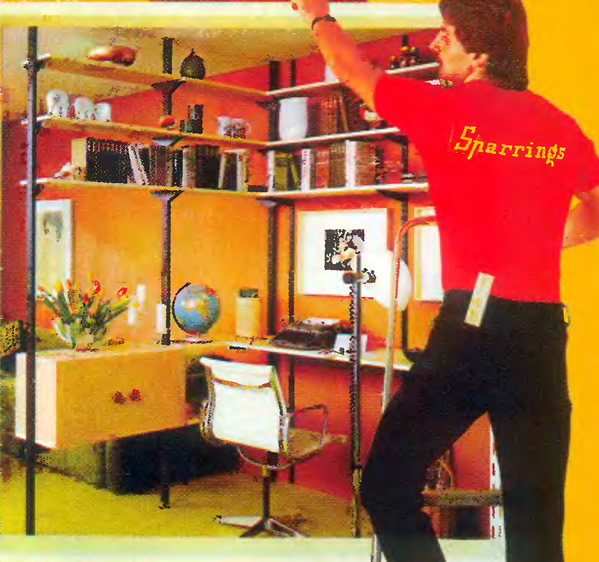

Комплект соединительных деталей позволяет собрать стеллаж любой конфигурации.
Конструкция стеллажа очень проста: вертикальные трубы с помощью муфт крепят к полу и потолку (можно крепить их и враспор на домкратах), тройники служат опорой для поперечных связей, которые крепят жестко винтами.
Полки — из массивной древесины (сосна), фанеры или ДСП, облицованной искусственной пленкой. Функцию полкодержателей выполняют деревянные шканты. Полки — съемные, их можно переставить выше или ниже. Трубы могут быть алюминиевыми или из оцинкованной стали. Соединительные детали укомплектованы винтами с внутренним шестигранником, которые прочно занимают свое положение на трубах. Благодаря такой конструкции стеллаж очень устойчив, его конфигурация может быть самой различной.

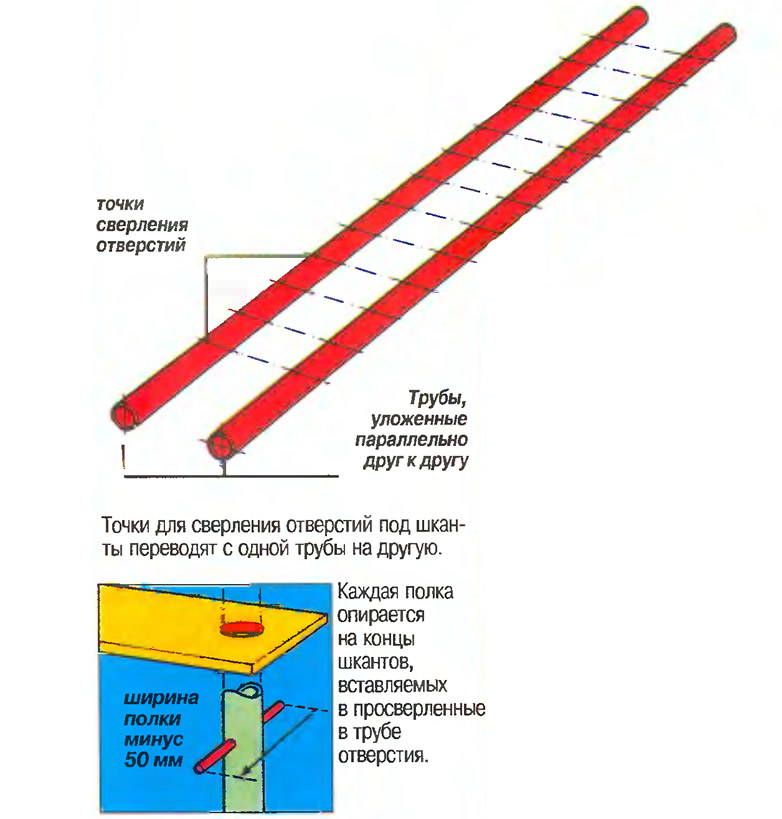

Разметка отверстий
После раскроя труб по длине можно приступать к разметке на них отверстий под шканты. Для этого трубу через деревянные прокладки зажимают в тиски, проводят по ее поверхности продольную линию, на которой через определенные расстояния делают метки и накернива-ют по ним точки для сверления отверстий.
Количество полок и высоту их установки вы определяете сами. Следите за тем, чтобы отверстия под шканты были просверлены на всех трубах одинаково.

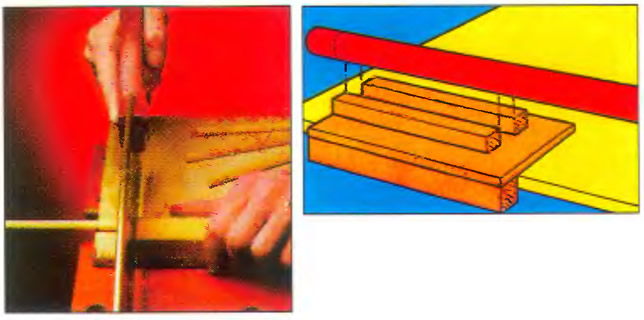

Трубы и полкодержатели
Если при раскрое труб у под рукой не оказалось тисков, вы можете из отходов древесины сделать себе приспособление, в котором легче удержать трубу при распиловке. Обмотайте трубу изоляционной лентой по линии отреза — лента будет служить направляющей для пилы и обеспечит прямой угол.

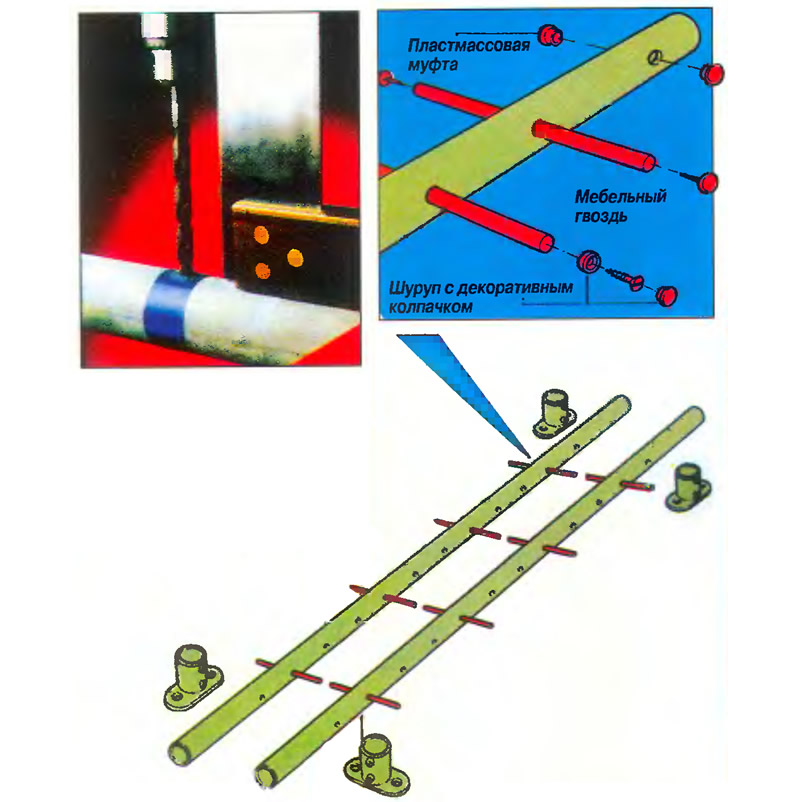

Отверстия под шканты
Торцы шкантов закрываются декоративными мебельными гвоздями или шурупами с декоративными колпачками.
Чтобы полки лежали ровно, отверстия следует сверлить точно под прямым углом.

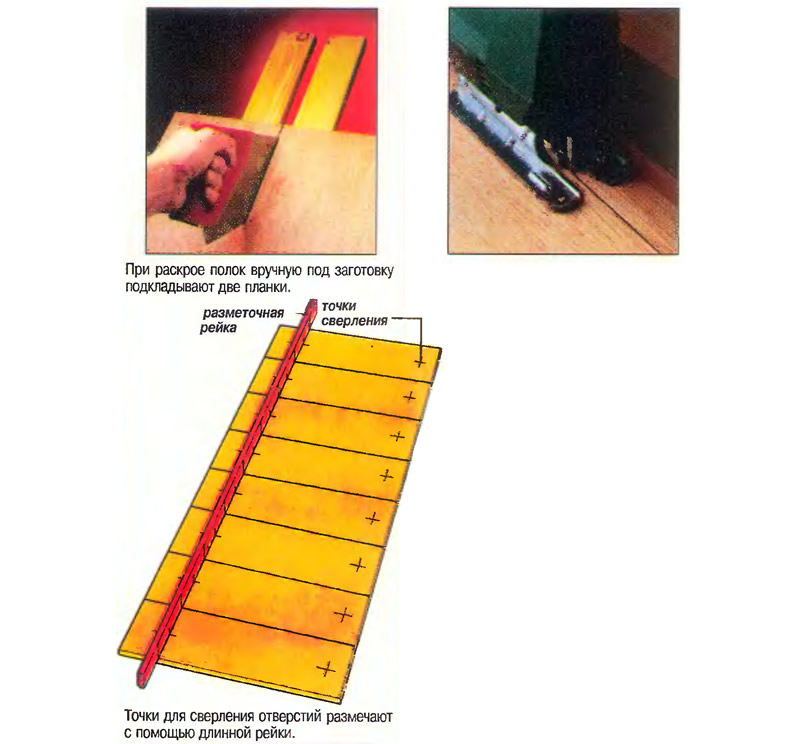

Раскрой полок
При раскрое полок вручную под заготовку подкладывают две планки.
Точки для сверления отверстий размечают с помощью длинной рейки.
Раскраивать полки удобно электролобзиком.
Отверстия в полках
Полки собирают в пакет и обматывают изоляционной лентой.
Направляющие отверстия сверлят одновременно в нескольких полках.
Чтобы не повредить кончик сверла, под полку подкладывают две планки.

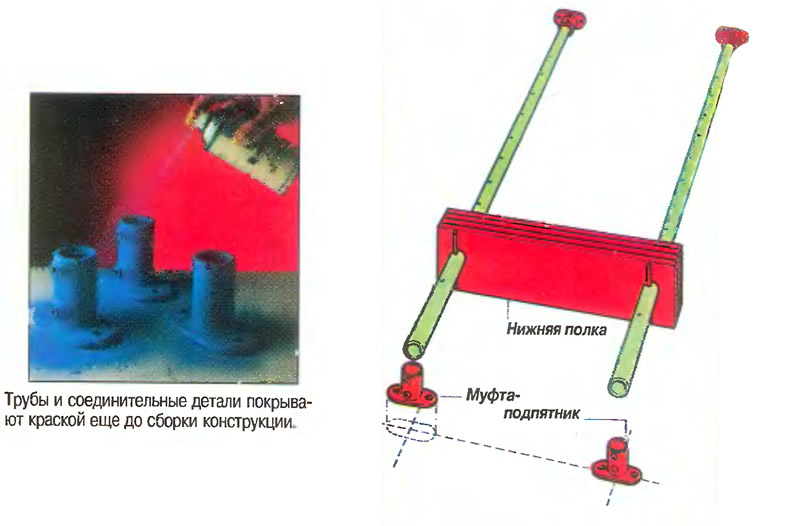

Крепление труб к полу
Трубы и соединительные детали покрывают краской еще до сборки конструкции.
Привинчивая к полу первую муфту, учитывайте ширину выступающих частей полок — они должны плотно прилегать к стене. После крепления первой муфты на две трубы надевают полки (не забудьте вставить полкодержатели!), а трубы вставляют в привинченную к полу муфту и в муфту, которая еще не привинчена. После выверки этой части стеллажа можно определить точку крепления второй муфты.

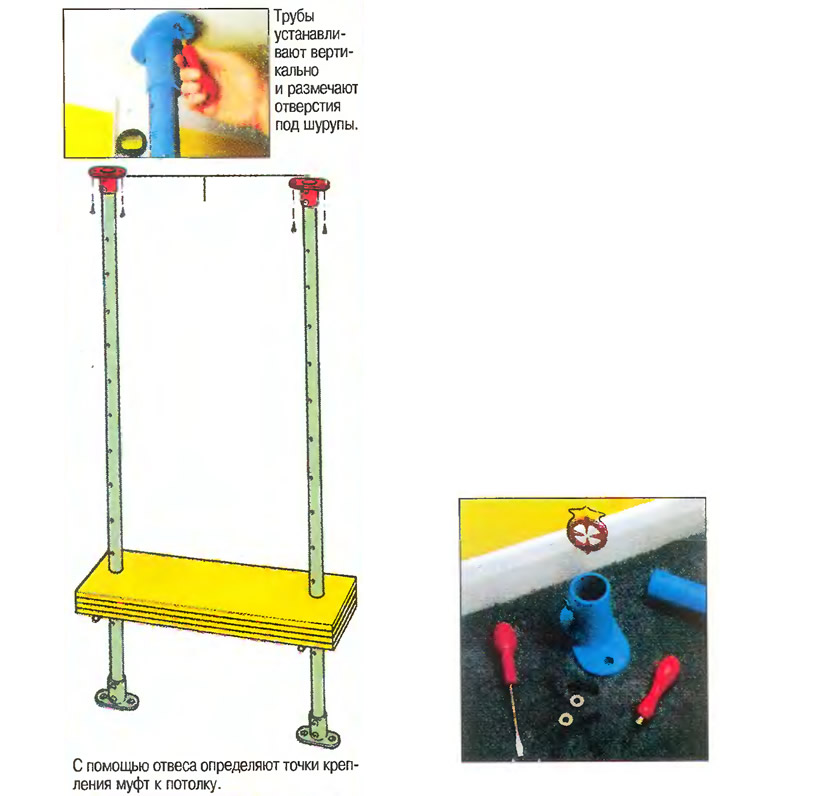

Крепление труб к потолку
Трубы устанавливают вертикально и размечают отверстия под шурупы.
С помощью отвеса определяют точки крепления муфт к потолку.
Можно прикрепить муфты сначала к потолку и по отвесу определить положение муфт на полу.

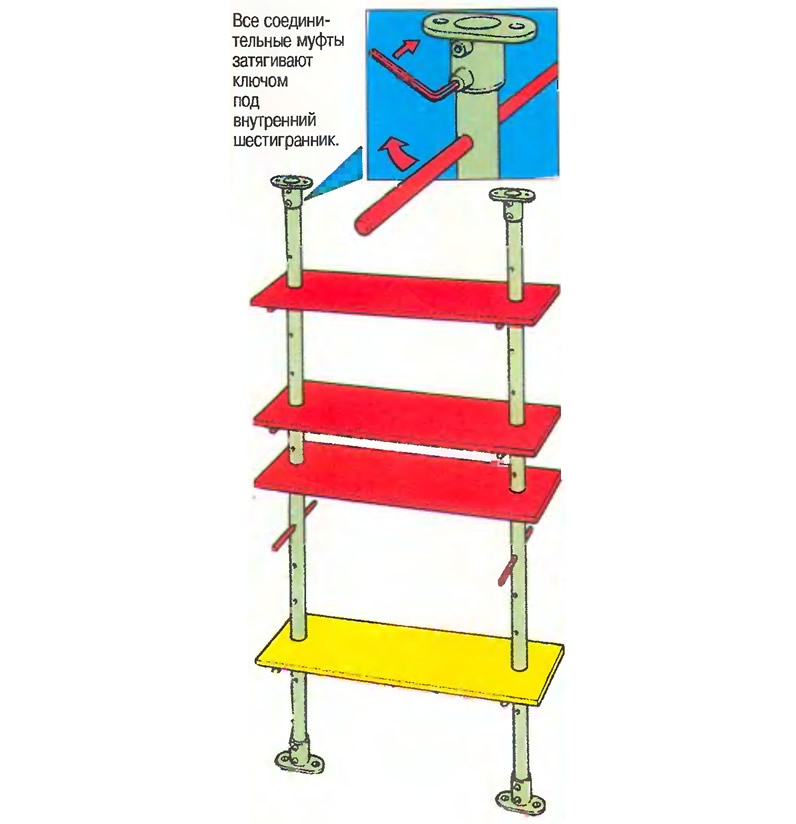

Окончательная сборка
Все соединительные муфты затягивают ключом под внутренний шестигранник.
Прежде чем установить напольные и потолочные муфты, все полки надевают на трубы. Требуемое расстояние между полками фиксируют деревянными шкантами или — при более высоких предполагаемых нагрузках — шкантами стального прутка диаметром 10 мм. Если предусмотрены поперечные связи, на трубы перед окончательной сборкой надевают тройники или муфты-крестовины. Следует учесть, что различные системы труб и муфт монтируются по-разному.

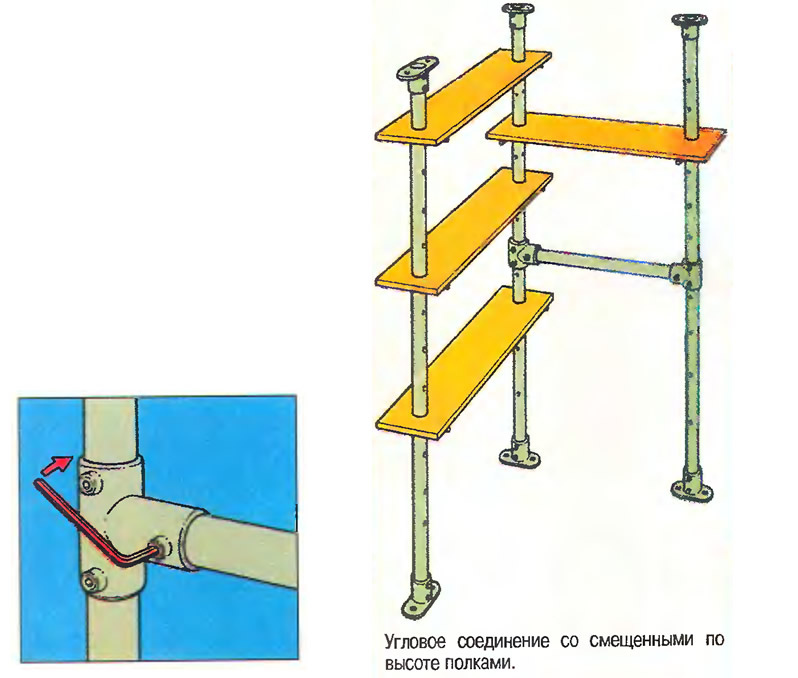

Угловые соединения
Различные системы соединений допускают самые разнообразные варианты компоновки стеллажа-перегородки. Здесь вы можете дать волю своей фантазии. Его можно удлинить или расположить под углом, что позволяет завести его за угол помещения.
Соединительные детали должны быть укомплектованы винтами с внутренним шестигранником и ключом к ним. Они позволяют быстро и прочно смонтировать конструкцию.
Журнал «САМ» №4, 1998 год
