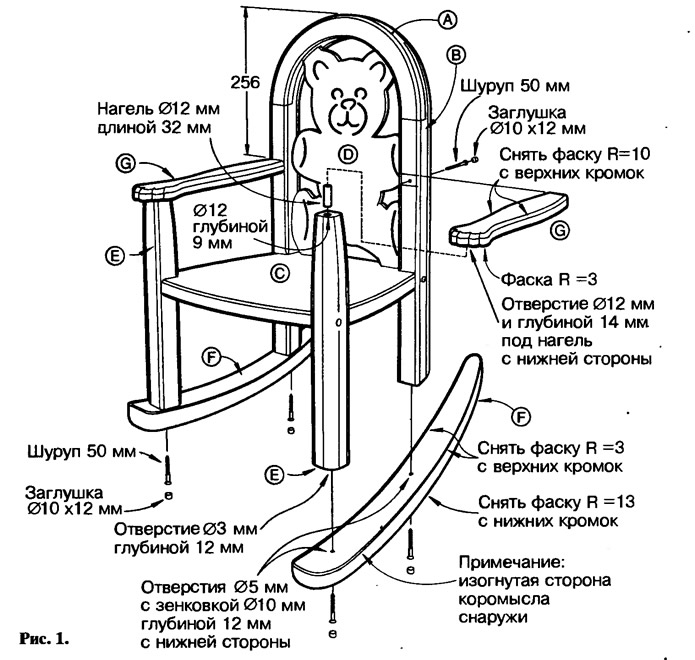

Взгляните повнимательнее на рис. 1. Вы убедитесь, что кресло устроено несложно — спинка из верха А и двух стоек В; сиденья С; фигурки медвежонка D, вставленной крепежными «язычками» в углубления верха спинки и сиденья; передних ножек Е; коромысел F и подлокотников G. Все части собраны на шурупах, скрытых деревянными пробками и только подлокотники крепятся к передним ножкам с помощью деревянных нагелей.
Материалом служит дерево твердых пород, например бук, береза, орех (доски или массив). На фигурку медвежонка потребуется фанера толщиной 6 мм.

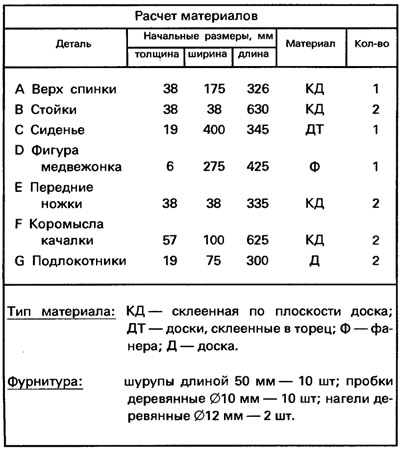

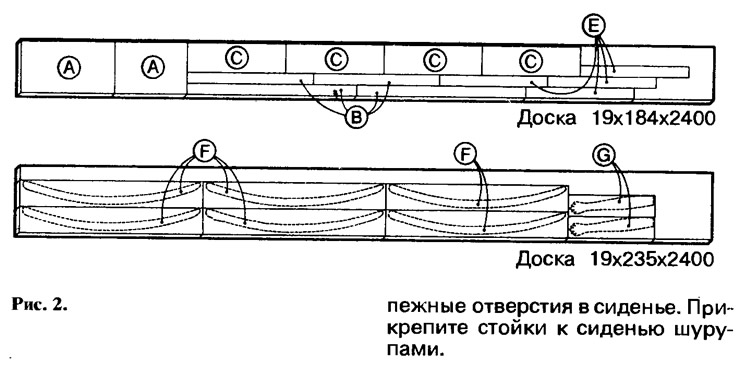

Раскладка заготовок по доскам и их размеры, а также тип материала приведены на рис. 2 и в таблице.
Начните с изготовления спинки

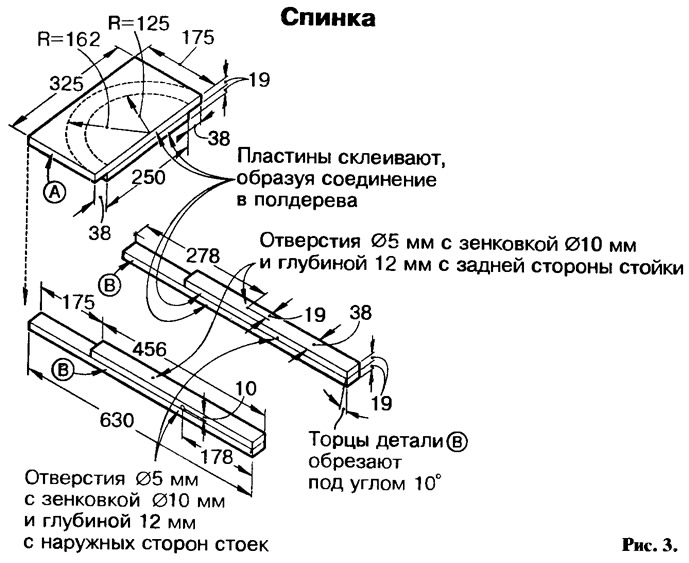

1. Выпилите из доски толщиной 19 мм две заготовки под скругленный верх спинки А размером 175X325 и 175X250 мм. Совместив нижние края заготовок заподлицо и оставив по бокам свес по 38 мм, как показано на рис. 3, склейте их под грузом.
2. Под стойки спинки В выпилите из доски толщиной 19 мм две заготовки 40X456 мм и две — 40X630 мм. Совместив нижние и боковые края заподлицо, как показано на рис. 3, склейте, сжав струбцинами.
3. Удалите излишки клея с одной стороны каждой склеенной стойки и прострогайте ее рубанком до получения ровной и плоской грани. Обработайте рубанком противоположную сторону каждой заготовки, доведя ее ширину до заданных 38 мм. Не забывайте проверять угольником перпендикулярность обрабатываемых сторон лицевой поверхности.
4. Обрежьте нижние концы стоек под углом, как это видно на рис. 3. Разметьте и просверлите в стойках по два раззенкованных отверстия — для крепления сидения и по два таких же отверстия — для крепления подлокотников.
5. Склейте стойки с заготовкой верха спинки, сжав детали струбцинами и обеспечив параллельность стоек распоркой длиной 250 мм.
6. Разметьте на заготовке верха спинки две дуги (см. рис. 3), после чего выпилите и отшлифуйте спинку кресла-качалки.
7. Снимите с заднего внешнего края рамы спинки полукруглую фаску R=19 мм, с трех оставшихся кромок фаску R=6 мм, за исключением тех участков, где к спинке будет крепиться сиденье.
Принимайтесь за сиденье
1. Склейте четыре доски толщиной 19 мм и размером 345X100 мм в торец. Полученную заготовку прошлифуйте.

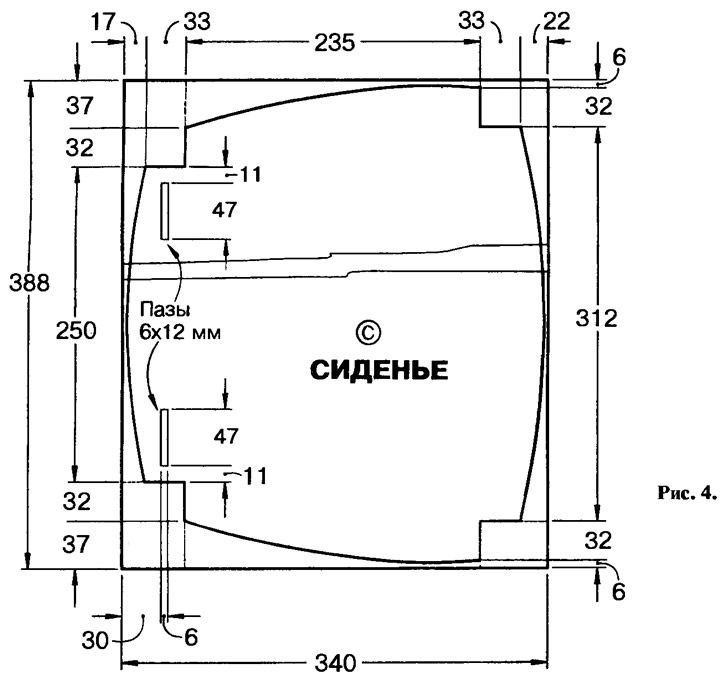

2. Разметьте на ней контуры сиденья (элемент С на рис. 4), включая четыре выемки под ножки и два паза для фиксации фигурки медвежонка.
3. Плоской стамеской шириной 6 мм выберите пазы под крепежные «язычки» нижних лап медвежонка.
4. Выкружной пилой1 выпилите сиденье по контуру и снимите со всех его краев, кроме выемок под ножки, полукруглую фаску R=3 мм.
5. Всухую соберите спинку с сиденьем и, поставив их перпендикулярно друг к другу, просверлите по отверстиям в стойках крепежные отверстия в сиденье. Прикрепите стойки к сиденью шурупами.
Фигура медвежонка

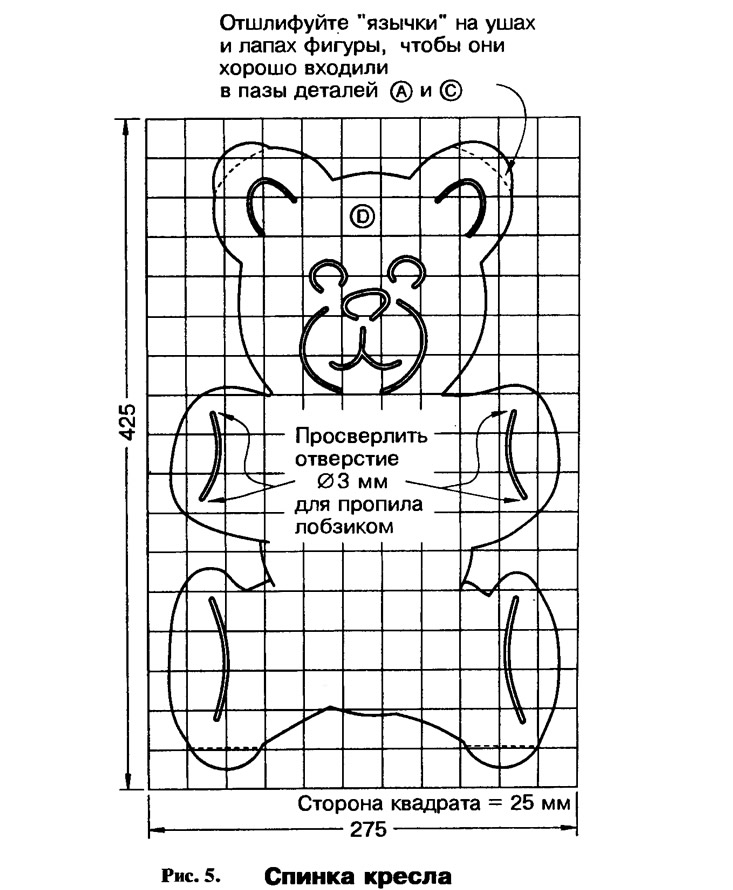

1. Пользуясь масштабной сеткой, увеличьте выкройку фигурки (рис. 5) и перенесите ее на заготовку из фанеры толщиной 6 мм и размером 275X425 мм. По концам прорезей просверлите отверстия ∅3 мм.
2. Пропилите декоративные прорези лобзиком, пользуясь отверстиями 03 мм как начальными точками, а затем выпилите по контуру и отшлифуйте всю фигурку (элемент D).

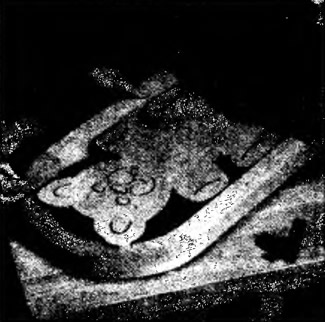

3. Разметьте фигурку медвежонка на спинке кресла, введя нижние крепежные «язычки» в пазы, вырезанные в сиденье (фото 1). На лицевой поверхности верха спинки разметьте начальные и конечные точки пазов.
4. Плоской стамеской шириной 6 мм выберите пазы, отцентрованные по толщине детали, руководствуясь разметкой.
5. Разъедините сиденье и стойки, вставьте фигурку медвежонка в спинку, прошлифовав, если это потребуется крепежные «язычки», и заново скрепите спинку с сиденьем.
Изготовьте передние ножки
1. Пользуясь описанными при изготовлении стоек спинки методами склеивания и обработки, изготовьте пару заготовок передних ножек кресла (элемент Е) размерами 38X38X350 мм.

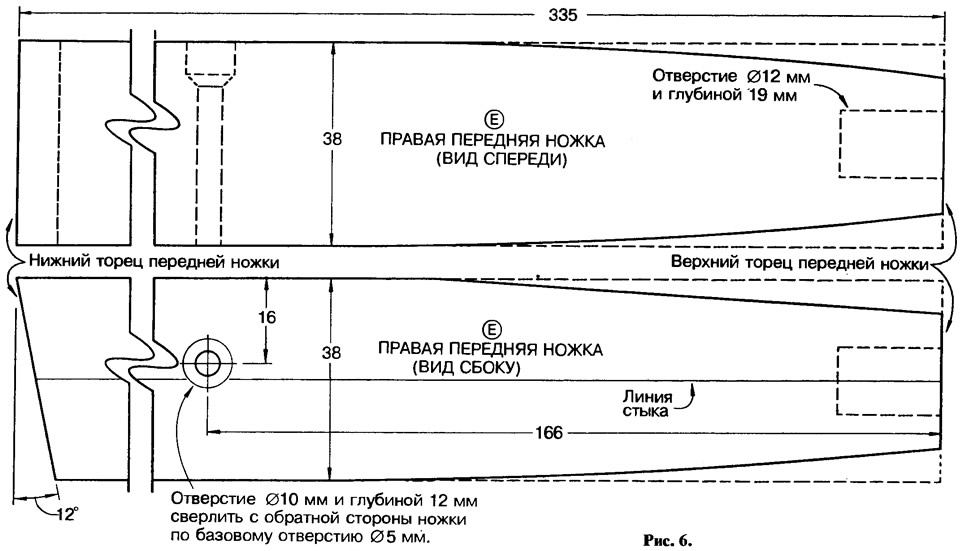

2. Обрежьте нижние края передних ножек под углом (рис. 6), и затем отпилите верхние концы ножек в размер деталей в 335 мм.
3. На верхних торцах ножек проведите диагонали и просверлите в месте их пересечения отверстия ∅12 мм и глубиной 19 мм каждое (рис. 7). Чтобы сверло не уходило в сторону, предварительно наколите центр отверстия шилом.
4. Перенесите на заготовки контуры ножек по выкройкам (см. рис. 6), выпилите, а затем отшлифуйте их.

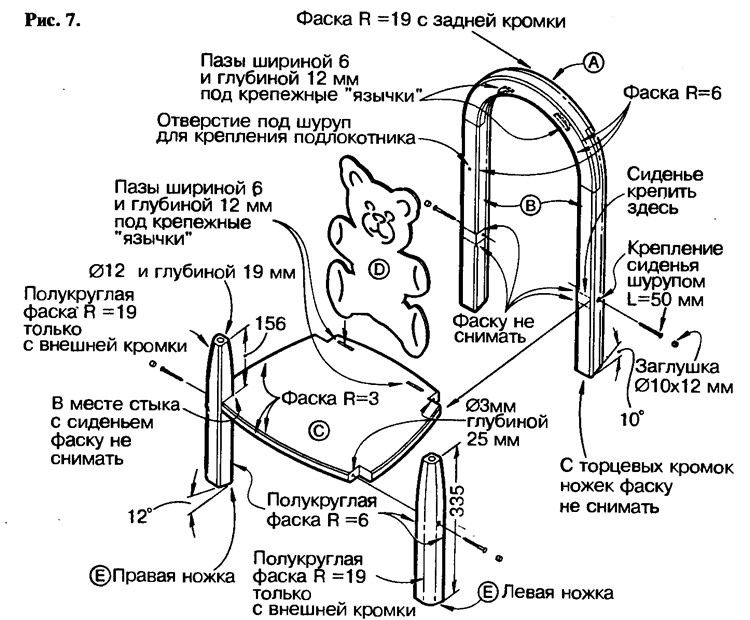

5. Снимите с внешней боковой кромки каждой передней ножки полукруглую фаску R=19 мм (см. рис. 7). Затем снимите полукруглую фаску R=6 мм с трех остальных боковых кромок каждой ножки, исключая те участки внутреннего края, к которым будет крепиться сиденье.
Принимайтесь за коромысла качалок
1. Из доски толщиной 19 мм выпилите 6 заготовок размером 625X100 мм. Совместив их края заподлицо, склейте, сжав струбцинами две болванки коромысел (элемент F).

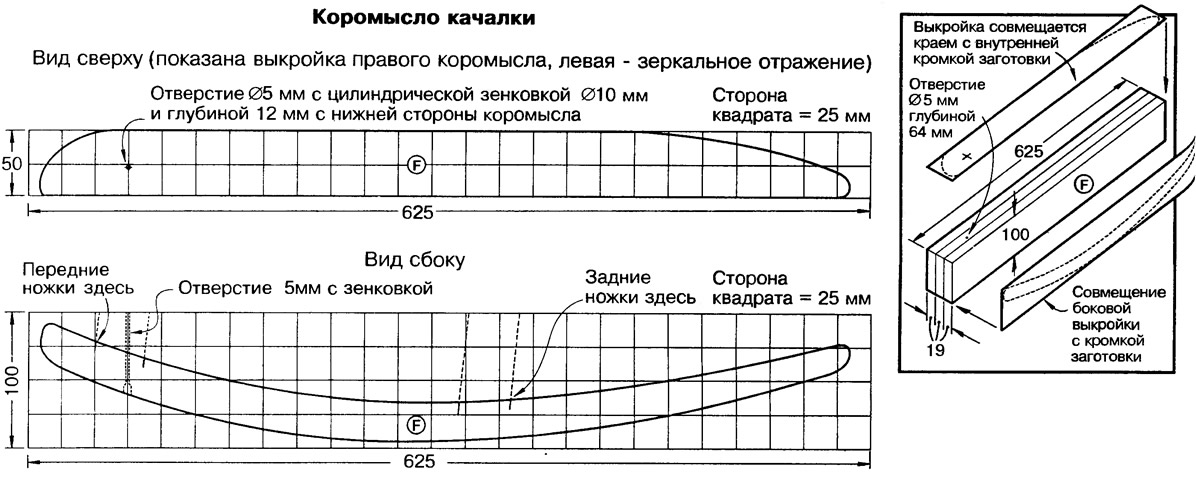

2. Рубанком прострогайте верхнюю грань болванок до ровной поверхности. Увеличив выкройки коромысел по масштабной сетке (рис. 8), перенесите их на верхнюю и боковую грани каждой болванки. Обратите внимание на то, что на виде сверху левое коромысло качалки является зеркальным отображением правого. Последите, чтобы длины выкроек совпадали друг с другом, и не забудьте, что внутренняя сторона коромысла качалки прямая, а наружная — изогнутая.
3. В верхней грани болванки (см. рис. 8) просверлите переднее крепежное отверстие ∅5 мм и глубиной 64 мм (заднее крепежное отверстие просверлите позже при установке коромысел и передних ножек).
4. Выпилите коромысла качалки по виду сверху. Двусторонней клейкой лентой приклейте отпиленные отходы на место для того, чтобы при выпиливании бокового профиля заготовка не дергалась из стороны в сторону. После того, как и боковые профили коромысел будут выпилены, снимите приклеенные клейкой лентой обрезки и отшлифуйте качалки. С нижних кромок коромысел снимите полукруглую фаску R=13 мм, а с верхней — R=3 мм.
Сборка передних ножек с коромыслами качалки
1. Чтобы соединения ножек с сиденьем было перпендикулярным, выпилите из фанеры распорку 340X390 мм, в которой затем выберите угловые гнезда для ножек (рис. 4). Разрезав распорку пополам, склейте обе части изолентой. Это нужно, чтобы вынуть ее после того, как вся конструкция будет собрана.

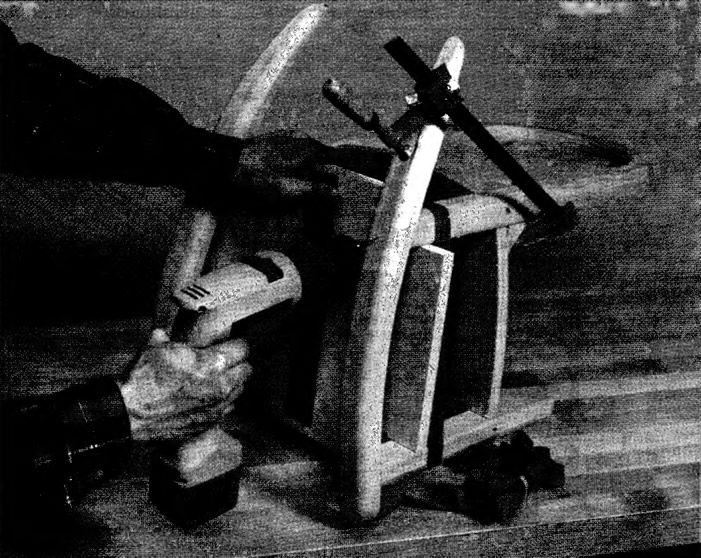

2. Зажмите распорку между задними стойками и передними ножками кресла ленточным зажимом (фото 2), а при его отсутствии — веревочной скруткой. Чтобы надежно прикрепить коромысла качалки к задним стойкам, выпилите два небольших угловых блока и с их помощью прижмите коромысла струбцинами к задним стойкам и сиденью.
3. Пользуясь ранее просверленными в коромыслах качалки отверстиями ∅5 мм, как направляющими, просверлите с нижней стороны каждого коромысла цилиндрическую зенковку ∅10 мм и глубиной 12 мм, а затем прикрепите шурупами коромысла к передним ножкам.
4. Чтобы прикрепить коромысла качалки к задним стойкам, разметьте с их нижних сторон и, просверлив через коромысла в торцах стоек базовые отверстия ∅3 мм и глубиной 38 мм (см. фото 2), просверлите затем в коромыслах качалки отверстия ∅10 мм под пробки, глубиной 12 мм, отцентрованные по базовым. Рассверлите базовые отверстия в коромыслах качалок сверлом ∅5 мм и вверните шурупы.
5. Заглушите отверстия ∅10 мм с нижней стороны коромысел пробками большей длины, обрежьте и отшлифуйте заподлицо с поверхностью.
Подлокотники в виде медвежьих лап
1. Из доски толщиной 19 мм выпилите две заготовки размером 300x75 мм. Двусторонней клейкой лентой соедините их лицевыми сторонами.

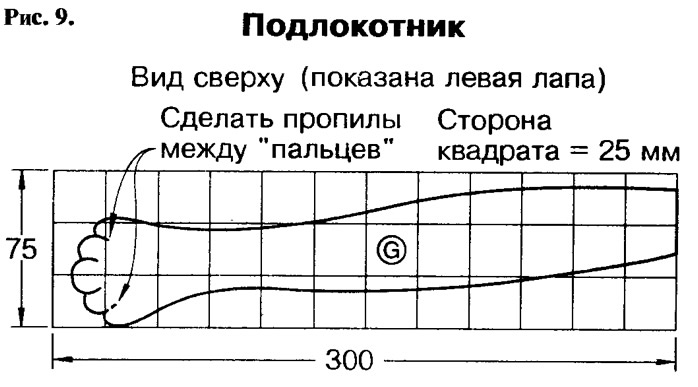

2. Перенесите на верхнюю заготовку подлокотника G контур по увеличенной выкройке (рис. 9).
3. Выпилите склеенные заготовки, после чего разъедините детали и снимите ленту.
4. Снимите с верхних кромок подлокотников полукруглую фаску R=10 мм. Чтобы подчеркнуть профиль лапы, сделайте лобзиком пропилы между «пальцами». Края пропилов слегка скруглите наждачной бумагой.
5. Изготовьте заостренный деревянный центрик ∅12 мм, длиной 25 мм и с углом 120° при вершине, вставьте его в торцевое отверстие передней ножки. Установите подлокотник так, чтобы его задний конец упирался в спинку и, надавив на подлокотник спереди, получите отпечаток центра, по которому просверлите отверстие ∅12 мм и глубиной 14 мм под нагели. Повторите эту операцию для второго подлокотника.
6. Вырежьте два деревянных нагеля ∅12 мм и длиной 32 мм. Наждачной бумагой скруглите их концы. Соберите на клею передние ножки с подлокотниками через нагели, после чего шурупами прикрепите заднюю часть подлокотников к стойкам спинки. Заглушите отверстия ∅10 мм деревянными пробками.
7. Отшлифуйте окончательно готовое кресло-качалку (можно протравить морилкой) и нанесите отделочное покрытие.
