Конструктивно проще установить диагональную деревянную распорку. Многие так и поступают. Но при установке распорки детали каркаса начинают работать на растяжение. Для деревянных конструкций, а особенно узлов шиповых соединений, более предпочтительным является нагружение сжимающими усилиями.
Несущие детали каркаса будут работать на сжатие только при установке диагональной стяжки. Поэтому лучшим способом подкрепления деревянного каркаса будет установка стяжки. Заметим, что усилие в стяжке, а также и в распорке определяется по формуле:
а — высота каркаса, b — ширина, G — вес двери.
Из формулы видно, что усилие в диагональном элементе зависит от отношения высоты каркаса к его длине и, если ворота широкие, то усилие в распорке может оказаться огромным, и ее сечение придется сделать таким, чтобы она не выгнулась или, как говорят инженеры, не потеряла устойчивость. При работе на растяжение проблемы потери устойчивости как таковой вообще нет, а диагональной стяжкой может служить даже гибкий элемент — тросик.

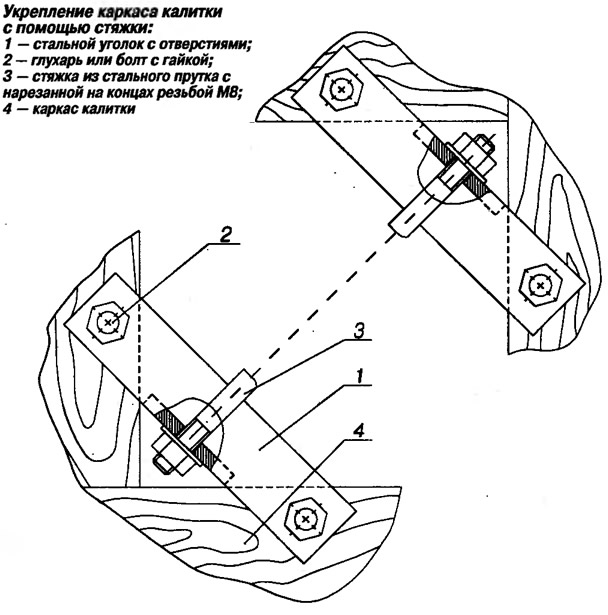

Стяжку проще всего сделать из стальной проволоки ∅8 мм, нарезав на концах резьбу М8. Надежно соединить стяжку с каркасом можно с помощью пары стальных уголков с отверстиями. Отверстия необходимы не только для крепления угольников к каркасу, но и для установки стяжки (рис. 2).
К каркасу угольники привинчивают болтами М8 или крепят глухарями — мощными шурупами с головкой под гаечный ключ. Укрепление каркаса стяжкой позволяет не только выправить перекос, но и скорректировать геометрическую форму при подгонке двери под проем.
Вот и получается, что в этом простом случае как нельзя справедлива народная мудрость: "Тянуть — лучше, чем толкать!".
Журнал «САМ» №7, 1998 год
