    Миниатюрная дрель для тонких сверл

    Дата: Июль 1998 года
                0



    В журнале №1’94 была опубликована заметка Ю. Пахомова "Дрель-кроха". Я обратил на нее внимание, когда потребовалось работать с тонкими сверлами. Но двигателя ДАП—1 у меня не было, под рукой оказался лишь мотор от электрофона "Юность". Пришлось искать другое решение. Я сделал из жести корпус, состоящий из верхней и нижней крышек. Закрепил их винтами на двигателе и свинтил крышки между собой. Внутри корпуса разместил конденсатор и резистор электродвигателя, а в отверстие верхней крышки установил кнопочный выключатель. Выкройки крышек корпуса показаны на рис. 1.

    Для закрепления сверл я использовал зажим для грифеля чертежного циркуля, который через переходную втулку установил на валу электродвигателя. Втулку зафиксировал винтами (рис. 2).

    Рис. 1. Выкройка верхней и нижней крышки
    Рис. 1. Выкройка верхней и нижней крышки ►

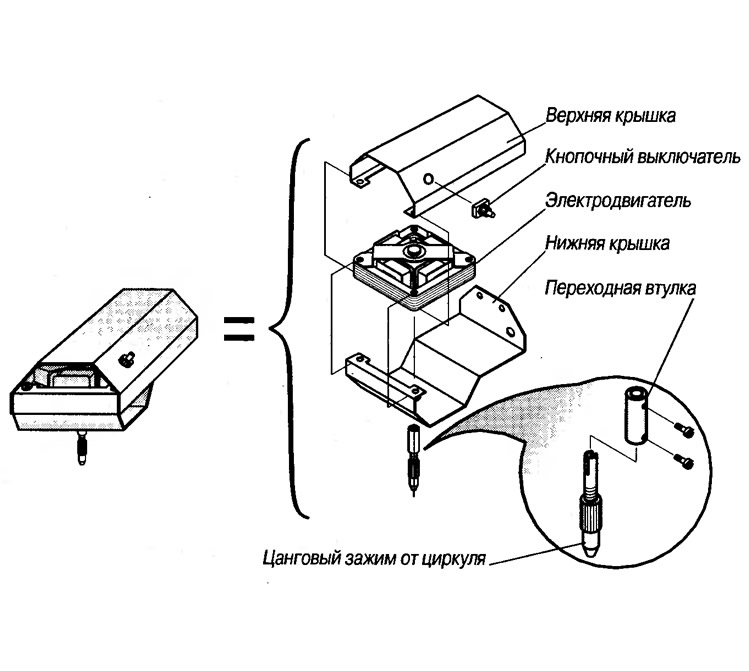

    Рис. 2. Устройство минидрели
    Рис. 2. Устройство минидрели ►

    Журнал «САМ» №7, 1998 год
