    Закаточный станок с электроприводом для консервной банки

    Дата: Апрель 1994 года
                0



    Всего 10—15 секунд потребуется на закупорку консервной банки любой емкости благодаря самодельному закаточному станку с электроприводом, сконструированному Р. Кочаряном из г. Ханкенди.

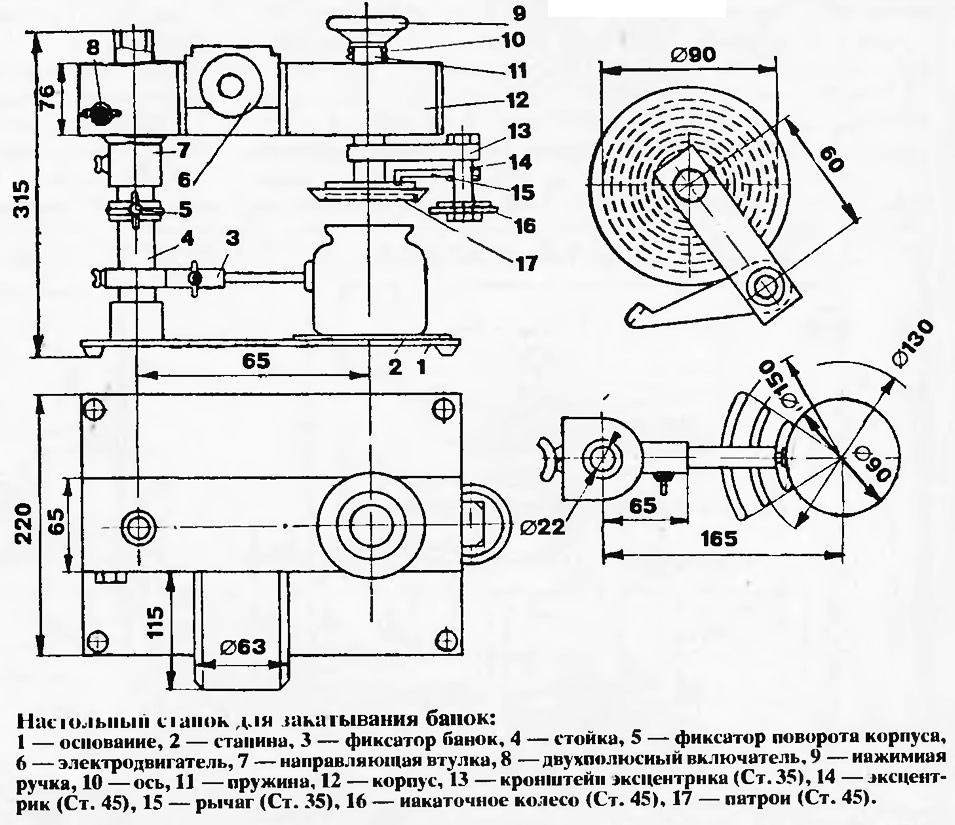

    Внешне станочек этот напоминает сверлильный. Такая же станина (см. рисунок, поз 2), стойка 4, корпус 12. Только вместо патрона — закаточное устройство 13—17. Станиной-основанием служит дюралюминиевая плита с пластмассовой подставкой 2. Корпус может подниматься по стойке в зависимости от высоты банки и закрепляться фиксатором 5. Электродвигатель 6 типа Му-100 и редуктор закреплены на направляющей втулке 7.

    Процесс закатки очень прост. После установки банки на подставку ее закрепляют фиксатором 3 и сверху прижимают патроном. Рычаг 15 прижимается к дисковой резьбе и включается ток рычаг начинает вращаться по каналам нарезки. Точность накатки обеспечивается несколькими фиксаторами, соответствующими диаметрам банок.

    Настольный станок для закатывания банок
    Настольный станок для закатывания банок ►

    Журнал «САМ» №3, 1994 год
