Диафрагму носовой части (2 шт.), перегородки (4 шт.), шпангоут (4 шт.) изготавливают из фанеры толщиной 12 мм. Стяжные трубы, которые служат для крепления деталей, — дюралюминиевые, однако приемлемы и тонкостенные стальные; годятся для стяжки также дюралюминиевые стержни ∅10—12 мм. Резьбу на трубах ∅1/2" нарезают клуппом или плашкой, а на стержнях — плашкой с основной метрической резьбой (М10). Перед сборкой поплавков широкие поверхности пластин покрывают масляной краской или эпоксидным клеем и стягивают стальными трубами при помощи гаек. Затем наружные поверхности оклеивают тонкой бязью или стеклотканью в два-три слоя на эпоксидной смоле или на масляной краске. Носовая часть поплавков катамарана делается отдельно из алюминиевых уголков 25х25 мм и обшивается тонким (0,5 мм) листовым алюминием. Металлическая конструкция имеет фанерную диафрагму, скрепленную болтами М6 с уголками; детали алюминиевой обшивки соединены заклепками.

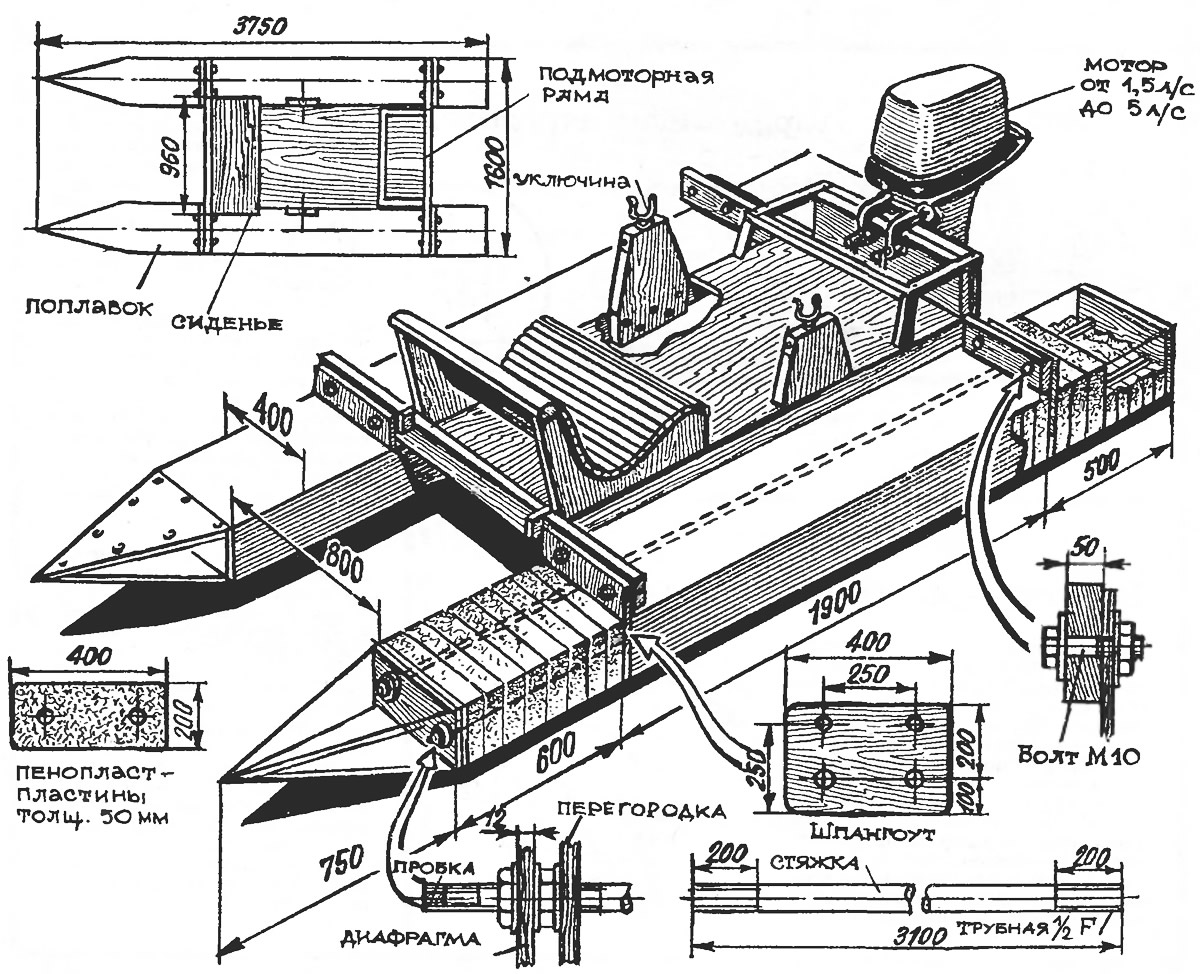

Крышки из фанеры или листового дюралюминия толщиной 1—1,5 мм прикрепляются винтами к уголкам носовой части. Носовую часть насаживают на концы стяжных труб и закрепляют гайками, как показано на рисунке. Затем ее заполняют кусками пенопласта и закрывают крышкой.
Надстройку (палубу) собирают из деревянных брусков и реек. Вся конструкция крепится к шпангоутам восемью болтами с гайками. Для передвижения по воде в корме устанавливается лодочный мотор мощностью 1—5 л.с. Можно плавать и на веслах, сделанных из тонкостенных дюралюминиевых труб. Возможна также установка на катамаране косого паруса площадью до 3 м2.
Отличный инструмент для резки пенопласта приведен в этой статье.
Журнал «САМ» №2, 1994 год
