    Сверлильные, заточные и выпиловочные станочки

    Дата: Март 1993 года
                0



    ...Нет, не угадаете: не водоразборная колонка и не газопровод.

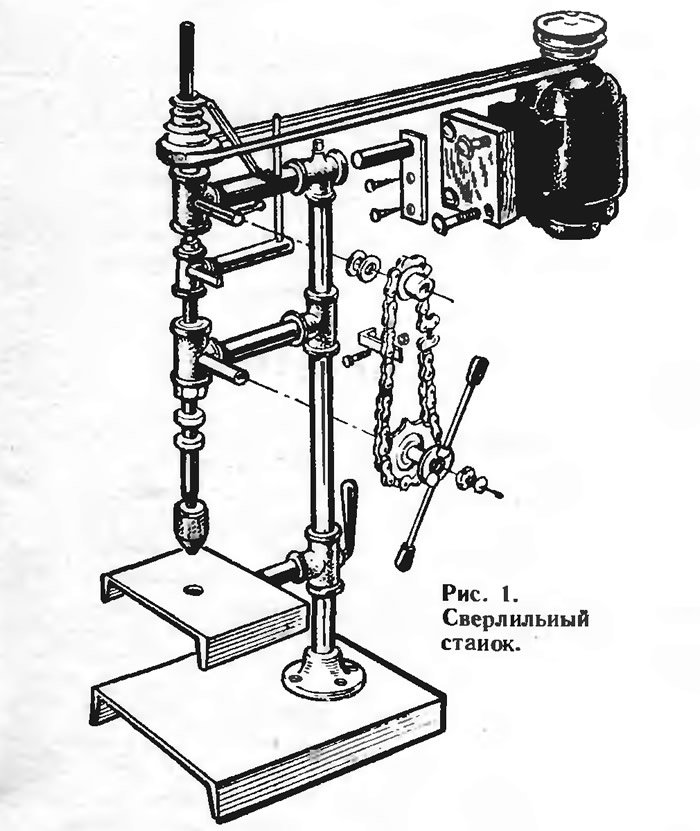

    Рис. 1. Сверлильный станок
    Рис. 1. Сверлильный станок ►
    У юных техников средней школы поселка Пашковский Краснодарского края (руководитель кружка — учитель труда Н. Чаюк) в результате творческого «сложения» детали трубопровода превратились во всевозможные — сверлильные, заточные, выпиловочные — приспособления и станочки.

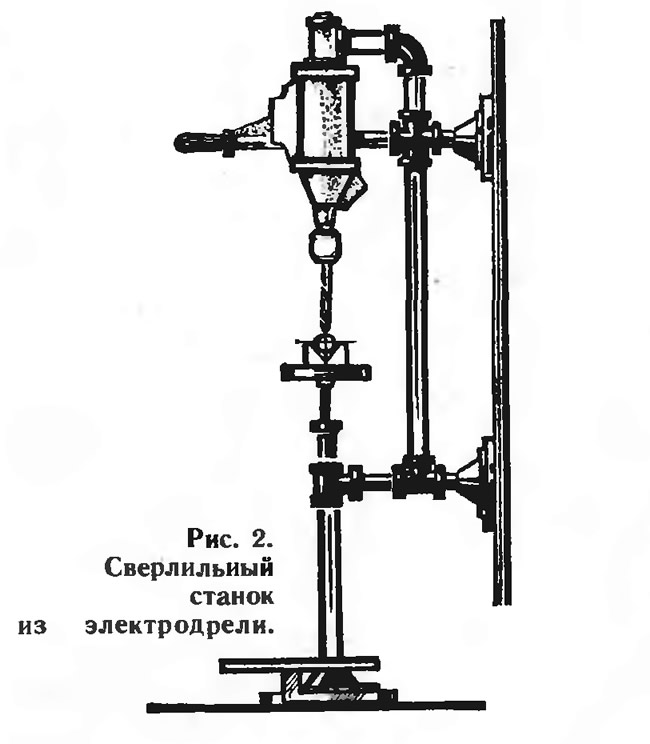

    Рис. 2. Сверлильный станок из электродрели
    Рис. 2. Сверлильный станок из электродрели ►
    Вот, например, один из них — трехскоростной сверлильный станок с верхним расположением электродвигателя (рис. 1). Все основные детали станины изготовлены из тройников и обрезков водопроводных труб. Основание станка и поворотный стол — из стального швеллера. Подача инструмента осуществляется при помощи втулочно-роликовой цепи.

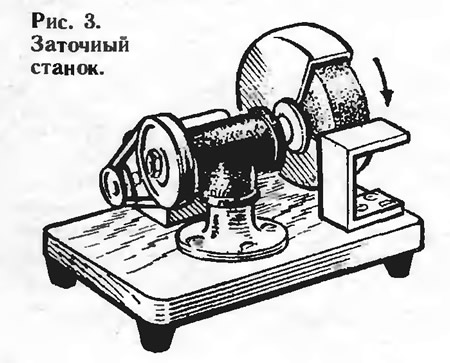

    Рис. 3. Заточный станок
    Рис. 3. Заточный станок ►
    А эта конструкция сверлильного станка интересна тем, что в качестве основного элемента здесь используется мощная электродрель, а станина — все те же трубы, тройники, уголки. Расположение станка — настенно-напольное. Подвод детали к инструменту производится педалью (рис. 2).

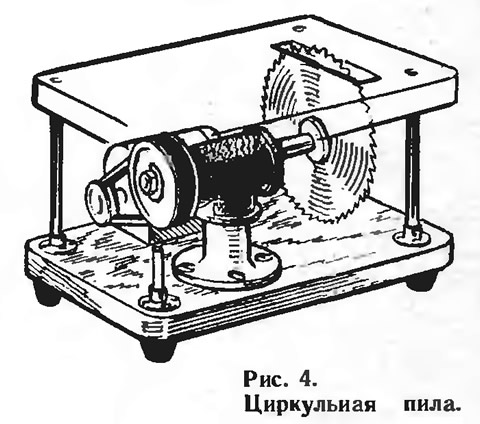

    Рис. 4. Циркульная пила
    Рис. 4. Циркульная пила ►
    Заточный станочек (рис. 3) также выполнен с применением деталей трубопровода. Его единственная опора сделана из фланца-основания, стальной трубы и тройника с запрессованными в него втулками.

    Замена наждачного круга дисковой пилой превращает заточный станочек в циркульную пилу (рис. 4).

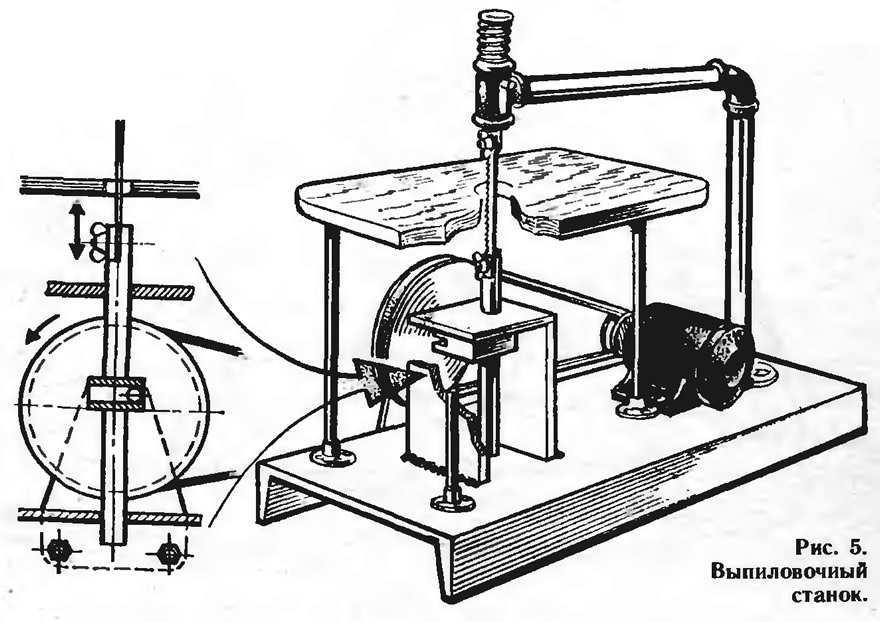

    Рис. 5. Выпиловочный станок
    Рис. 5. Выпиловочный станок ►
    И еще одна конструкция — выпиловочный станок, в конструкции которого тоже используются водопроводные детали (рис. 5). Основание его — обрезок швеллера; рама и опоры стола — из труб, уголков и тройников.

    Станочки, о которых мы вам рассказали, вовсе не занятные игрушки. На них можно выполнять достаточно сложные работы — например, изготовить детали микромотоцикла с коляской, созданного в средней школе № 58 города Краснодара.

    Журнал «САМ» №1, 1993 год
