    Настольный светильник в стиле «кантри»

    Дата: Декабрь 1998 года
                0



    Этот оригинальный светильник, как и всякая настольная лампа, улучшит местное освещение, а кроме того, в четыре его ящичка можно спрятать то. что не предназначено для посторонних глаз.

    Корпус шкафчика лампы

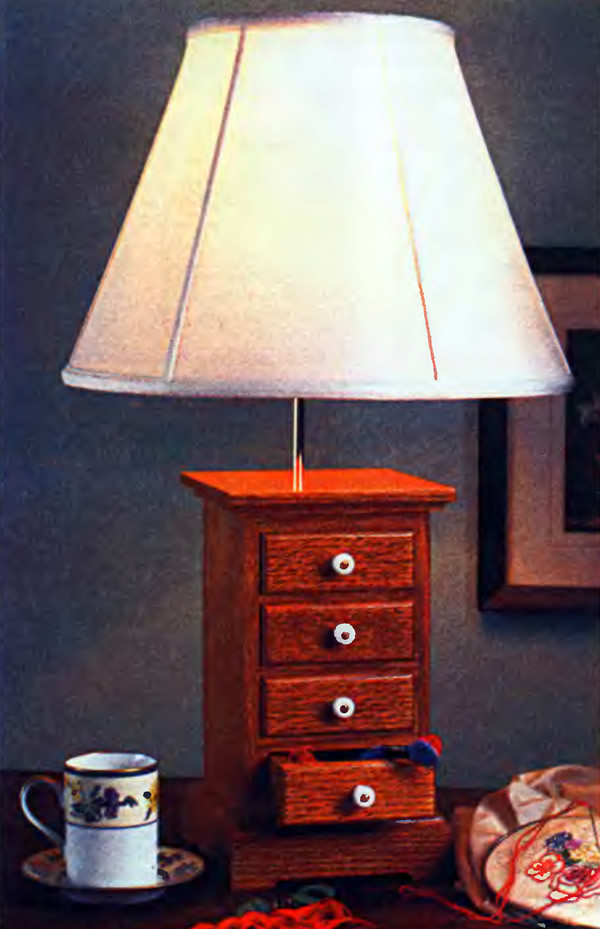

    Внешний вид светильника
    Внешний вид светильника ►
    1. Из дубовых дощечек выпилите заготовки боковых стенок А, опорных полок В и задней стенки С (размеры приведены в таблице).

    2 Разметьте на заготовках стенок А по четыре прямоугольных паза шириной 20 мм (рис. 1). У верхнего края обеих заготовок разметьте фальц шириной 20 мм. Такой же фальц наметьте у левого края одной и правого края другой заготовки.

    3. Выберите размеченные пазы и фальцы на глубину 10 мм. Эту операцию можно выполнить с помощью электродрели, установленной в сверлильную стойку, зажав в патроне соответствующую фрезу.

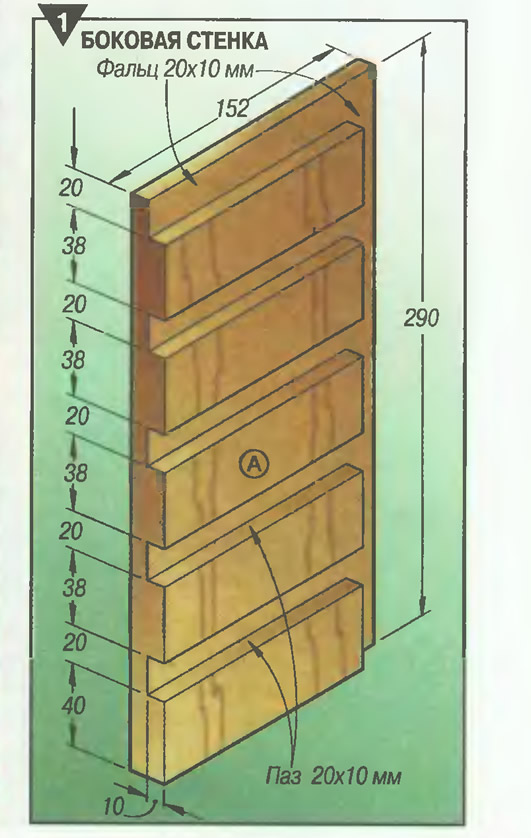

    Рис. 1. Боковая стенка
    Рис. 1. Боковая стенка ►
    4. Сверлом ∅6 мм в двух заготовках полок В просверлите сквозные отверстия на расстоянии 8 мм от заднего края на оси симметрии заготовки. Вставьте в дрель сверло ∅10 мм и в трех оставшихся полках просверлите отверстия в аналогичных местах. На одной из них перед сверлением отверстия ∅10 мм сделайте выборку (зенковку) ∅13 мм на глубину 6 мм.

    5. Соберите корпус из деталей А, В и С всухую (без клея). Три полки В с отверстиями ∅10 мм установите в фальц и два паза под ним. Полку с раззенкованным отверстием посадите во второй паз сверху зенковкой вверх. Осмотрите собранный каркас, и если дополнительной подгонки деталей не требуется...

    6. ...склейте боковые стенки, опорные полки ящиков и заднюю стенку вместе и стяните каркас струбцинами. По высыхании клея снимите струбцины и отшлифуйте каркас наждачной бумагой.

    Установка крышки и опор

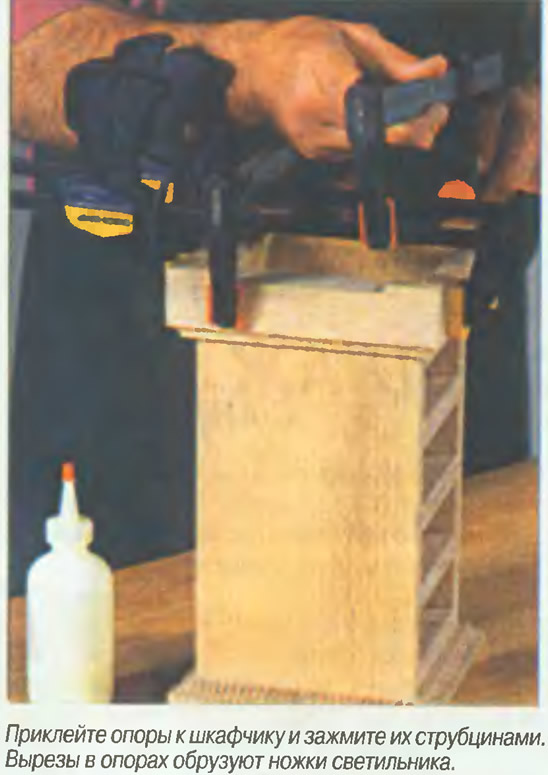

    Приклейте опоры к шкафчику и зажмите их струбцинами
    Приклейте опоры к шкафчику и зажмите их струбцинами ►
    1. Выпилите крышку D в соответствии с размерами, приведенными в таблице.

    2. Установите во фрезерную машинку фрезу, для выкружек радиусом 10 мм и, начав резание поперек волокон и двигаясь против часовой стрелки, сделайте по периметру нижней кромки крышки выкружку глубиной 6 мм


    3. На расстоянии 43 мм от заднего края на оси симметрии крышки разметьте и просверлите сквозное отверстие ∅10 мм. Отшлифуйте крышку наждачной бумагой.

    4. Приклейте крышку к каркасу и прижмите ее струбцинами. Перед установкой струбцин надо совместить отверстие в крышке с отверстием в верхней полке В. Для этого вставьте в отверстия короткий нагель ∅10 мм. Свес крышки над стенками должен быть одинаковым со всех сторон.

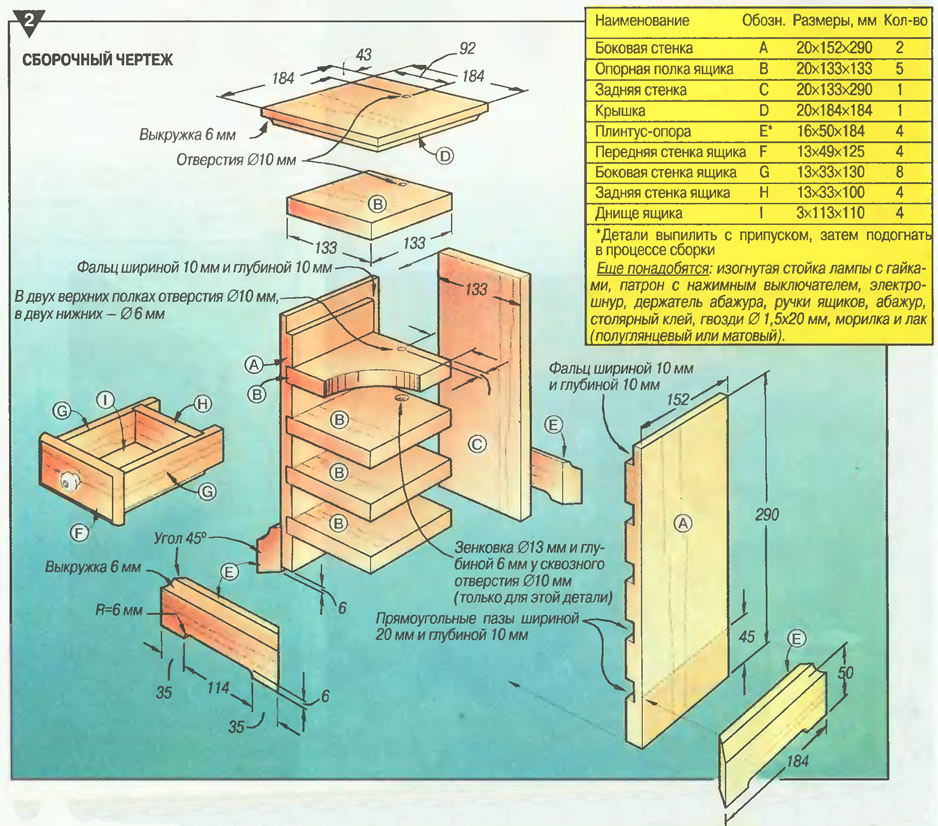

    Рис. 2. Чертеж шкафчика
    Рис. 2. Чертеж шкафчика ►
    5. На заготовке опоры 16x50x915 мм (деталь Е) сделайте выкружку радиусом 10 мм на глубину 6 мм вдоль ее верхней кромки. Затем с помощью мелкозубой пилы и стусла разрежьте заготовку на четыре детали, запилив их концы для соединения "на ус".

    6. Разметьте вырезы в нижней части плинтусов-опор Е и выпилите их ножовкой или ленточной пилой. На каждой опоре получится по две "ножки" (рис. 2).

    7. Приклейте опоры к каркасу и прижмите их струбцинами так, чтобы верхний край вырезов находился вровень с днищем каркаса.

    8. По высыхании клея снимите струбцины и отшлифуйте опоры.

    Ящики

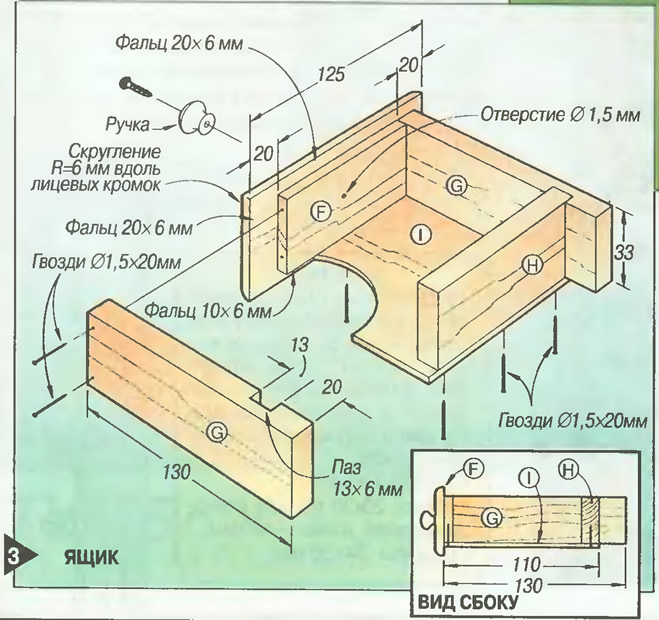

    Рис. 3. Чертеж ящика
    Рис. 3. Чертеж ящика ►
    1. Из досок толщиной 13 мм выпилите четыре передних стенки F ящиков (размеры — в таблице).

    2. Скруглите лицевые кромки стенок F по всему периметру фрезой, имеющей радиус 6 мм.

    3. Выберите у торцев стенок фальц шириной 20 мм и глубиной 6 мм. Не меняя глубину резания, выберите у нижнего края каждой передней стенки фальц шириной 10 мм и у верхних краев стенок фальц шириной 6 мм (рис. 3).

    4. В центре всех передних стенок ящиков просверлите по одному отверстию ∅1,5 мм и глубиной 10 мм (в них впоследствии будут вворачиваться шурупы ручек ящиков).

    5. Выпилите боковые G и задние Н стенки. Из фанеры толщиной 3 мм выпилите четыре днища I ящиков.

    6. В каждой боковой стенке выберите паз шириной 13 мм и глубиной 6 мм, на расстоянии 20 мм от одного из торцов (рис. 3).


    7. Отшлифуйте все детали. Затем, склейте ящики и зажмите их струбцинами. Вставив в дрель сверло ∅1 мм, просверлите в боковых и передней стенках отверстия и вбейте в них гвозди ∅1,5x20мм.

    8. По высыхании клея снимите струбцины. Наложите днища I на каждый ящик, просверлите отверстия под гвозди ∅1,5x20мм, после чего приклейте днища и прибейте их.

    Отделка


    1. Проверьте, как собран каркас и ящики. Отшлифуйте их наждачной бумагой, последовательно уменьшая величину зерна абразива. Вытрите оставшуюся после шлифовки пыль.

    2. Обработайте детали морилкой, а затем, дав морилке высохнуть, нанесите три слоя полуглянцевого или матового лака с промежуточной шлифовкой каждого слоя.

    Установка электропроводки

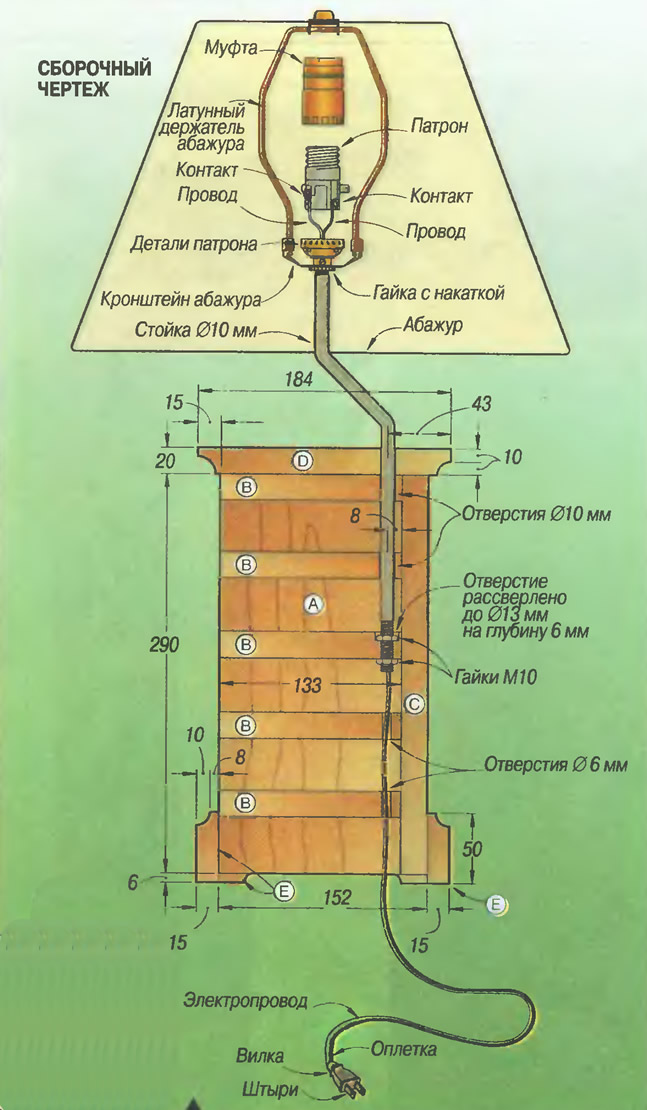

    Рис. 4. Сборочный чертеж светильника
    Рис. 4. Сборочный чертеж светильника ►
    1. Вставьте длинную часть стойки светильника в отверстия в крышке и опорных полках. Просунув резьбовой конец стойки в отверстие во второй полке, наверните на него до упора одну из гаек.

    2. Вставьте стойку в отверстие в третьей полке В, и наверните на нее вторую гайку (рис. 4).

    3. На резьбу в верхней части стойки наверните латунную гайку с накаткой, кронштейн абажура, а также деталь лампового патрона. Поверните стойку так чтобы патрон находился над центром крышки D шкафчика.

    4. Проведите электрошнур в отверстия в нижних полках В и протяните его сквозь стойку.

    5. Подсоедините провода к контактам патрона.

    6 Соберите патрон. Установите держатель абажура. Теперь можно вворачивать лампочку и ставить абажур.
    Журнал «САМ» №12, 1998 год
