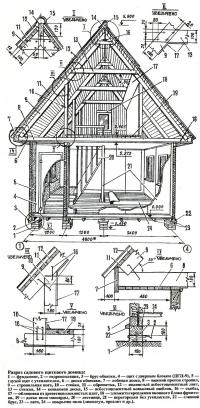

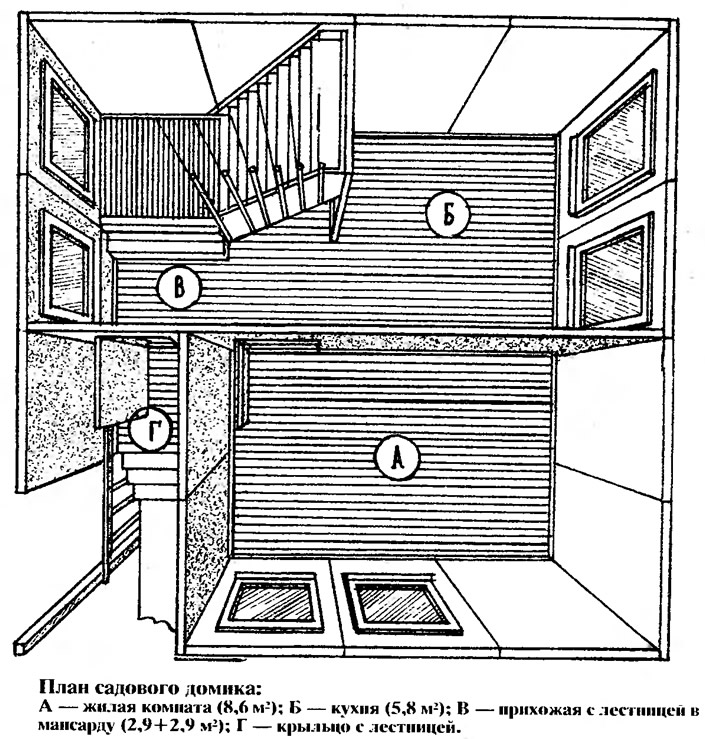

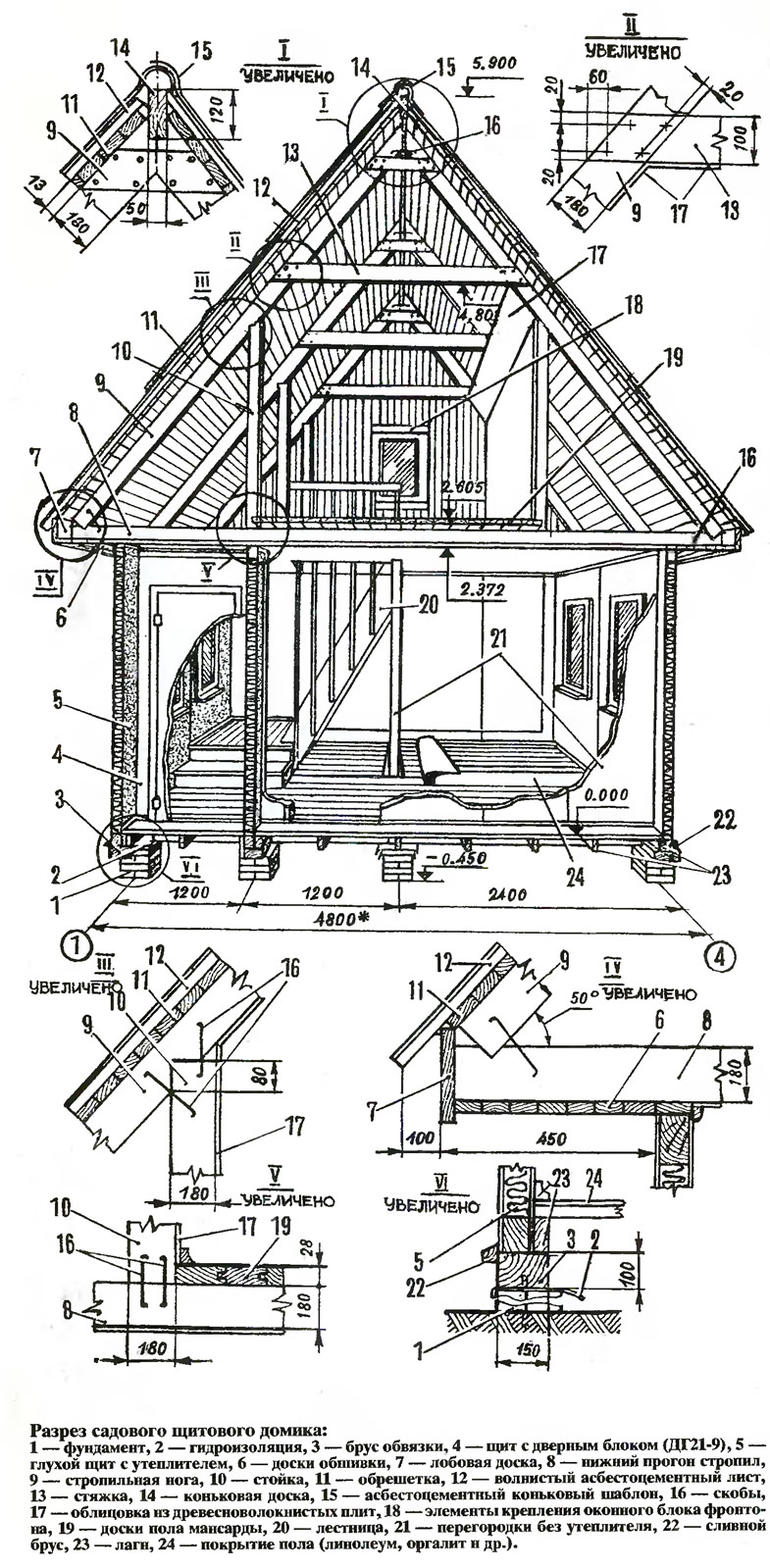

Конструкция домика предусматривает использование столбчатого фундамента, поверх которого укладывают брус обвязки, предварительно поместив под него гидроизоляцию в два слоя рубероида, чтобы защитить помещения и саму конструкцию от проникновения почвенной влаги. Брус обвязки повторяет рисунок плана. Соединения в углах и местах примыкания балок выполняют в «четверть» и скрепляют гвоздями.

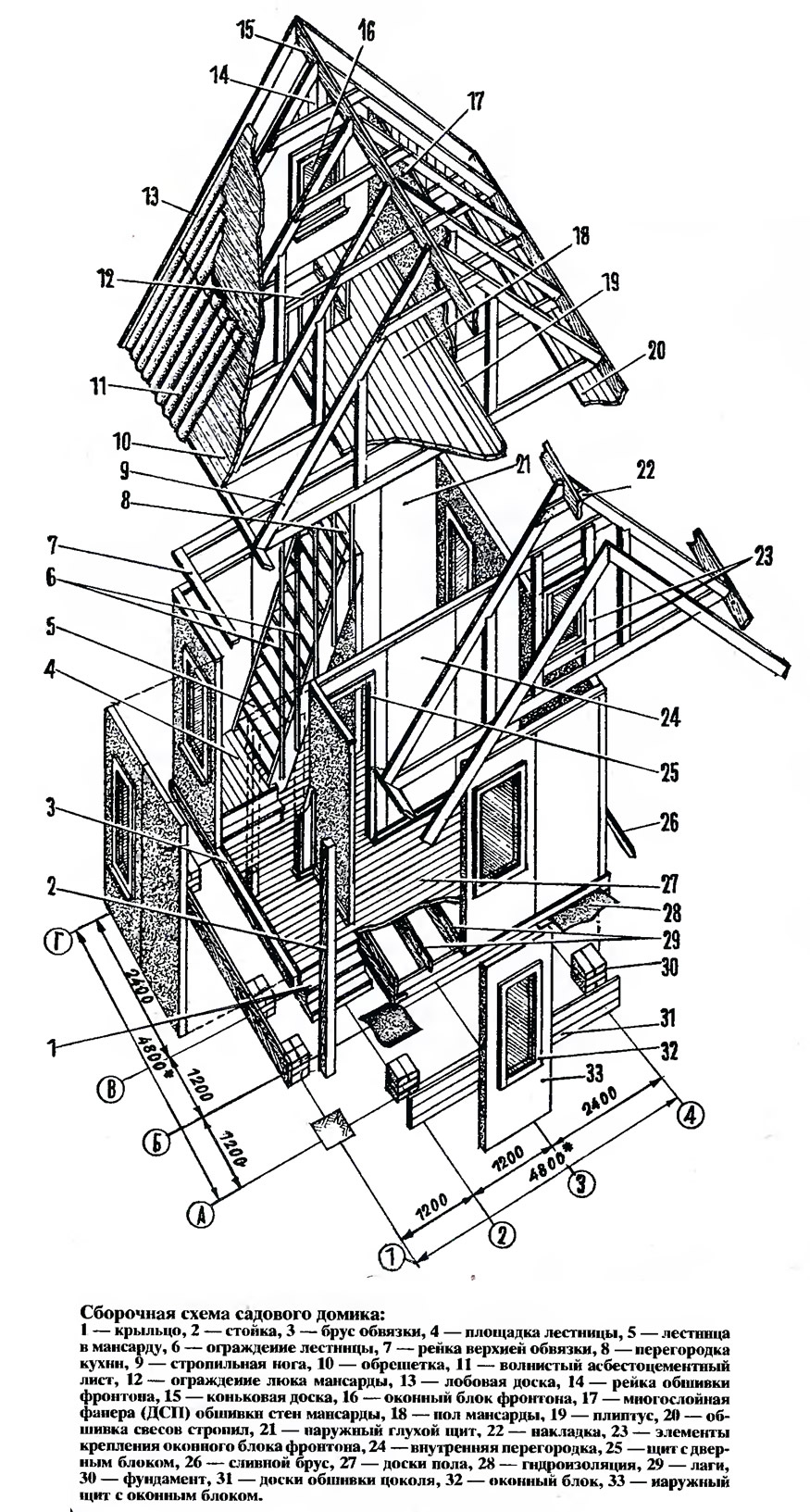

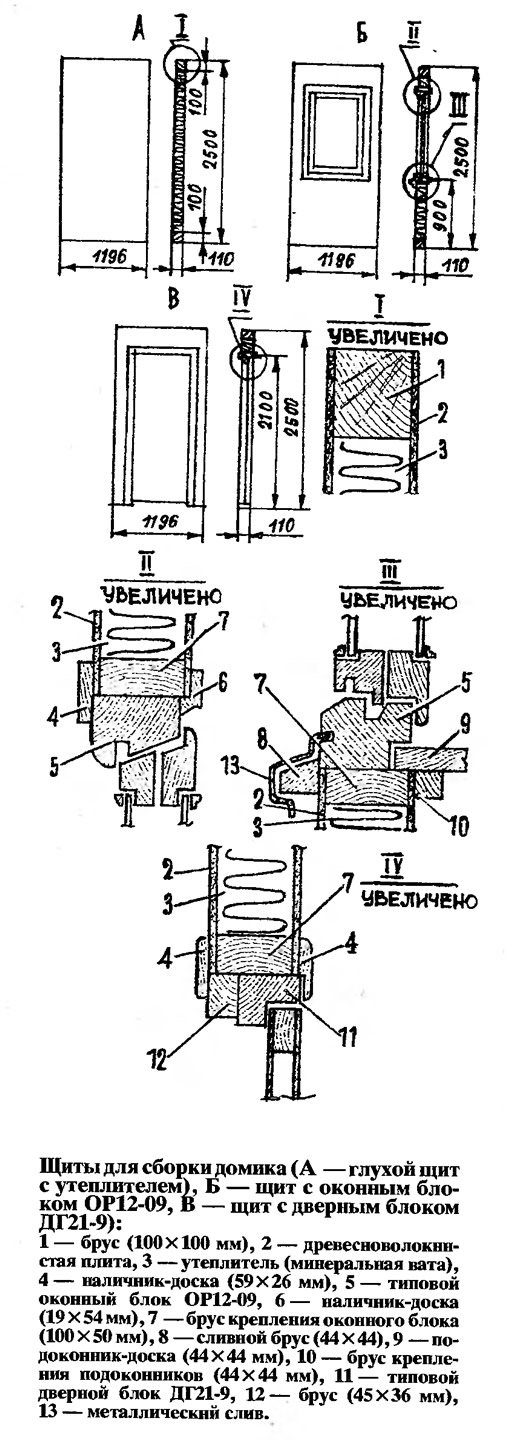

По внешнему краю обвязки устанавливают щиты, образующие стены. Для этого понадобится три типа щитов: глухие, с типовым оконным блоком ОР12-09 и типовым дверным блоком ДГ21-9.
Все щиты собирают из бруса 100x100 мм, образующего каркас 2500X1196 мм, который обшивается листами древесноволокнистых плит (фанерой, досками).
Наружные стены заполняют утеплителем из минеральной ваты.
Внутренние перегородки могут быть пустотелыми. Щиты крепятся к брусу обвязки гвоздями (косым забоем). Поверху стены стягивают доской 19x110 мм, образующей верхнюю обвязку.
По завершении монтажа вертикальных конструкций в помещениях первого этажа устраивают пол. На выступы нижней обвязки раскладывают лаги (брусья сечением 50x100 мм) в направлении осей, обозначенных цифрами, на расстоянии 600 мм друг от друга. Поверх них стелют доски пола сечением 28х94 мм. Затем в прихожей делают площадку высотой 300 мм — она служит опорой лестницы в мансарду.

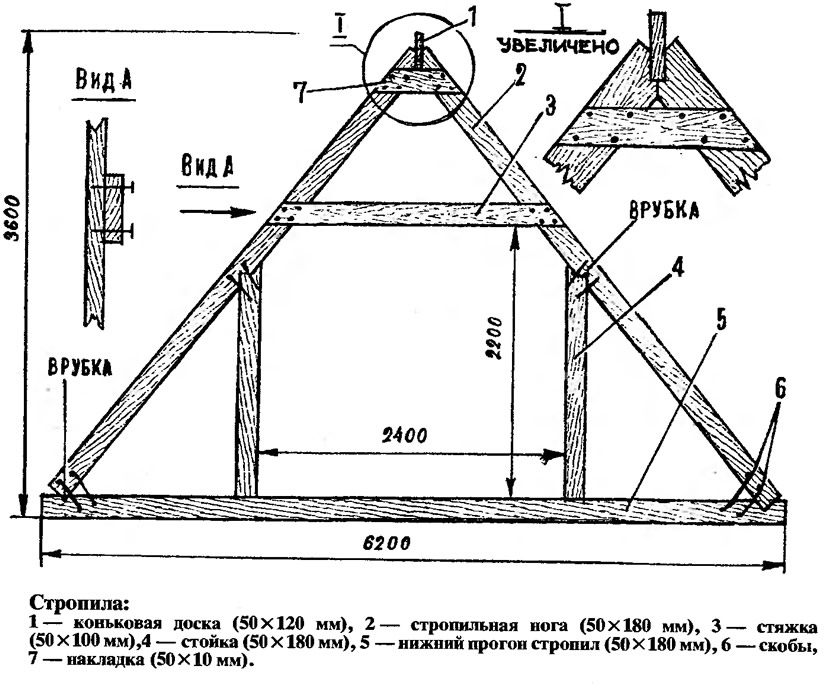

Завершив строительство основного объема дома с жилыми и подсобными помещениями, можно приступить к возведению крыши и оборудованию мансарды. Стропила, представляющие собой треугольную раму, собирают по отдельности и в готовом виде монтируют непосредственно на доску верхней обвязки с шагом 600 мм в направлении осей, обозначенных буквами. Крайние рамы одновременно являются и фронтонами, куда вмонтированы типовые оконные блоки ОР09-06.
Наружная поверхность стропил обшивается декоративными рейками 13x94 мм. Для опоры фронтона главного фасада устанавливается стойка-брус сечением 100х100 мм, нижним концом замоноличенная в бетонное основание. По верхним узлам стропила связывают коньковой доской сечением 50x120 мм. Для придания конструкции жесткости крайние пары скрепляют досками ветровой связи, расположенными в диагональном направлении.
Поверхность крыши обивают досками сплошной обрешетки, на которую затем крепится кровля — волнистые асбестоцементные листы. Конек покрывают специальными шаблонами. По окончании отделки крыши к торцам обрешетки и нижних стропильных прогонов прибивают лобовые доски сечением 22x144 мм. Свесы стропил зашивают декоративной рейкой сечением 13х94 мм.
Для пола мансарды используют доски сечением 28х94 мм. Их укладывают непосредственно на нижние стропильные прогоны, оставляя люк лестницы неперекрытым.
Стены и потолок верхнего этажа обивают листами многослойной фанеры или ДСП. К тетиве (косоурам) лестницы прибивают рейки ограждения, выходящие в люк мансарды на высоту 900 мм и оформленные перилами.
Затем в щиты с проемами вставляются оконные и дверные блоки; стыки заделывают наличниками. С внутренней стороны оконных проемов устанавливают подоконные доски сечением 144x44 мм, укрепленные брусьями 44X44 мм. К брусу нижней обвязки по всему периметру дома прибивают сливной брусок, покрытый оцинкованной жестью. Стыки щитов уплотняют паклей и закрывают рейкой сечением 13х28 мм.
Завершив строительство дома, можно приступать к отделочным работам. Потолок в помещениях обшивают листами ДВП, фанеры или оргалита. Поверхность «чистого» пола покрывают линолиумом, оргалитом или другим листовым материалом, затем прибивают плинтус.
Выступающую на поверхность часть фундамента зашивают досками, от которых делается глиняная отмостка для отвода дождевых и талых вод от строения.

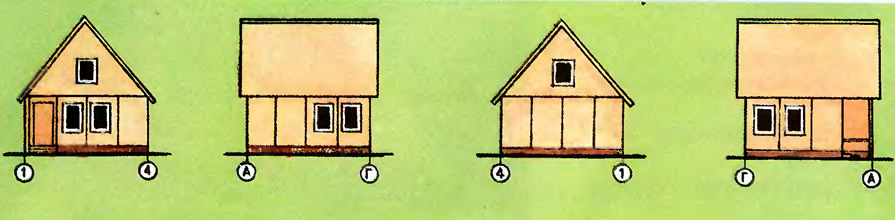

Внутри помещения покрывают эмалями, водоэмульонными или масляными красками. Двери можно оклеить пленкой или покрыть морилкой. Для наружной окраски желательно применять водостойкие краски: для стен — светлых тонов, а для фронтона и деталей — темных.
Журнал «САМ» №5, 1994 год
