Мастерам-умельцам предлагаю изготовить поворотную платформу (рис. 1), позволяющую установить экран телевизора в нужное положение.
Делать платформу универсальной, то есть подходящей под все типы телевизоров, нецелесообразно: конструкция получится излишне громоздкой и значительно проиграет в эстетике. Логичнее затратить минимум времени на разработку индивидуальной платформы под конкретную марку телевизора. При проектировании необходимо учесть, что для обеспечения равномерного распределения нагрузки на опорные ролики центр тяжести телевизора должен по возможности совпадать с осью вращения платформы.
Внешнее оформление предлагаемого устройства допускает полную свободу фантазии. Платформа, показанная на рис. 1 для примера и предназначенная под телевизор SONY KV-C2171KR, изготовлена из ДСП, оклеена шпоном и покрыта бесцветным лаком.

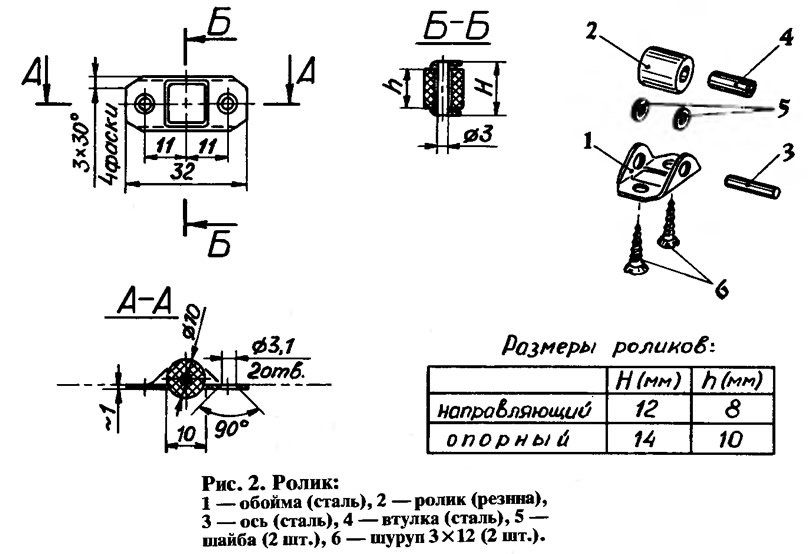

Жесткость разгрузочной пружины подбирают таким образом, чтобы давление на опорные ролики было минимальным. Это способствует более легкому и плавному вращению платформы с установленным на ней телевизором. Регулируют давление на ролики, спиливая лишние витки пружины или подкладывая под нее шайбы различной толщины. Надежность работы конструкции в значительной степени зависит от качества изготовления роликов (рис. 2), которые в собранном виде должны вращаться без заеданий и перекосов. Оси и шайбы при сборке роликов надо смазать ЦИАТИМом или техническим вазелином.
Для предотвращения смещения телевизора на верхней поверхности платформы устанавливают фиксирующие накладки, форма и расположение которых зависят от формы и расположения опорных ножек вашего телевизора.
Журнал «САМ» №5, 1997 год
