    Две схемы радиоприемников класса «мини»

    Дата: Апрель 1997 года
                0



    Схема 1
    Схема 1 ►

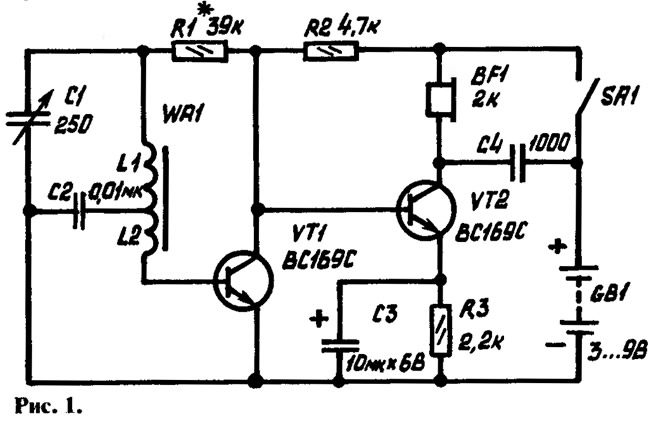

    У юных радиолюбителей большой популярностью пользуются простые радиоприемники класса «мини». В схеме (рис. 1) опубликованной в болгарском журнале «Млад конструктор», для настройки на станции применен переменный конденсатор С1. Ферритовая антенна (СВ) намотана на стержень ∅10 и длиной 40 мм. Обмотка L1 содержит 80 витков провода ПЭВ 0,2—0,3, отвод от восьмого витка. Режим работы транзисторов по постоянному току устанавливается резистором R1 так, чтобы напряжение на коллекторе VT2 было равно половине напряжения питания. Сопротивление головного телефона BF1 — от 250 до 2000 Ом.

    Схема 2
    Схема 2 ►

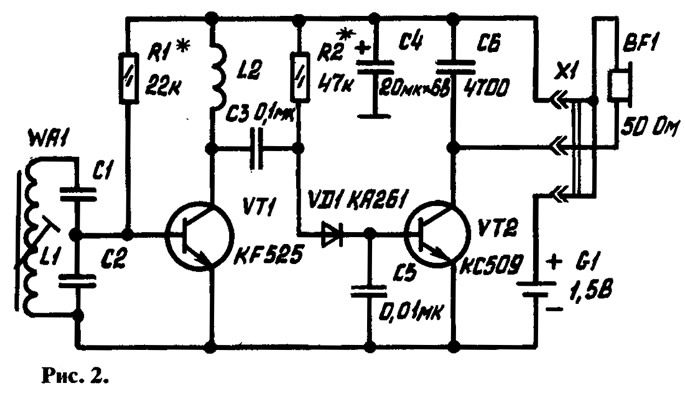

    Второй приемник (его схема (рис. 2) приведена в чешском журнале «Аматерске радио») размером со спичечный коробок имеет фиксированную настройку на одну станцию, например «Маяк». Основной конденсатор настройки С1 (100—500 пф) и вспомогательный С2, емкость которого в 10 раз больше, чем у С1. ферритовый стержень имеет 0 8 и длину 50 мм. Обмотка СВ — 50 витков ПЭВ 0,2—0,25. Обмотка ДВ — 100 витков ПЭВ 0,1—0,15. «Наушник» BF1 — 50 Ом и выше, ВЧ дроссель наматывается на ферритовом кольце ∅6—8 мм, обмотка — 50 витков ПЭВ 0,1—0,15.

    Возможна замена: диод VD1 — любой германиевый точечный, например серий Д311, Д9. Транзисторы — кремниевые, высокочастотные КТ306, КТ312, КТ315 и т.д. с любыми буквенными индексами.

    Журнал «САМ» №4, 1997 год
