    Стереозвук по системе ABC

    Дата: Февраль 1995 года
                1



    В начале 70-х годов зарубежные фирмы начали рекламировать четырехканальную стереофонию (квадрофонию), но постепенно от нее отказались. Как показала практика, такие системы неспособны в полной мере воссоздать у слушателя атмосферу концертного зала, и, следовательно, не привели к ожидаемому от них повышению качества звучания. Кроме того такая радиоаппаратура значительно дороже за счет использования четырех каналов воспроизведения.

    Что не смогли реализовать квадрофонические системы, сделала система пространственного звучания, получившая название ABC. Разработанная отечественными специалистами, она свободна от выше указанных недостатков. Система проста в изготовлении, и любой владелец стереофонической радиоаппаратуры, собрав несложный декодер и воспользовавшись еще двумя дополнительными звуковыми колонками, существенно улучшит звучание обычной стереозаписи или стереофонической радиопередачи — при этом возникает иллюзия пространственного эффекта, а зона стереоэффекта значительно расширяется. Если же стереосигнал записан по системе ABC, то эффект объемности звука будет сильнее.

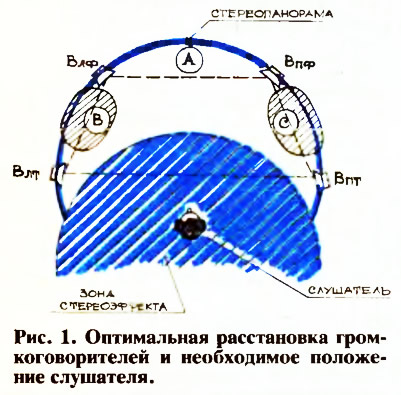

    Рис. 1. Оптимальная расстановка громкоговорителей
    Рис. 1. Оптимальная расстановка громкоговорителей ►
    Система пространственного звучания ABC, в отличии от квадрофонических систем, построена с учетом особенностей слухового пространственного восприятия при многоканальном воспроизведении. Ее созданию предшествовала большая эксперименталь ная работа. Разработчики исходили из того, что пространственные свойства системы должны соответствовать пространственным возможностям слуха. Поэтому сначала экспериментально были найдены оптимальная расстановка громкоговорителей (в вершинах равнобедренной трапеции) и необходимое положение слушателя (практически на линии задней базы громкоговорителей), при которых возможна локализация кажущихся источников звука во всех направлениях в пределах угла 360° (рис. 1). Используя эти данные, был разработан метод передачи пространственной информации, получивший название — панорамное кодирование. Этот метод позволяет для передачи объемной картины звуков обойтись двумя каналами. Но если даже стереосигнал записан не по этому методу, он все равно содержит часть объемной информации и, воспользовавшись декодером ABC, можно получить заметное улучшение качества воспроизведения по сравнению с обычным стерео.

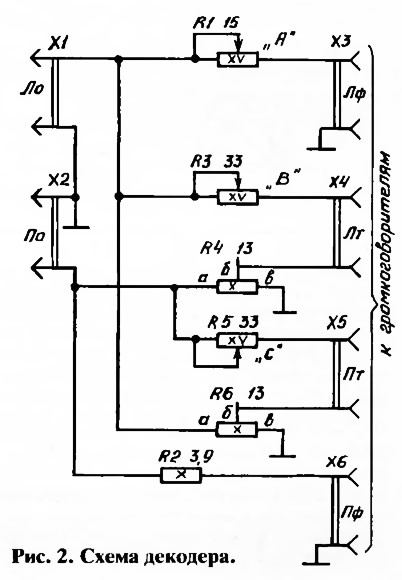

    Рис. 2. Схема декодера
    Рис. 2. Схема декодера ►
    Простейший вариант схемы декодера системы ABC приведен на рис. 2. Этот узел включается выходом стереоусилителя и громкоговорителя Влф, Впф, Влт, Впт.

    Сигналы левого (По) и правого (По) каналов с выходов стереусилителя подаются на соответствующие входные разъемы Х1 и Х2. Уровня приходящих сигналов должны быть одинаковыми (сбалансированными), а мощность их не должна превышать 20 Вт. Это ограничение связано с используемой мощностью резисторов декодера.


    Вычитание сигналов для тыловых громкоговорителей в режиме ABC происходит на резисторах R4 и R6. При этом коэффициент передачи делителей, образованный сопротивлениями между движками и выводами этих резисторов равен соотношениями:



    Балансировку звуковой картины источников можно при желании проводить с помощью резисторов «А», «В» и «С». Но если у вас усилитель установлен стационарно, то достаточно сделать это один раз.

    В декодере применены резисторы R1, R3, R6 типа ППБ-15Г; R2 — ПЭВ-10; R4, R 6— ПЭВР-10. Отклонение резисторов от номинала не должно превышать ±10%.

    Конструктивно схему устройства можно выполнять в виде отдельной приставки или же встроить ее в корпус усилителя. При этом надо учитывать, что часть звуковой мощности усилителя будет теряться на резисторах приставки, но, как правило, стационарные усилители никогда не используются на свою полную паспортную мощность и ее частичную потерю можно легко скомпенсировать увеличением уровня сигнала при прослушивании музыки.

    Громкоговорители (звуковые колонки) системы ABC, как показали многочисленные эксперименты, для получения наилучшего качества звука должны быть одинаковыми. В крайнем случае можно скомплектовать систему из равных громкоговорителей, используя в качестве фронтальных (Влф, Впф) пару более высокого класса.

    При размещении громкоговорителей размеры трапеции, в вершинах которых они располагаются, большого значения не имеет — все зависит от размеров помещения. Однако выбирать тыловую базу (большое основание трапеции) более 6 м не рекомендуется. Площади, в пределах которых могут находится слушатели при прослушивании записей (зоны стереоэффекта), показаны на рис. 1. Как видно из рисунка, помимо основной зоны, имеются еще две дополнительные, находясь в которых слушатель воспринимает кажущиеся источники звука из тех же точек пространственной панорамы, что и слушатели основной зоны.

    Дешифратор ABC может выполняться в виде специальной схемы, устанавливаемой на входе усилителя, но при этом потребуется четырехканальный усилитель мощности, что не всегда удобно.

    Журнал «САМ» №2, 1995 год
