    Пульт для подмикширования музыки к видео

    Дата: Ноябрь 1995 года
                0



    Эта статья обращена к настоящим или будущим счастливчикам — владельцам «домашней машины времени в прошлое» — видеокамеры. Снимать на нее просто, но полученная запись — все-таки не совсем фильм, так как что-то попадается попросту ненужное. Например, вид хороший, да звуки лишние — шум. Ведь фильм, как особый жанр искусства, обязательно требует музыки. Ею вы можете «раскрасить» и тем эмоционально дополнить снятые видеосюжеты.

    Так давайте сделаем наши фильмы с музыкой, за один вечер!

    Рис. 1. Схема пульта
    Рис. 1. Схема пульта ►
    Схема пульта (рис. 1) позволяет подмикшировать музыку, различные шумовые эффекты в ваш видеофильм при перезаписи с видеокамеры на видеомагнитофон или с видеомагнитофона на видеомагнитофон, где собственно вы и хотите получить фильм с нужным вам звуковым сопровождением. При этом с помощью резисторов R1, R2, R3, R4 вы в процессе перезаписи в нужные моменты в соответствии с вашим сценарием регулируете уровень звукового сигнала от четырех источников.

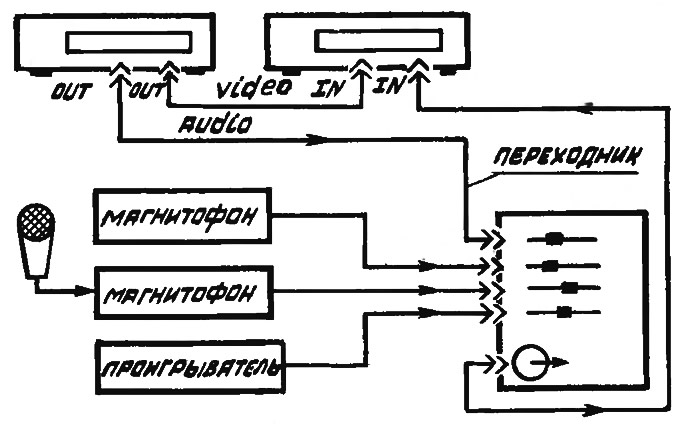

    Для примера на схеме общих подключений (рис. 2) показаны два магнитофона, проигрыватель и собственно сигнал Audio от видеокамеры или видеомагнитофона-источника. Причем один из звуковых магнитофонов, установленный в режим записи, можно использовать для записи комментариев или звуковых эффектов.

    Рис. 2. Схема общих подключений
    Рис. 2. Схема общих подключений ►
    На DA1.2 (см. рис. 1) собран усилитель, у которого резистором R11 можно изменять общий уровень выходного сигнала от 0 до 300%, что нужно в начале или в самом конце фильма или сюжета.

    Конечно, лучше схему собрать путем печатного монтажа, но у меня было мало времени. Поэтому часть элементов, например, микросхему, я приклеил на согнутый пластиковый лист, который является заодно и корпусом, другие элементы держатся за счет пайки, батарейки прикреплены изолентой и т.д. На это у меня ушел один вечер.


    К слову сказать, выбор в качестве источника питания батареек был сделан по причине упрощения схемы и возможности для К157УД2 сохранять работоспособность до ±5В, а схема потребляет мало, так что на батарейках скорее всего не разоримся.

    Схема при безошибочной сборке из исправных элементов работает сразу. Если усилитель самовозбудится, то можно чуть увеличить емкости С1, С2 — до 8.2—10 пф. По возможности R11 лучше взять со встроенным выключателем, в противном случае — поставить тумблер для отключения батареек, когда видеокамера не работает.

    Рис. 3. Схема полосового фильтра
    Рис. 3. Схема полосового фильтра ►
    На рис. 3 показана схема полосового фильтра с Т-мостом в ОС, настроенного на 2.5 кГц в диапазоне звуковых частот человеческой речи. Он может быть подключен в основную схему по точкам А, В (рис. 1). Назначение ее достаточно простое — поднять при перезаписи уровень громкости человеческой речи над другими звуками. Это необходимо при большом зашумлении фильма посторонними звуками, либо при слабом сигнале, например, когда говорящие при записи на камеру стоят далеко.

    При подготовке к монтажу вы предварительно просматриваете весь отснятый материал и пишете сценарий. Записываете все фрагменты в определенной вами последовательности на видеомагнитофон, не применяя микшерского пульта с полным сохранением исходного звука (можно поднять уровень сигнала человеческой речи, если это необходимо). После этого делается хронометраж по фрагментам, требующим определенного музыкального или шумового оформления и подбор музыки для каждого из них. Желательно знать длительность музыкальных произведений, чтобы плавно убрать звук после завершения видеофрагмента, либо «наплывом» заменить его, изменяя уровень сигнала по каналам.

    При монтаже вы включаете один видеомагнитофон с заготовкой фильма, другой — на запись, и посредством микшерского пульта озвучиваете фильм, где надо, выделяя записанный по видео голос или подмешивая другие звуки и музыку, либо оставляя только музыкальное сопровождение.

    После монтажа своего первого фильма я просто не узнал его — он ожил на глазах, стал музыкальным и колоритным.

    Журнал «САМ» №6, 1995 год
