    Приспособление для снижения мощности накала ламп

    Дата: Июль 1995 года
                0



    В последнее время широкое распространение получили различные устройства для регулировки мощности светильников, но они имеют ряд недостатков — сложность схем, использование дефицитных и дорогостоящих элементов, большие габариты ит. д.

    Предлагаемое Г. Майером из г. Караганда приспособление для снижения мощности накала ламп просто, дешево, увеличивает срок службы ламп накаливания, экономит электроэнергию.

    Устройство состоит из двухполюсного выключателя, бумажного конденсатор МБГП-1 на 4 мкф, рассчитанного на напряжение не ниже 200 В, постоянного резистора МЛТ сопротивлением 200 кОм (мощность роли не играет).

    Основное падение напряжения создает конденсатор, и потому его емкость подбирают в зависимости от мощности лампы. Так, для 100-ваттной лампы достаточна емкость 4 мкф, а вот для трехрожковой люстры (каждая лампа по 60 Вт) пришлось увеличить емкость до 8 мкф, соединив два конденсатора параллельно.

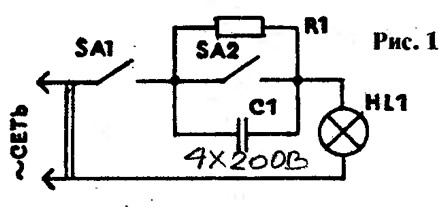

    Рис. 1.
    Рис. 1. ►
    Конденсаторы удобно применить плоские, чтобы их можно было установить внутри стены под выключателем. В панельных домах сделать это несложно, поскольку гнезда под выключатели в них делают глубокие; а в кирпичном доме придется углубить отверстие на толщину конденсатора.

    Схема подключения выключателя показана на рисунке 1. Левую контактную пару подсоединяют к фазному проводу, а к правой параллельно подключают конденсатор, соблюдая последовательность включения слева направо: левая клавиша — малая мощность, правая — полный накал.

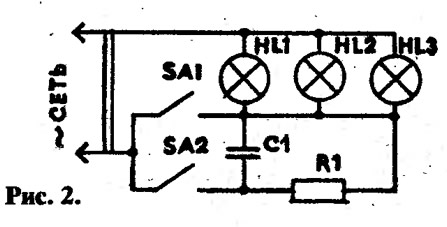

    Рис. 2.
    Рис. 2. ►
    Особенно ощутим этот способ на многорожковой люстре, когда горение всех ламп необязательно, а отключение части их искажает красоту восприятия люстры. Для ступенчатого регулирования мощности понадобится изменить схему коммутации ламп, причем для этого даже не потребуется вскрывать выключатель, поскольку монтаж выполняется в самой люстре.

    Провода люстры подсоединяют в соответствии со схемой (рис. 2). При этом очередность включения клавиш остается прежней, то есть слева направо. Конденсаторы прячут под верхним декоративным колпаком, которым закрывают провода. Если люстра управляется по двум проводам, то собирают первую схему (рис. 1).

    Журнал «САМ» №4, 1995 год
