    Светящийся в темноте выключатель света

    Дата: Сентябрь 1995 года
                0



    Рис. 1. Подсветка выключателя
    Рис. 1. Подсветка выключателя ►
    Простая доработка широко применяемых бытовых выключателей света позволит быстро находить их в полной темноте по светящемуся сектору клавиши (рис. 1). Днем же подсветка видна не будет и не привлечет внимание.

    Для выполнения подсветки используется неоновая лампочка типа ТЛ, включенная последовательно с резистором 150...200 кОм в разрыв контактов выключателя (рис. 2). Неоновая лампочка будет светиться только когда освещение не включено.

    Для монтажа применяем толстый (1...1,5 мм) одножильный провод, что позволит использовать его и как элемент крепления узла подсветки к контактным зажимам соответствующей группы контактов выключателя.

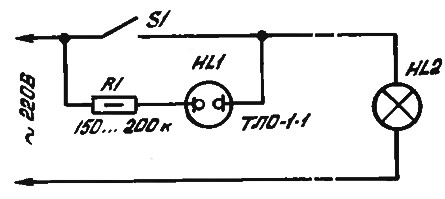

    Рис. 2. Схема видимого ночью выключателя
    Рис. 2. Схема видимого ночью выключателя ►
    Чтобы подсветка была однородной и красивой, часть клавиши нужно с внутренней стороны поверхности заклеить светонепроницаемым материалом (например, металлической фольгой).

    Неоновые лампочки подойдут и другие, подсветка может быть разных цветов, зависит от типа примененного неонового индикатора. Так, если взять ТЛЗ-1-1, то будет зеленая подсветка, ТЛО-1-1 — оранжевая, ТЛГ-1-1 — голубая.

    Журнал «САМ» №5, 1995 год
