    Наращивание телевизионного кабеля

    Дата: Июль 1995 года
                0



    Перестановка мебели и телевизора, первоначальное подсоединение к телевизору телекабеля и т. п. выявляет случаи, когда даже заранее купленный кабель «на поверку» оказывается коротковат. Что предпринять? Достать другой кабель? Хорошо, если он еще не зафиксирован металлическими скобками и не продет сквозь отверстия в стенах. Кроме всего прочего, приобретение нового кабеля всегда связано с большими трудностями и затратами.

    Универсальный выход — удлинение уже имеющегося кабеля. Поэтому в собственном «домашнем магазине» следует всегда иметь несколько метров кабеля, которые необязательно покупать. Смотрите под ноги и по сторонам! Телекабель частенько выбрасывают неумехи-хозяева, организации и т. п. Теперь вам предстоит наращивание кабеля. Как это сделать?

    Сначала начинают с очистки от оболочек конца кабеля. Если на нем был смонтирован штеккер для подключения к телевизору, то его отпаивают. Г1о примеру уже имеющихся «ступеней» зачистки конца под штеккер производят зачистку и на подсоединяемом куске. Затем штеккер припаивают на новое место.

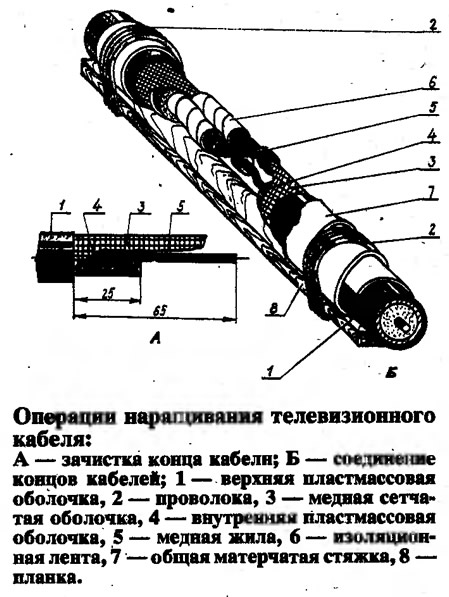

    Операции наращивания телевизионного кабеля
    Операции наращивания телевизионного кабеля ►
    Стыкуемые концы кабеля зачищают до нужных размеров (рис. А). Некоторую трудность представляет снятие верхней пластмассовой оболочки. Начальное простругивание канавки в оболочке и дальнейшее прорезывание ее концом ножа несколько облегчит работу. Сетчатую оболочку в осевом направлении по одной линии тоже прорезают концом ножа, уложив кабель на твердую плоскую поверхность.

    Осторожность нужно проявлять при освобождении жилы от внутренней оболочки.. Достаточно срезать хоть од ну стружку с жил ы, как она приобретет ломкость при перегибах. Конец кабеля вновь придется подвергнуть «хирургическому вмешательству».
    Соединяют концы кабеля в определенной последовательности (рис. Б).
    • 1. Жилы скручивают, обжимают скрутку плоскогубцами, нагревают и заливают скрутку канифолью, опаивают, после остывания скрутку изолируют.
    • 2. То же, что и в пункте 1, делают с сетчатыми медными оболочками.
    • 3. Накладывают общую матерчатую стяжку.
    • 4. Прикрепляют деревянную или пластмассовую планку.

    Пункт 4 можно объединить с пунктом 3, подложив планку под обертываемую матерчатую стяжку. Планка необходима, ибо в основном она сохранит прямолинейность разрушенных зачисткой мест кабелей. Спайка жил и сетчатой оболочки, следовательно, останется целой вне зависимости от того, будет или не будет прикреплен кабель к стене, плинтусу и т. п.

    После наращивания кабеля указанным способом автор не обнаружил заметного ухудшения качества телевизионного приема.

    Журнал «САМ» №4, 1995 год
