    Электронное охранное устройство для автомобиля и квартиры

    Дата: Январь 1994 года
                0



    Это охранное устройство — многофункциональное и может использоваться для охраны автомобиля (рис. 1), квартиры или гаража (рис. 2), пишет москвич И. П. Шелестов. При срабатывании сигнализации включается звуковой сигнал. Устройство имеет встроенный источник питания и в аварийной ситуации является энергозависимым. Вся его схема вместе со звуковым сигналом выполнена в одном корпусе.

    Рис. 1. Подключение системы охраны к автомобилю
    Рис. 1. Подключение системы охраны к автомобилю ►
    При охране автомобиля устройство работает с двумя типами внешних датчиков: а — для дверей (датчик дверей или датчик механических колебаний) — включает звуковой сигнал с задержкой 6 сек., б — для закрытого капота и багажника — включают звуковой сигнал мгновенно. Владелец автосторожа при срабатывании сигнализации по звуку может легко определить группу датчиков, сработавших во время охраны.

    Электросхема автосторожа обеспечивает после включения охраны задержку 12±2 сек. для выхода из автомобиля и 6±1 сек. для входа в автомобиль для отключения сигнализации до срабатывания звукового сигнала.

    Схема подключения автосторожа (см. рис. 1) обеспечивает блокировку системы зажигания на все время охраны и не зависит от срабатывания датчиков.

    В охранном устройстве предусмотрена светодиодная индикация режима срабатывания сигнализации, что удобно при установке и эксплуатации автосторожа, так как эта светодиодная индикация служит индикатором нормальной работы всей системы.

    Электропитание электронного сторожа — от аккумуляторов автомобиля, но в случае аварийной ситуации (при отключении) схема автоматически переключается на встроенный резервный источник питания. При этом потребляемый ток в режиме оз раны не будет превышать 0,5 мА.

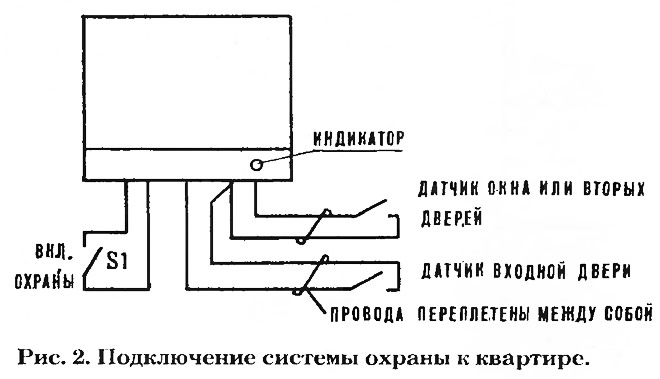

    Рис. 2. Подключение системы охраны к квартире
    Рис. 2. Подключение системы охраны к квартире ►
    При охране квартиры или гаража — электропитание устройства от встроенного источника, которым служат шесть элементов А316 или аккумуляторы НКГЦ-0,45. Потребляемый ток в режиме питания не превышает 0,5 мА. Элементы питания обеспечат работу электронного сторожа в режиме охраны в течение года.

    Работает устройство с двумя линиями от датчиков: а — датчик двери — включает звуковой сигнал с задержкой 6 сек., б — датчик закрытого окна или вторых дверей — включает звуковой сигнал с мгновенно.

    Схема включения электронного сторожа после включения режима охраны обеспечивает задержку на 12 сек. для выхода из квартиры и на 6 сек. при входе в квартиру для отключения сигнализации до срабатывания звукового сигнала. В устройстве квартирного сторожа, как и в устройстве автосторожа имеется светодиодная индикация, служащая показателем нормальной работы всей схемы.

    Электрическая схема авто- и квартирного сторожа собрана на четырех микросхемах КМОП серии, что обеспечивает малое потребление тока. Она состоит из триггера на элементах D1.1...D1.3, генератора на частоту 500 Гц — D2.2 и D2.3, счетчика тактовой частоты D3 и схемы селекции временных интервалов на микросхеме D4.

    Транзисторы VT1 и VT2 позволяют усилить ток в нагрузке. Ею служит внутренний источник сигнала — динамик ЗГДШ-14-4, и может подключаться и внешний источник сигнала — гудок автомобиля.

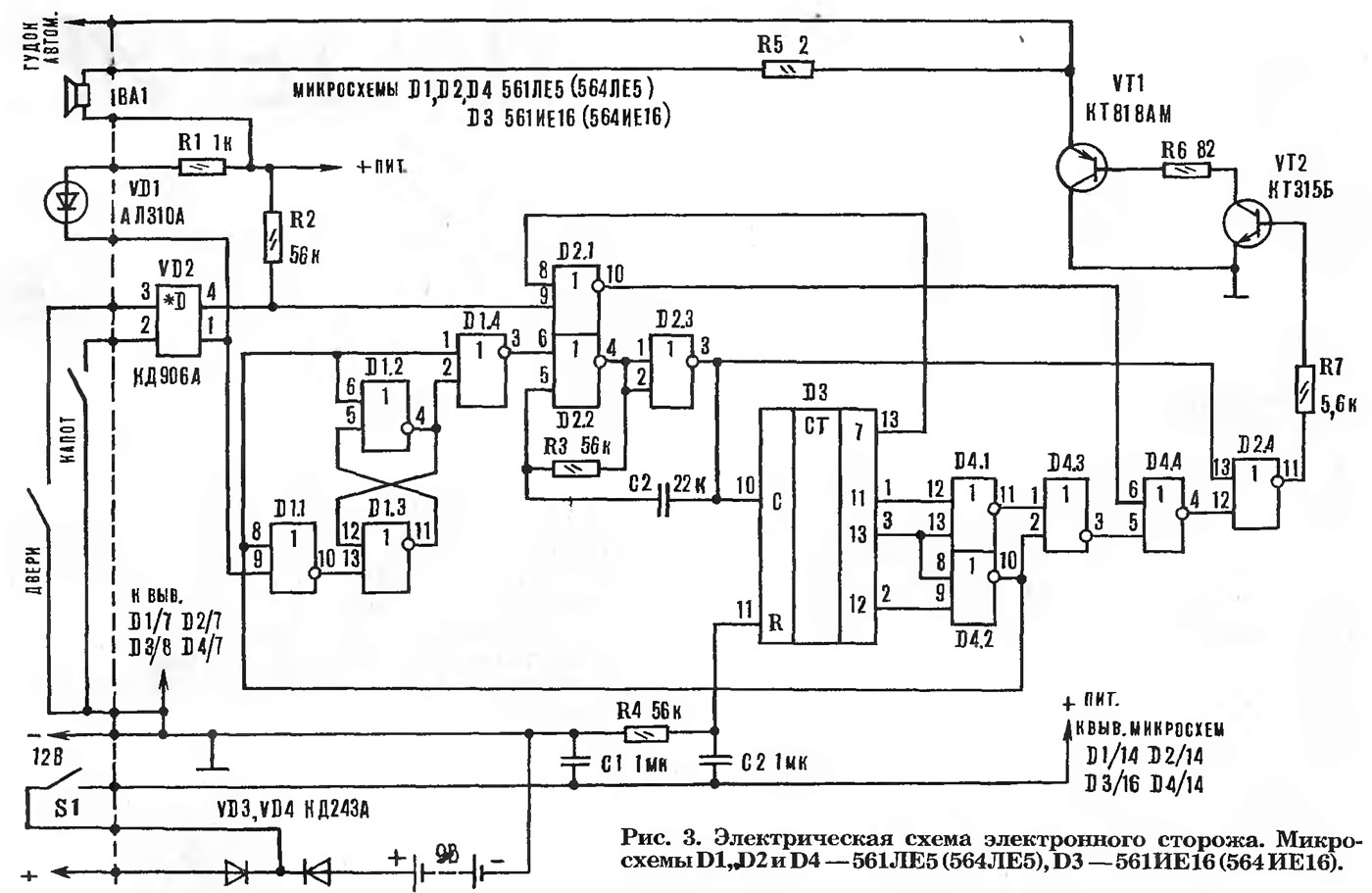

    Рис. 3. Электрическая схема электронного сторожа
    Рис. 3. Электрическая схема электронного сторожа ►
    Применяемые резисторы и конденсаторы могут быть любого типа. Все элементы схемы, кроме светодиода VD1 и динамика, размещены на печатной плате размером 110X45 мм. Транзистор VT1 крепится к теплорассеивающей пластине (радиатору).

    При правильной сборке и исправных деталях схема электронного сторожа не требует настройки.

    Габариты всего устройства — 140X120X60 мм.

    Особенности конструкции — отсутствие электролитических конденсаторов, что позволило повысить ее надежность и расширить рабочий диапазон температур для устройства.

    Журнал «САМ» №1, 1994 год
