    Простое приспособление на роликах для перемещения тяжестей

    Дата: Октябрь 1998 года
                0

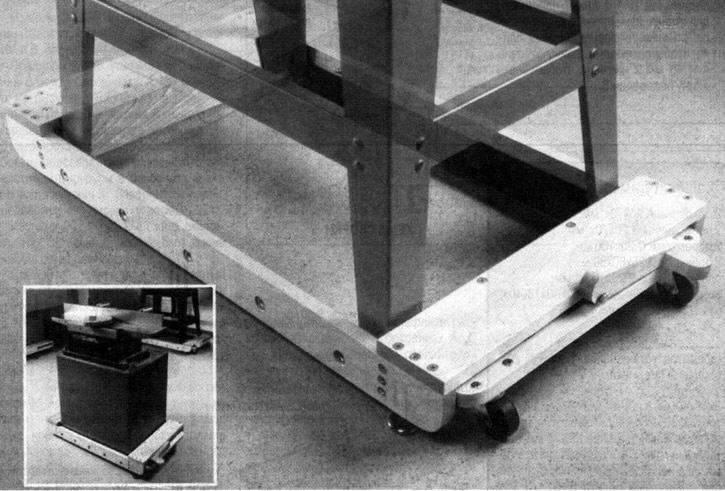

    Внешний вид платформы
    Внешний вид платформы ►
    Вы устали передвигать станки и тяжелые приспособления по мастерской, когда возникает в этом необходимость, например при уборке. Если так, сделайте простое приспособление. Оно представляет собой платформу на роликах, на которую устанавливают оборудование или иные тяжести. Теперь передвинуть их в нужное место не составит труда. Однажды изготовив такое приспособление, вы удивитесь, как же обходились без него раньше.

    Размеры платформы

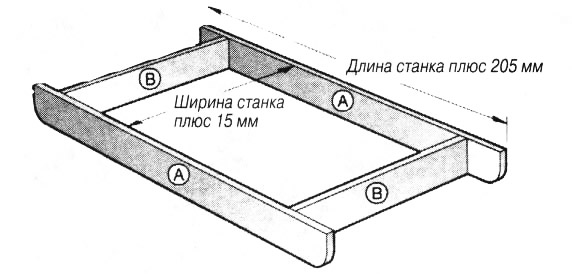

    Размеры платформы
    Размеры платформы ►
    Чтобы определить размеры рамы подвижной платформы, например, для станка, измерьте его длину и ширину. Затем прибавьте 205 мм к длине, чтобы определить длину боковин А и 15 мм к ширине, чтобы узнать длину поперечин В.

    Необходимые материалы


    • 2 боковины А 20х70х* мм;
    • 2 поперечины В 20х70х* мм;
    • 2 перемычки С 20x100 мм;
    • 2 бобышки D 25x80x80 мм;
    • опорная доска Е 20x100х* мм;
    • эксцентриковый рычаг F 20x40x180мм;
    • ручка G 20x40x50 мм.

    *- размер опрелеляется исходя из габаритов установленного на приспособление предмета.

    Фурнитура: стальной уголок 3x40x40мм, 8 винтов М6х20 мм и 8 винтов М6х30 мм с головкой впотай, гайками и шайбами, 8 винтов М6х70 мм с потайными головками с гайками и шайбами, два неповоротных ролика ∅50 мм, два поворотных ролика ∅50 мм, две петли с шурупами, шуруп ∅6x50 мм с шестигранной головкой и шайбой, шурупы ∅5x30 мм и ∅6x50 мм с потайной головкой, две резьбовые втулки М14хМ8, два подпятника М8.

    Изготовление деревянной рамы

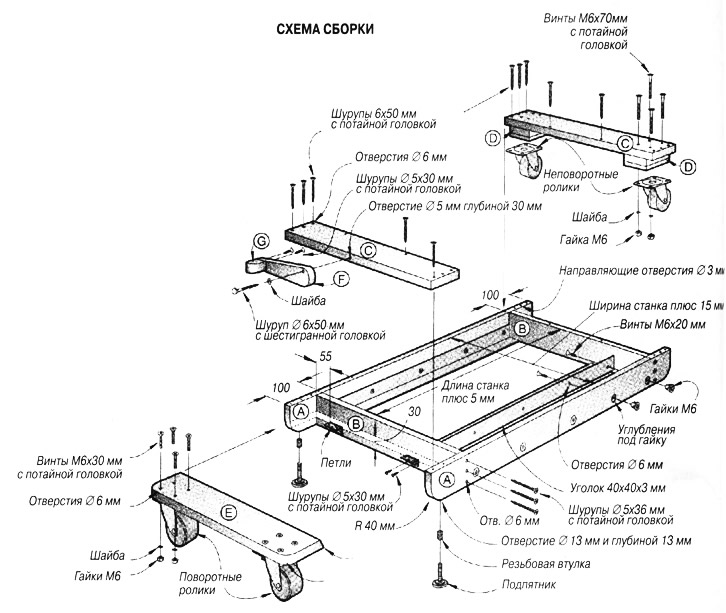

    Схема сборки платформы
    Схема сборки платформы ►
    Из доски 20х70 мм из твердой древесины (береза, клен и т. п.) вырежьте детали А и В, определив их длину.

    Предварительно установите поперечины В между боковинами А, как показано на рисунке. Проверьте внутренние размеры рамы: она должна быть на 5 мм длиннее, чем основание станка и на 15 мм шире. Убедившись в правильности сборки, просверлите и раззенкуйте отверстия под шурупы в боковинах А и в торцах поперечин В. Заверните шурупы, предварительно смазав их воском.


    Из доски 20x100 мм вырежьте две перемычки С, длина их должна быть равна ширине рамы платформы.

    Сделайте четыре квадратные (80x80 мм) бобышки D для установки роликов, толщина бобышек должна быть 25 мм. Временно установите на раму перемычку С, к которой крепятся неподвижные ролики и приклейте снизу бобышки.

    Сделайте опору Е для поворотных роликов. Ширина ее 100 мм, а длина на 3 мм меньше внутренней ширины рамы. Одна кромка опорной доски должна иметь скос 15°, а углы противоположного края скруглены с радиусом 25 мм, как показано на рисунке. Просверлите отверстия и прикрепите болтами с гайками поворотные ролики к нижней части опорной доски Е.

    Опорную доску с установленными на ней роликами на петлях прикрепите шурупами к поперечине В.

    Установка уголков и резьбовых втулок подпятников


    От стального уголка (3x40x40 мм) отпилите две детали, длина которых на 5 мм меньше внутренней длины рамы. Тряпкой, смоченной ацетоном, тщательно протрите уголки перед установкой их на раму.

    Просверлите в уголках по 4 отверстия на равном расстоянии друг от друга и раззенкуйте их. По отверстиям в уголках разметьте на внутренней стороне боковин А положение отверстий под винты.

    Разберите раму и просверлите размеченные отверстия в боковинах А. С внешних сторон боковин А сделайте углубления под гайки.

    Нижние углы боковин А закруглите по радиусу 40 мм так, как показано на рисунке.

    Разметьте и просверлите отверстия для резьбовых втулок на нижних кромках боковин А на расстоянии 65 мм от торцов, как показано на рисунке.

    Вверните резьбовые втулки в отверстия. Во втулки вверните подпятники.

    Изготовление и установка эксцентрикового рычага


    Для изготовления эксцентрикового рычага F следует сделать картонный шаблон. Убедившись с помощью шаблона в работоспособности механизма, перенесите его форму на доску и выпилите рычаг. Таким же образом сделайте ручку G.

    Просверлите отверстия 0 6 мм в эксцентриковом рычаге для крепления его к перемычке С. Отметьте центральную точку и просверлите направляющее отверстие под шуруп в центре края перемычки.

    Приклейте и прикрепите шурупами ручку к рычагу.

    Окончательная сборка и отделка

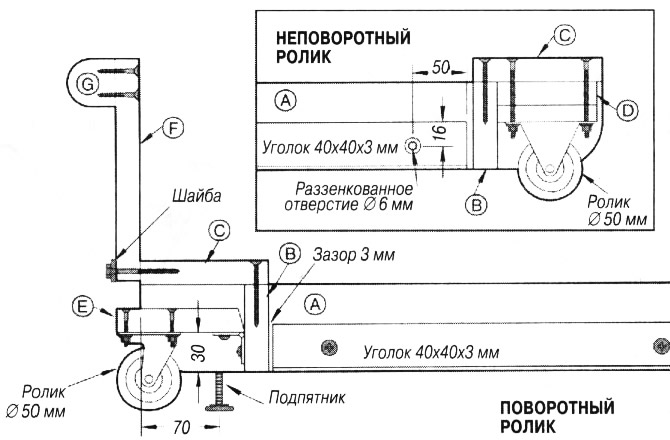

    Поворотный ролик
    Поворотный ролик ►
    Снимите ролики с основания. С деталей В и Е снимите петли.

    Склейте и скрепите шурупами раму из поперечин В и боковин А. Установите перемычки С на свои места.


    Отшлифуйте или покрасьте детали. Будьте осторожны, следите, чтобы краска или лак не затекли в резьбу втулок для подпятников.

    Прикрепите шурупами с потайной головкой опорную доску Е к краю поперечины В на петлях.

    Шурупом 6x50 мм с шестигранной головкой, подложив шайбу, прикрепите эксцентриковый рычаг F к перемычке С.

    Поместите гайки в зенковки и закрепите уголки на боковинах винтами. Привинтите на место ролики.

    Вкрутите подпятники в резьбовые втулки. Отрегулируйте высоту так, чтобы платформа опиралась на них, когда эксцентриковый рычаг находится справа (при этом опорная доска с роликами приподнята). Установите станок.

    Теперь, когда надо будет его передвинуть, поверните эксцентриковый рычаг влево, чтобы приспособление с подпятников встало на ролики.
    Журнал «САМ» №10, 1998 год
