    Удочка с механизмом смены катушек

    Дата: Ноябрь 1998 года
                0



    Я — пенсионер, мне 66 лет. В молодости окончил ремесленное училище. Работал слесарем-инструментальщиком. Служил в армии. После окончил вечерний техникум, много лет работал мастером.

    На работе приходилось осваивать новую технику. Внедрил много рационализаторских предложений. Обучал молодых рабочих различным профессиям.

    Дома кое-что мастерю и изобретаю. Хочу предложить рыболовам-любителям удочку, которой пользуюсь около 10 лет. Изготовить ее может каждый, кто имеет хоть немного токарных и слесарных навыков.

    Главная особенность моей удочки в том, что она оснащена устройством быстрой смены катушки.

    К удочке я предлагаю сделать кассету с 12-ю сменными катушками. На катушки можно намотать лески различной толщины и цвета. Блесенки тоже разные.

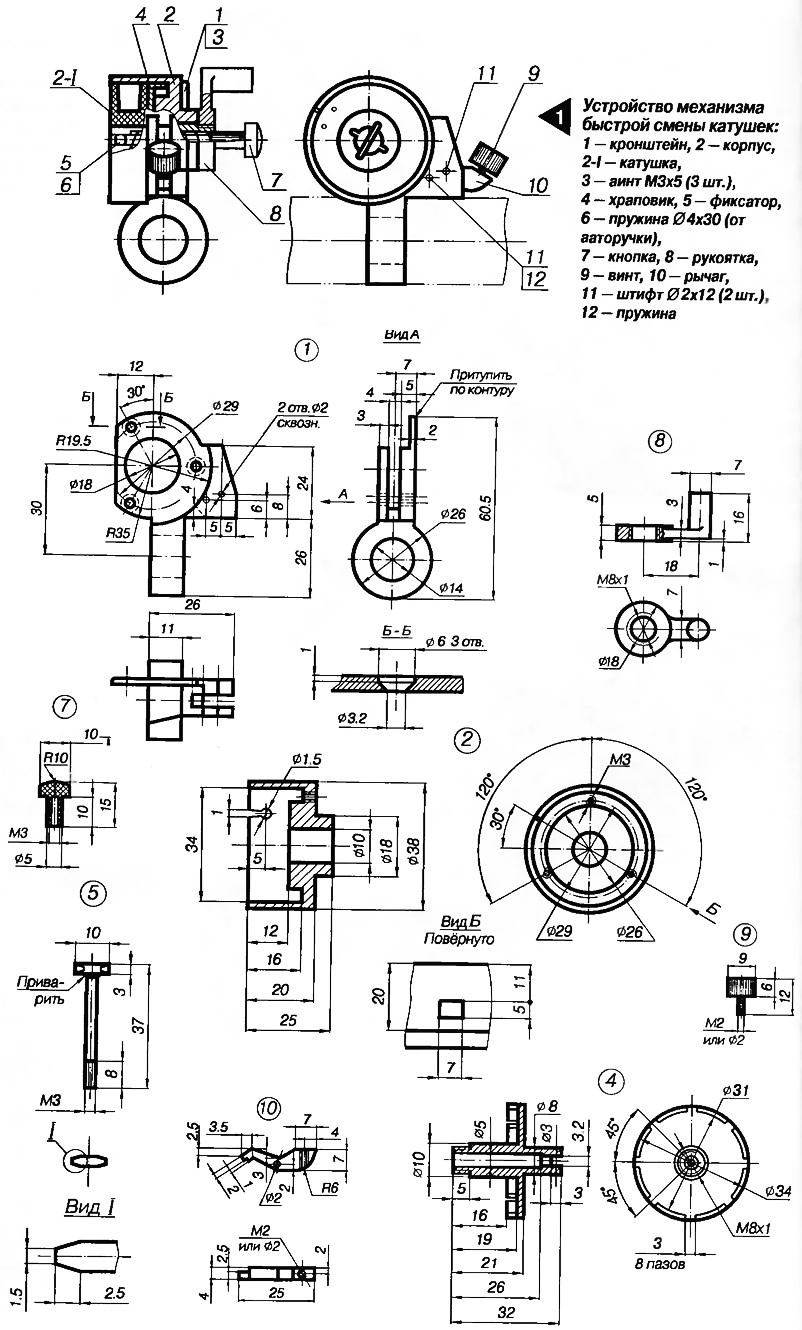

    Рис. 1. Устройство механизма быстрой смены катушек
    Рис. 1. Устройство механизма быстрой смены катушек ►
    На конец лески надевается резиновая трубка от велосипедного ниппеля или изоляция от провода красного цвета и привязывается блесенка.

    При необходимости (например, при отрыве блесенки) можно быстро заменить катушку в удочке на любую другую из кассеты и продолжать лов. Для этого достаточно нажать кнопку рычага храпового механизма на удочке (рис. 1, дет. 7), повернуть катушку на 90°, встряхнуть удочку и катушка выпадет.

    В кассете нужно нажать на кнопку (рис. 2, дет. 5), повернуть фиксатор и вытряхнуть катушку.

    Пружины (рис. 1, дет. 6; рис. 2, дет. 4) взяты от обычной авторучки.

    В катушке просверлены два отверстия ∅1,2 мм, которые предназначены для привязывания лески. Фиксатор (5) можно сделать сварным, а можно выточить винт М3 с головкой ∅10 мм, затем сточить ее по форме, показанной на чертеже.

    В корпусе (см. вид Б на рис.1) прямоугольное отверстие предназначено для рычага храпового механизма. Паз с другой стороны корпуса — для выхода лески.

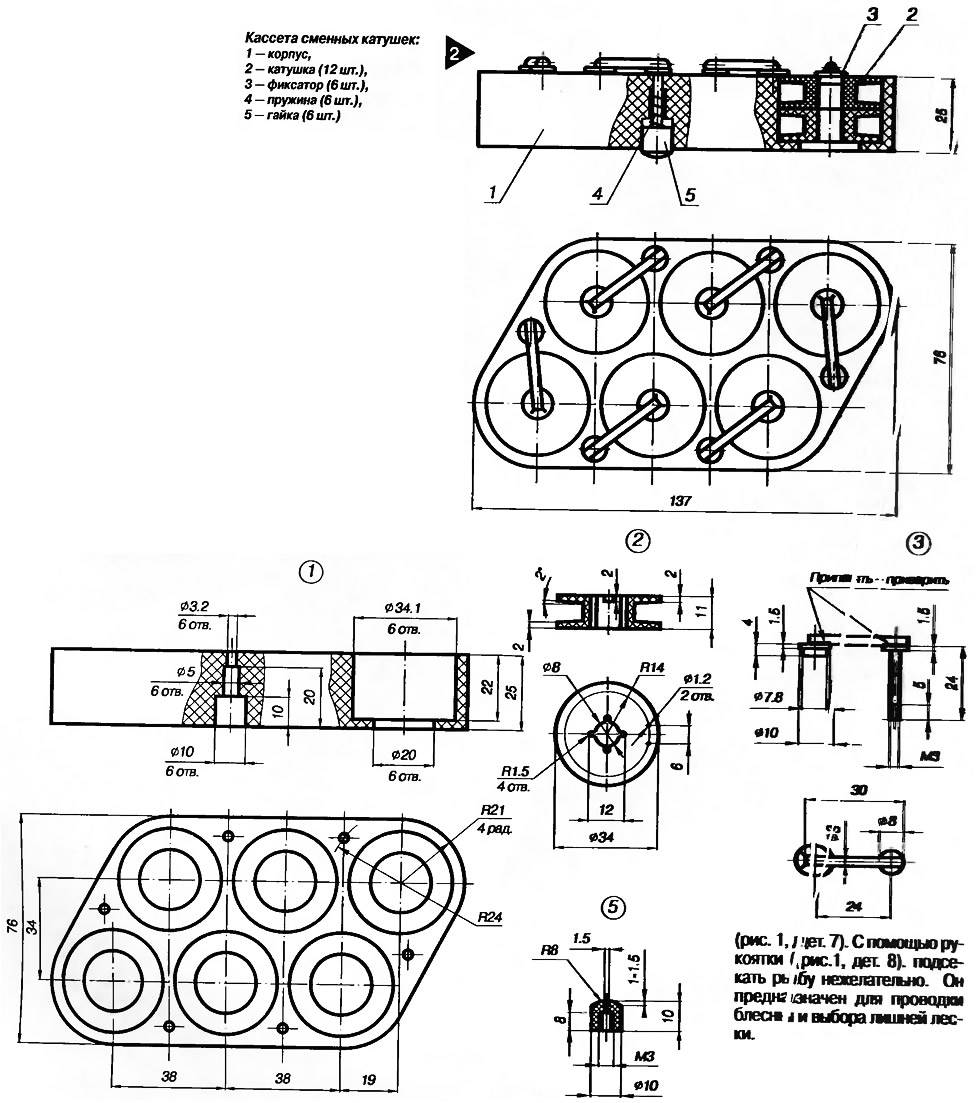

    Рис. 2. Кассета сменных катушек
    Рис. 2. Кассета сменных катушек ►
    Сборку начинают, привинтив к кронштейну корпус механизма тремя винтами М3х5 с потайными головками. В корпусе собирают храповой механизм, установив на штифт пружину (12), затем на другой штифт — рычаг, так, чтобы пружина прижимала его к храповику (поворачивала против часовой стрелки — см. сборочный чертеж на рис.1). В храповик вкладывают пружину (6), вставляя с другой стороны фиксатор (5). Нажав на кнопку рычага, вкладывают храповик в корпус и фиксируют его, накрутив рукоятку (8). Осталось привинтить кнопку (7) и установить катушку с леской.

    После изготовления и снаряжения кассеты, показанной на рис. 2, в вашем распоряжении окажется 13 катушек в полной готовности к рыбной ловле, одна из которых уже установлена в удочке.

    Удилище может быть изготовлено самостоятельно, а можно использовать готовое, купленное в магазине. Главное, чтобы на нем можно было надежно зафиксировать механизм.

    При забрасывании удочки храповой механизм отключают, нажав на кнопку рычага.
    Журнал «САМ» №11, 1998 год
