    Увеличение рисунков с помощью пантографа или сетки

    Дата: Июнь 1998 года
                0



    В книгах и журналах часто публикуют чертежи, выкройки и рисунки в уменьшенном масштабе. Если возникнет необходимость перевести на лист бумаги образец с такой публикации в натуральную величину, воспользуйтесь нашими советами.

    Увеличение с помощью масштабной сетки
    Увеличение с помощью масштабной сетки ►
    Первый способ не потребует никаких дополнительных приспособлений. Нужна только предельная внимательность. Необходимо взять лист прозрачной кальки и начертить на нем сетку с размером квадратов 10x10 мм. Эта сетка накладывается на чертеж или рисунок, который вы хотите скопировать в увеличенном масштабе.

    На свой лист ватмана наносите сетку с размером клеток, например, 40x40 мм. Постепенно клетку за клеткой, переносите изображение на сетку, вычерченную на вашем листе ватмана. В результате получаете рисунок, используя который в качестве шаблона, уже можно изготовить детали из ткани, картона или дерева требуемых размеров.

    Увеличение с помощью пантографа
    Увеличение с помощью пантографа ►
    Увеличить масштаб рисунков можно и другим способом — с помощью пантографа, состоящего из четырех шарнирно соединенных между собой элементов.

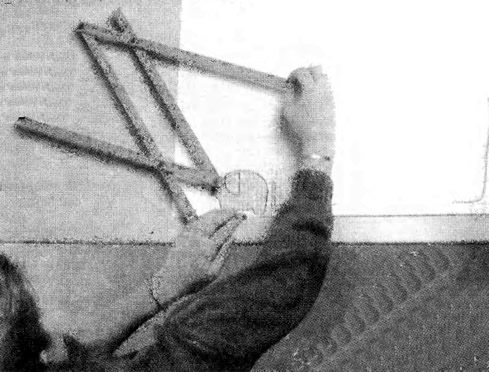

    При пользовании пантографом работают двумя руками
    При пользовании пантографом работают двумя руками ►
    Точки их соединения определяют в зависимости от масштаба увеличения чертежа. Концом одного из своих элементов пантограф надевают на штырь струбцины, закрепленной на плите рабочего стола. Пантограф имеет два рабочих штифта, один из которых — стальной, другой карандашный грифель. При переносе чертежа оригинала на ватман стальным штифтом обводят контуры оригинала, а карандашным грифелем воспроизводят их в увеличенном масштабе на ватмане.

    Журнал «САМ» №6, 1998 год
