    Детские подвесные качели в виде лошадки

    Дата: Май 1998 года
                0



    Нет ничего лучше, чем рассекать воздух на стремительных качелях. Но самому смастерить качели — тоже немалое удовольствие. Все, что вам понадобится — это несколько обрезков досок, веревка и место, куда сложно подвесить. Кроме того, на все труды уйдет лишь несколько часов.

    Рисунок качелей
    Рисунок качелей ►
    Этот летающий конь является современным вариантом старой забавы — гигантских шагов с «тяни-толкаем». Детям в нем нравится обуздание норовистого жеребца, а взрослым то, что он учит детей координировать свои движения, управляя руками и отталкиваясь ногами.

    Из доски сечением 50x300 мм выпилите «голову» и седло (рис. 1). Из доски 50x100 мм выпилите «ноги» и «туловище» коня, как показано на рис. 2, и скруглите их кромки. Вырежьте также круглую прокладку.

    «Голова» и «ноги» проворачиваются вокруг шпонки ∅20 мм, вставленной в отверстие чуть большего диаметра в туловище. Шайбы на шпонках обеспечивают зазор между движущимися частями.

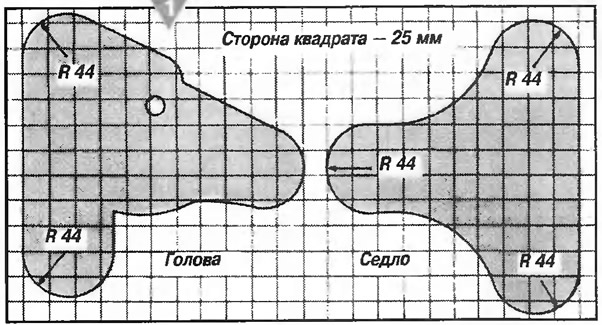

    Чертеж головы коня
    Чертеж головы коня ►
    Поместите «голову» и круглую прокладку между «ног» коня и зажмите детали струбциной. Просверлите насквозь отверстия ∅20 мм, как показано на рисунке. Просверлите также в «голове» «глаз» того же диаметра. В «голове» и «ногах» просверлите отверстия ∅25 мм под ручку, а в «туловище» — под ось вращения. Отшлифуйте все детали и скруглите их кромки.

    От стержня ∅20 мм отпилите отрезок длиной 300 мм под «стремена» и три отрезка по 150 мм. Вставьте их в соответствующие отверстия в одной «ноге». Насадите на каждую шпонку шайбу. Затем наденьте «голову», «туловище» и круглую прокладку, а поверх еще 4 шайбы. Наконец, вставьте вторую «ногу».

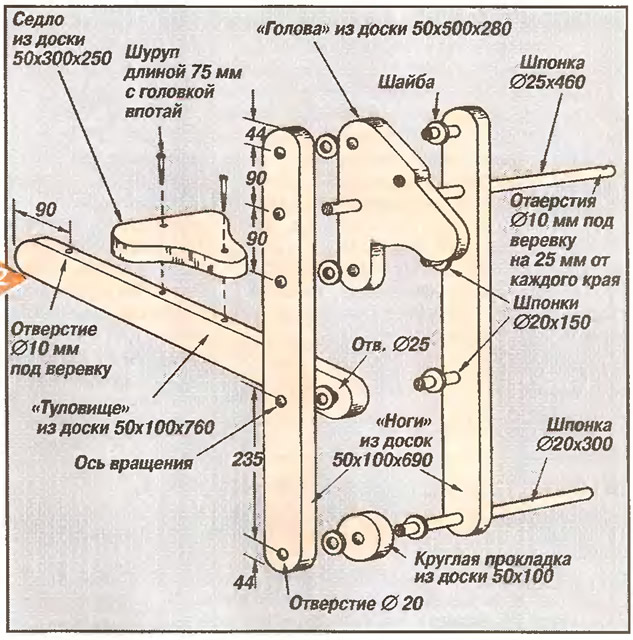

    Ноги и туловище коня
    Ноги и туловище коня ►
    Добейтесь того, чтобы «туловище» ходило свободно, и зафиксируйте шпонки в этом положении клеем и гвоздями, вбитыми в шпонки с передней грани каждой «ноги». Во избежание расщепления предварительно просверлите базовые отверстия. Отпилите выступающие части шпонок и отшлифуйте их заподлицо с поверхностью. Вставьте ручку (шпонку ∅25 мм) в отверстия, просверленные в «голове» и «ногах», а «стремена» (шпонка ∅20 мм) — сквозь «ноги» и круглую прокладку. Отцентрируйте ручку и «стремена», после чего зафиксируйте их гвоздями.

    Приклейте на свое место седло и приверните его шурупами, отрегулировав положение седла соответственно длине ног ребенка. Просверлите в ручке и «туловище» отверстия ∅10 мм под веревку. Покройте дерево несколькими слоями прозрачного нетоксичного древесного консерванта.


    Проденьте веревку толщиной 10 мм в отверстия в ручке и «туловище». Синтетический трос можно застопорить, оплавив его в пламени спички.

    Качели можно подвесить в любом просторном месте — бравый наездник может раскачиваться не только взад-вперед, но и слегка из стороны в сторону.

    В зависимости от длины веревки установите нужное для стабильного раскачивания расстояние между точками подвески (но не более 60 см, иначе раскачиваться станет трудно).

    Необходимые материалы


    • доски сечением 50x100 мм и 50x300 мм;
    • шпонки из древесины твердых пород диаметром 20 мм и 25 мм;
    • 8 шайб с отверстиями диаметром 25 мм;
    • водостойкий клей;
    • веревка толщиной 10 мм;
    • прозрачный нетоксичный консервант для дерева.

    Журнал «САМ» №5, 1998 год
