    Электроводонагреватель простой конструкции

    Дата: Ноябрь 1996 года
                0



    Городские удобства все шире проникают в село. В домах устраивают центральное отопление, холодное и горячее водоснабжение, канализацию. Однако дело это довольно дорогое и долгое. Иметь же горячую воду вне зависимости от сезона отопления — желание каждой хозяйки.

    Наша промышленность выпускает бытовые кухонные электроводонагреватели. Один из них — ЭВАН-10/1,25 емкостью 10 л и мощностью 1,25 кВт. Но их не часто встретишь в продаже. Я предлагаю электроводонагреватель простой конструкции. Он упрощает подогрев воды в доме, где есть автономная система водоснабжения. Электронасос подает воду от колодца в бак, расположенный на чердаке, а оттуда она самотеком поступает на кухню и в электроводонагреватель.

    Для получения горячей воды я сделал нагреватель периодического действия. В алюминиевый бак емкостью 50 л на высоте 50 мм от дна поставил V-образный ТЭН мощностью 2 кВт. ТЭН включается и выключается магнитным пускателем автоматически в зависимости от температуры воды. Управляет магнитным пускателем датчик температуры. По шкале датчика от 30°С до 100°С (регулирование бесступенчатое) устанавливают необходимую температуру воды. До кипения вода нагревается за 15 мин.

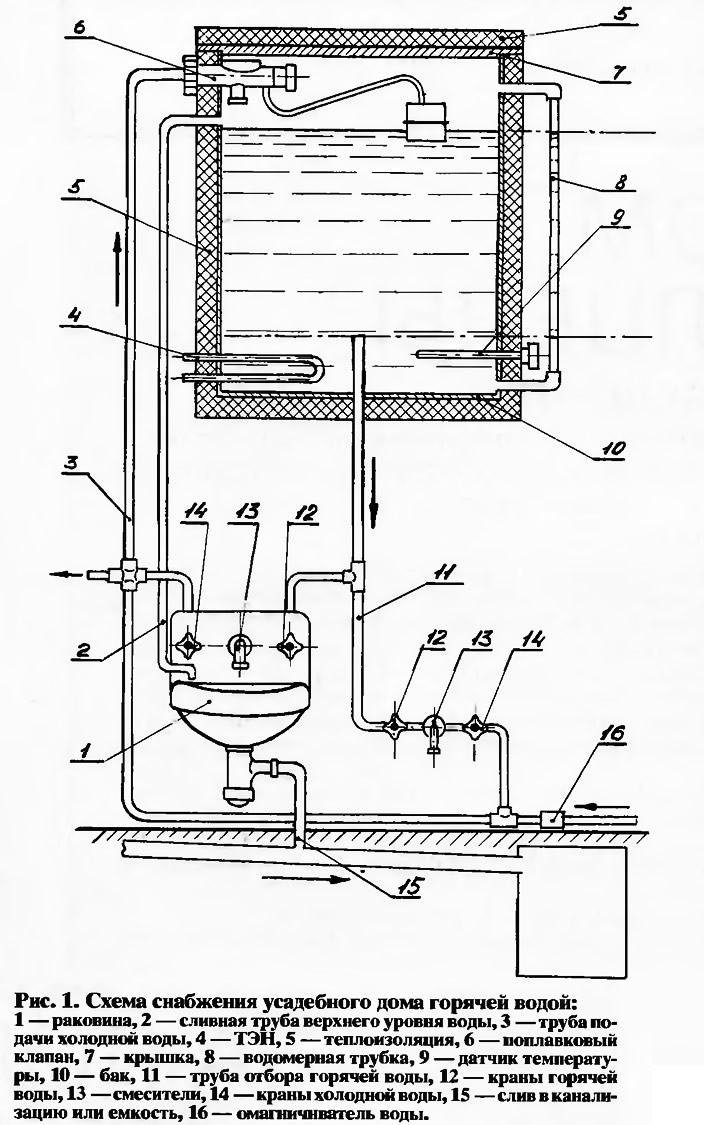

    Рис. 1. Схема снабжения усадебного дома горячей водой

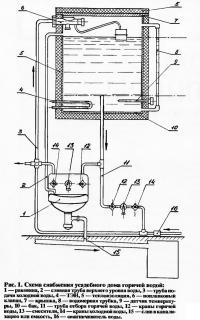

    Рис. 1. Схема снабжения усадебного дома горячей водой ►
    На стенке бака сверху я поставил поплавковый клапан уровня воды, который применяют в туалетных смывных бачках, но для горячей воды желательно использовать металлический поплавок. Чтобы ТЭН не был включен без воды, торец трубы отбора горячей воды расположил выше ТЭНа на 50 мм, т. е. даже при полном опорожнении бачка, если не сработает поплавковый клапан и не включит подачу холодной воды, ТЭН останется в воде и не сгорит.

    Датчик температуры я установил на уровне ТЭНа с противоположной от него стороны, чтобы при включении его на минимальном уровне воды она не выкипела.

    Чтобы бак не переполнялся водой (если не сработает поплавковый клапан и не отключит подачу холодной воды), на его стенке закреплена сливная труба от верхнего уровня воды в бачке. Она выведена около крана в раковину. Для визуального контроля уровня воды в баке, я установил водомерную трубку с отметками крайних уровней: верхнего и нижнего.

    При отборе определенного объема горячей воды поплавковый клапан открывается и бак заполняется холодной водой до верхнего уровня, после чего клапан закрывается и подача холодной воды прекращается. При поступлении холодной воды температура в баке снижается, включается ТЭН и происходит подогрев воды до заданной температуры.

    Чтобы сэкономить расход электроэнергии на нагревание воды и сократить скорость остывания горячей воды, бак я тщательно утеплил. Обмотал его весь минеральной ватой, сверху — стеклотканью и обвязал. Крышку также утеплил и сделал съемной. Эффективная теплоизоляция значительно снижает потребление электроэнергии.

    Рис. 2. Принципиальная электрическая схема водонагревателя
    Рис. 2. Принципиальная электрическая схема водонагревателя ►
    Бак на чердаке, нагревательный бак и краны соединил гибкими шлангами. Холодную воду в бачок подал через бытовой омагничиватель воды. Эффективность обработки воды магнитом зависит от скорости водного потока, химического состава воды и напряженности магнитного поля. При появлении накипи на стенках бака следует последовательно включить дополнительный омагничиватель.

    Один раз в год я снимаю бачок с подставки и чищу от шлама, осевшего на дно.

    Бак и крышка электронагревателя должны быть обязательно занулены с помощью индивидуального провода. Подключать провод зануления к водопроводным или газовым трубам запрещается. Благодаря занулению любое замыкание на корпус превращается в короткое замыкание, поэтому электронагреватель сразу же отключается от сети. Если бак не будет заполнен, включать ТЭН в сеть нельзя, иначе он выйдет из строя.

    Следует отметить, что совершенно необязательно использовать именно те элементы, которые применены в данной конструкции. Вместо U-образного ТЭНа можно применить любой другой, подходящий по мощности и габаритам; вместо датчика температуры ТН-164 и магнитного пускателя ПМЕ-231 можно применить любую систему регулирования температуры, например тиристорную; поплавковый клапан тоже может быть иной конструкции.

    Описанный нагреватель работает исправно уже шестой год.

    Журнал «САМ» №6, 1996 год
