    Ковш для чистки колодцев от ила и песка

    Дата: Январь 1996 года
                0



    Рис. 1. Общий вид ковша и его детали
    Рис. 1. Общий вид ковша и его детали ►
    Жители деревень хорошо представляют себе проблемы, связанные с чисткой колодцев от ила и песка. Особенно сложно это делать в глубоких (до 20 м и более) колодцах. Спускаться человеку на такую глубину просто опасно, не говоря уже о том, что там еще надо и работать несколько часов. Ребята из Жирновской средней школы, что в Ростовской обл., изготовили ковш для чистки колодцев, о котором в письме рассказал нам руководитель кружка юных рационализаторов.

    Ковш используют, подвешивая его на трос или цепь колодезного ворота вместо ведра. Захват грязи и ила со дна производится «челюстями» ковша (рис. 1) при его опускании и ударе о грунт.

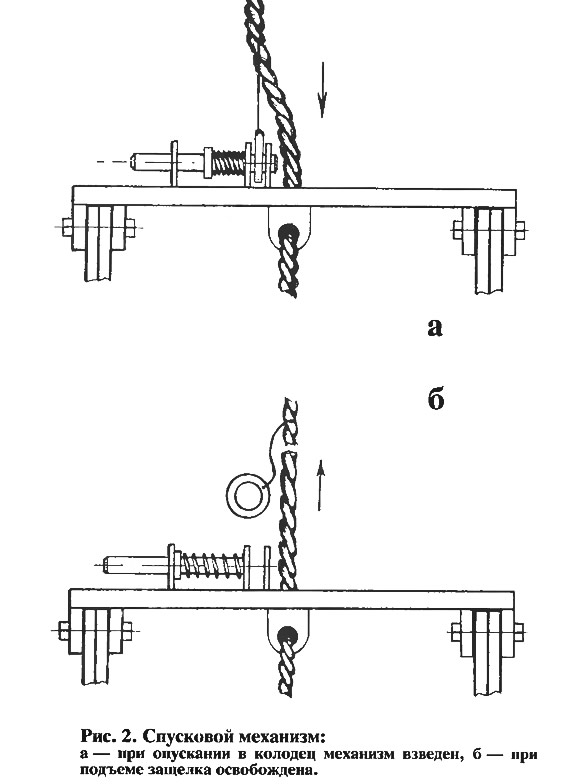

    Рис. 2. Спусковой механизм
    Рис. 2. Спусковой механизм ►
    В начале очередной операции взводят спусковой механизм ковша (рис. 2, а), разводя челюсти и фиксируя стержень-защелку в кольце. Ковш, зацепленный за кольцо, фактически висит на стержне и поэтому не дает пружине распрямиться. При опускании на дно сила трения между защелкой и кольцом ослабевает и пружина выталкивает стержень (рис. 2, б). Теперь при подъеме ковша челюсти под собственным весом сходятся, захватывая грунт. Ковш поднимают как обычное ведро.

    При указанных габаритах ковш захватывает около ведра грунта. В зависимости от размеров сечения колодца, его можно сделать и большей величины, что позволит увеличить производительность. При этом необходимо будет подобрать пружину, которая должна удерживаться в сжатом состоянии под весом ковша и распрямляться при опускании на грунт.

    Свой ковш кружковцы подарили колхозу — своему шефу. Конструкция оказалась удачной и с успехом используется: отпадает необходимость осушения колодца.

    Журнал «САМ» №1, 1996 год
