С помощью такого паяльника можно демонтировать транзисторы, микросхемы, реле, импульсные трансформаторы, штепсельные разъемы и многие другие элементы. Его, конечно, можно использовать и по прямому назначению — для сборки электронных устройств.

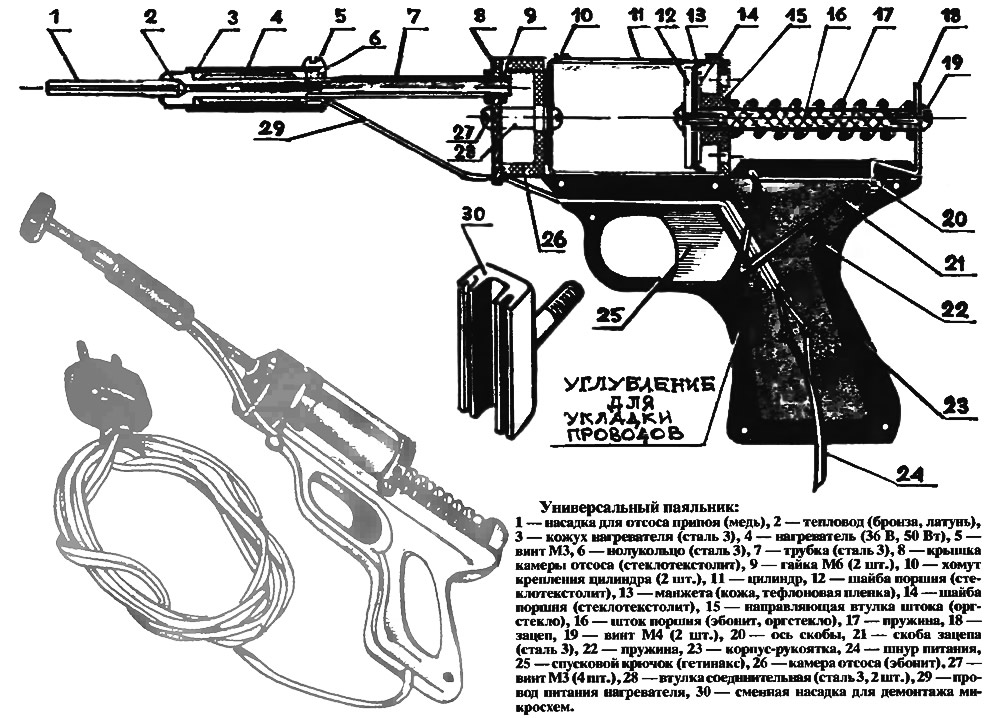

Универсальный паяльник ►
1 — насадка для отсоса припоя (медь), 2 — тепловод (бронза, латунь), 3 — кожух нагревателя (сталь 3), 4 — нагреватель (36 В, 50 Вт), 5 — винт М3, 6 — полукольцо (сталь 3), 7 — трубка (сталь 3), 8 — крышка камеры отсоса (стеклотекстолит), 9 — гайка М6 (2 шт.), 10 — хомут крепления цилиндра (2 шт.), 11 — цилиндр, 12 — шайба поршня (стеклотекстолит), 13 — манжета (кожа, тефлоновая пленка), 14 — шайба поршня (стеклотекстолит), 15 — направляющая втулка штока (оргстекло) 16 — шток поршня (эбонит, оргстекло), 17 — пружина, 18 — зацеп, 19 — винт М4 (2 шт.), 20 — ось скобы, 21 — скоба зацепа (сталь 3), 22 — пружина, 23 — корпус-рукоятка, 24 — шнур питания, 25 — спусковой крючок (гетинакс), 26 — камера отсоса (эбонит), 27 — винт М3 (4 шт.), 28 — втулка соединительная (сталь 3, 2 шт.), 29 — провод питания нагревателя, 30 — сменная насадка для демонтажа микросхем.
Возможен случай, когда расплав остается в канале тепловода. Опустив паяльник вниз, необходимо нажать на зацеп резким движением, и сжатый воздух выбросит жидкий металл.
Если нужно демонтировать микросхему из печатной платы, то в тепловод устанавливают насадку для демонтажа, плату смачивают флюсом и прогревают паяльником. Далее легким, но резким движением, поддевая микросхему, извлекаем ее из отверстий. Остается лишь удалить описанным способом припой, и плата подготовлена для установки нового элемента.

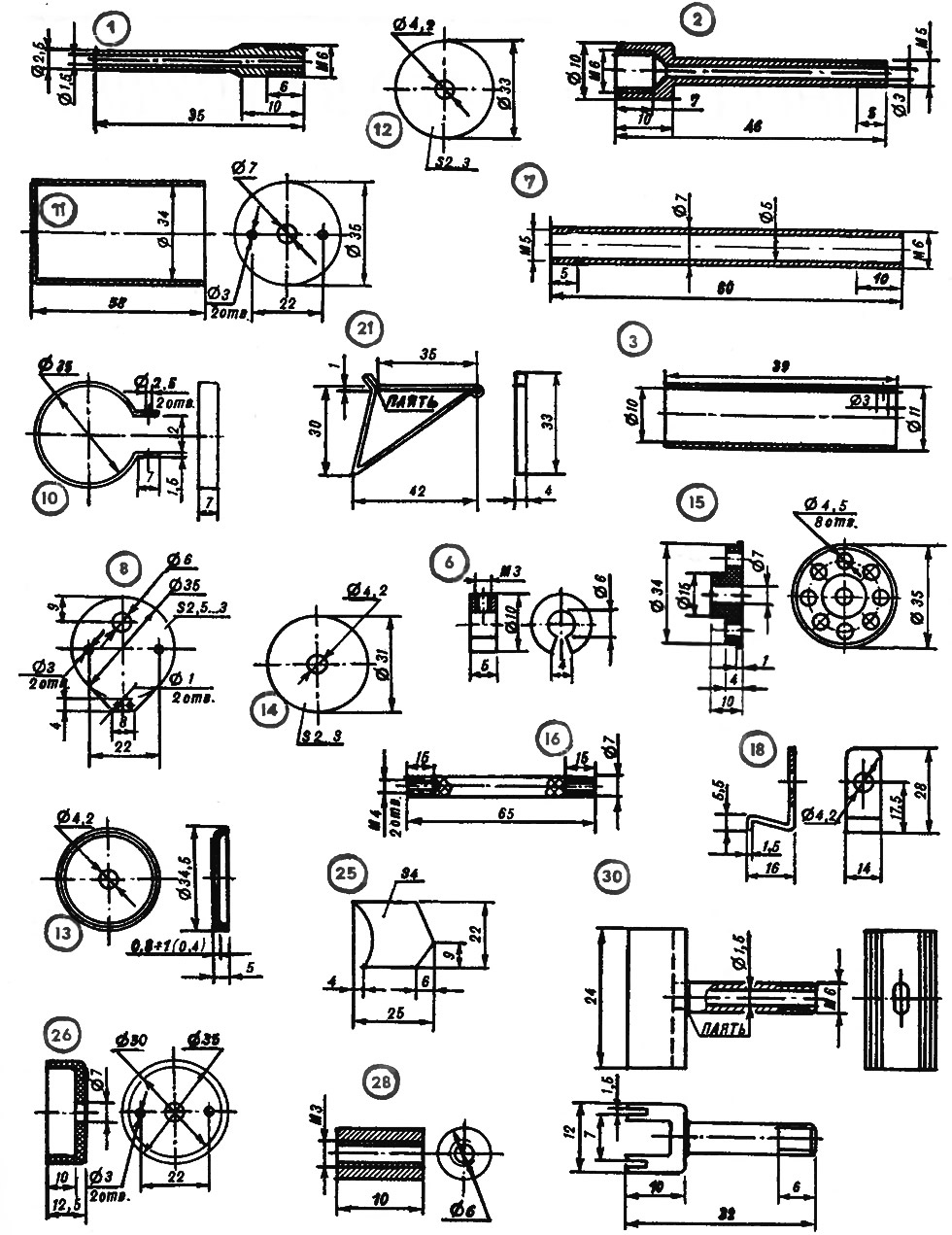

В данной конструкции нагревательный элемент заимствован от промышленного паяльника на 36 В мощностью 50 Вт. Можно сделать его самостоятельно, рассчитав на любое другое напряжение и мощность 30...40 Вт и намотав обмотку на тепловод со слюдяными прокладками. Кожух согнут в виде цилиндра из листовой стали толщиной 0,5...1 мм. Через стальное полукольцо он крепится винтом М3 к трубке отсоса.
Трубка-отсос имеет с одной стороны внутреннюю резьбу М5 для герметичного соединения с теп-ловодом (возможна плотная посадка), а с другой — наружную резьбу М6 для крепления с помощью двух гаек от резисторов СПО-0,5 к крышке камеры отсоса. Камера выточена из органического стекла и играет роль промежуточного объема для сбора припоя.
В качестве цилиндра используется газовый баллончик для зажигалок (производства Сумского ПО «Электрон»), вышедший из употребления. С камерой отсоса он соединяется через резиновую прокладку двумя винтами и колпачком с резьбой М3. Поршень состоит из наружной и внутренней стеклотекстолитовых шайб и штока, выточенного из эбонита или оргстекла. Между шайбами находится кожаная манжета. Хорошо зарекомендовала себя в роли манжеты тефлоновая пленка толщиной 0,35...0,4 мм.
Пружину возврата поршня подбирают опытным путем по необходимому усилию. Ее внутренний диаметр 8...12 мм, сечение проволоки 1...1,5 мм. Материал спускового крючка — листовой гетинакс толщиной 4 мм.
Корпус-рукоятка склеен из полистирола. Средняя часть имеет толщину 4 мм, с выборкой окна для пальца, спускового крючка и скобы зацепа. Наружные состоят из двух пластин толщиной по 3 мм каждая. Части соединяют четырьмя шурупами 2х8 мм. Цилиндр крепят на рукоятке двумя хомутами из стальной полосы.
Сменную насадку для отсоса припоя вытачивают из медного прутка ∅6 мм с последующим сверлением осевого отверстия (канала отсоса). Таких насадок можно сделать несколько, с различными диаметрами каналов, соответствующими толщине выводов радиоэлементов. С одной стороны насадки имеют резьбу М6 для установки в тепловод, а с другой — нужное для работы утоньшение.
Для демонтажа микросхем используют насадку из медной пластины толщиной 3...4 мм, согнутой в виде желоба и имеющей продольные пазы в соответствии с расположением выводов микросхем. Конкретные размеры выбирают в зависимости от потребностей.
Журнал «САМ» №6, 1995 год
