    Термовентилятор для быстрого обогрева квартиры

    Дата: Январь 1995 года
                0

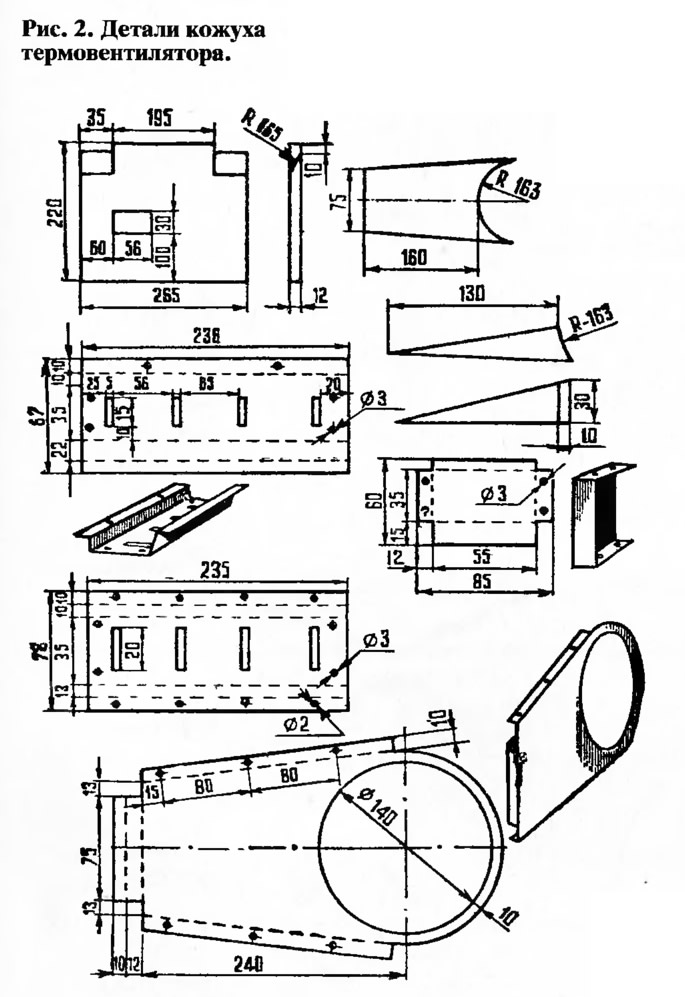

    Рис. 2. Детали кожуха термовентилятора
    Рис. 2. Детали кожуха термовентилятора ►
    Выпускаемые промышленные рефлекторы и электрокамины имеют один общий недостаток: они обогревают комнату только за счет конвекции — естественного перемешивания теплого и холодного воздуха Гораздо более эффективен термовентилятор (рис. 1, 2,3), сделать который в домашних условиях совсем нетрудно.

    Что для него потребуется? Два электромотора сравнительно небольшой мощности (рис. 4), жесть или дюралюминий для кожуха и крыльчаток и спираль от электроплитки или утюга с фарфоровыми изоляторами.

    Общий вид термовентилятора показан на рисунке 1. Если есть только один электродвигатель, форму вентилятора придется изменить — расположить мотор против спирали.

    Двигатели и спираль соединяют параллельно и включают раздельно с помощью тумблера или кнопочных выключателей. Два выключателя предназначаются для регулирования обогрева.

    Двигатели крепятся на металлической стойке, приклепанной к основанию.

    Наиболее трудоемкая часть термовентилятора — устройство для обогрела Лучше всего пропустить спираль через отверстия, просверленные в фарфоровых пластинах. Если же их нет, можно воспользоваться изоляторами от спирали утюга. Очень важно тщательно изолировать и выводы спирали к сети.

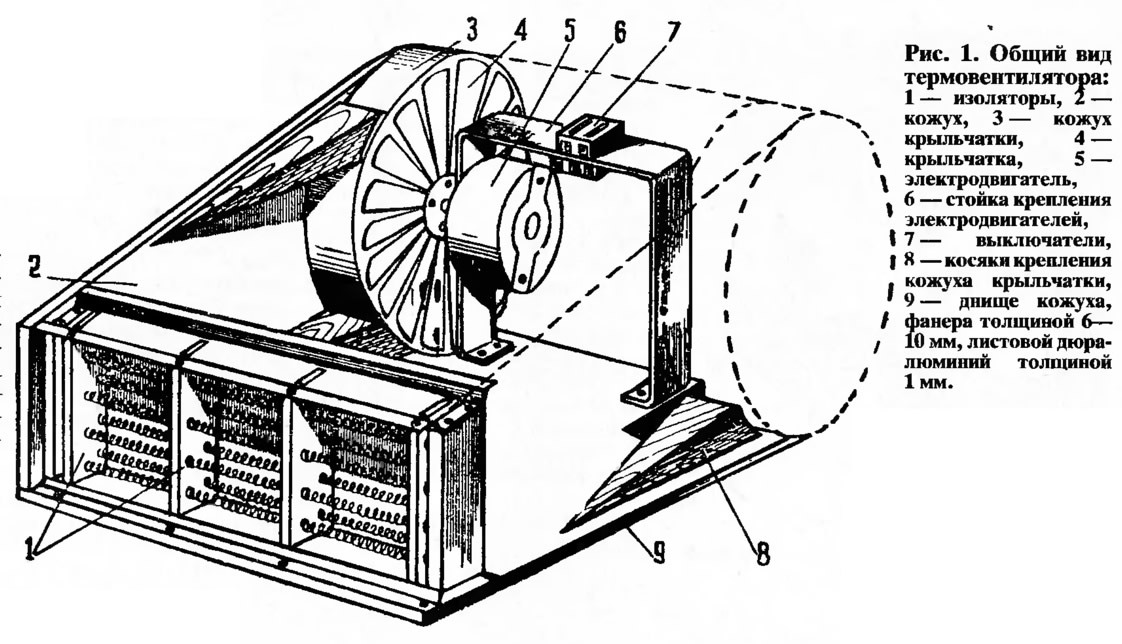

    Рис. 1. Общий вид термовентилятора
    Рис. 1. Общий вид термовентилятора ►

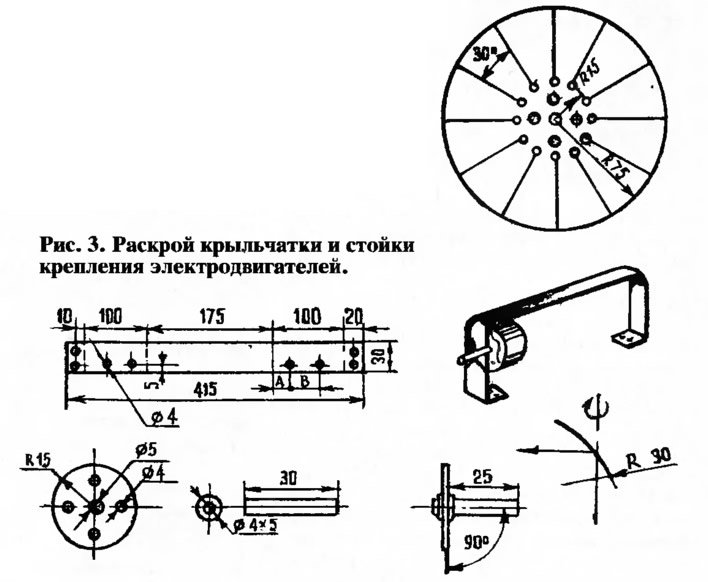

    Рис. 3. Раскрой крыльчатки и стойки крепления электродвигателей
    Рис. 3. Раскрой крыльчатки и стойки крепления электродвигателей ►

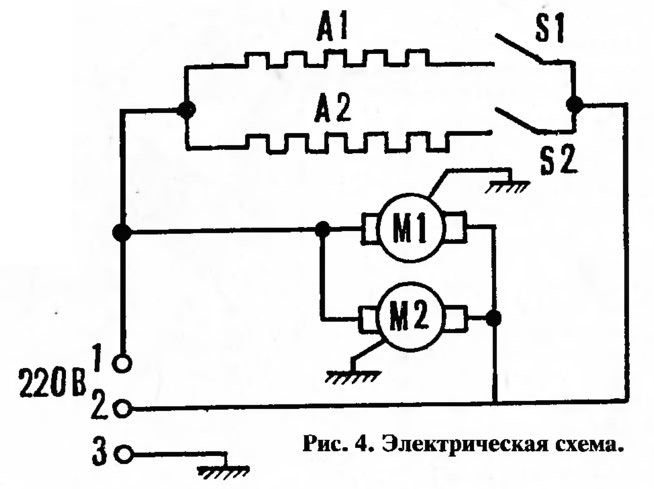

    Рис. 4. Электрическая схема
    Рис. 4. Электрическая схема ►

    Журнал «САМ» №1, 1995 год
