    Токарный станок по дереву на базе ручной дрели

    Дата: Февраль 1995 года
                0



    Изготовить простейший токарный станок, скажем на базе дрели, по силам любому домашнему мастеру, так как почти все детали станка — из доступного и легко обрабатываемого материала: сосновых или березовых брусков. Вот как его сделал В. Гаршенин.

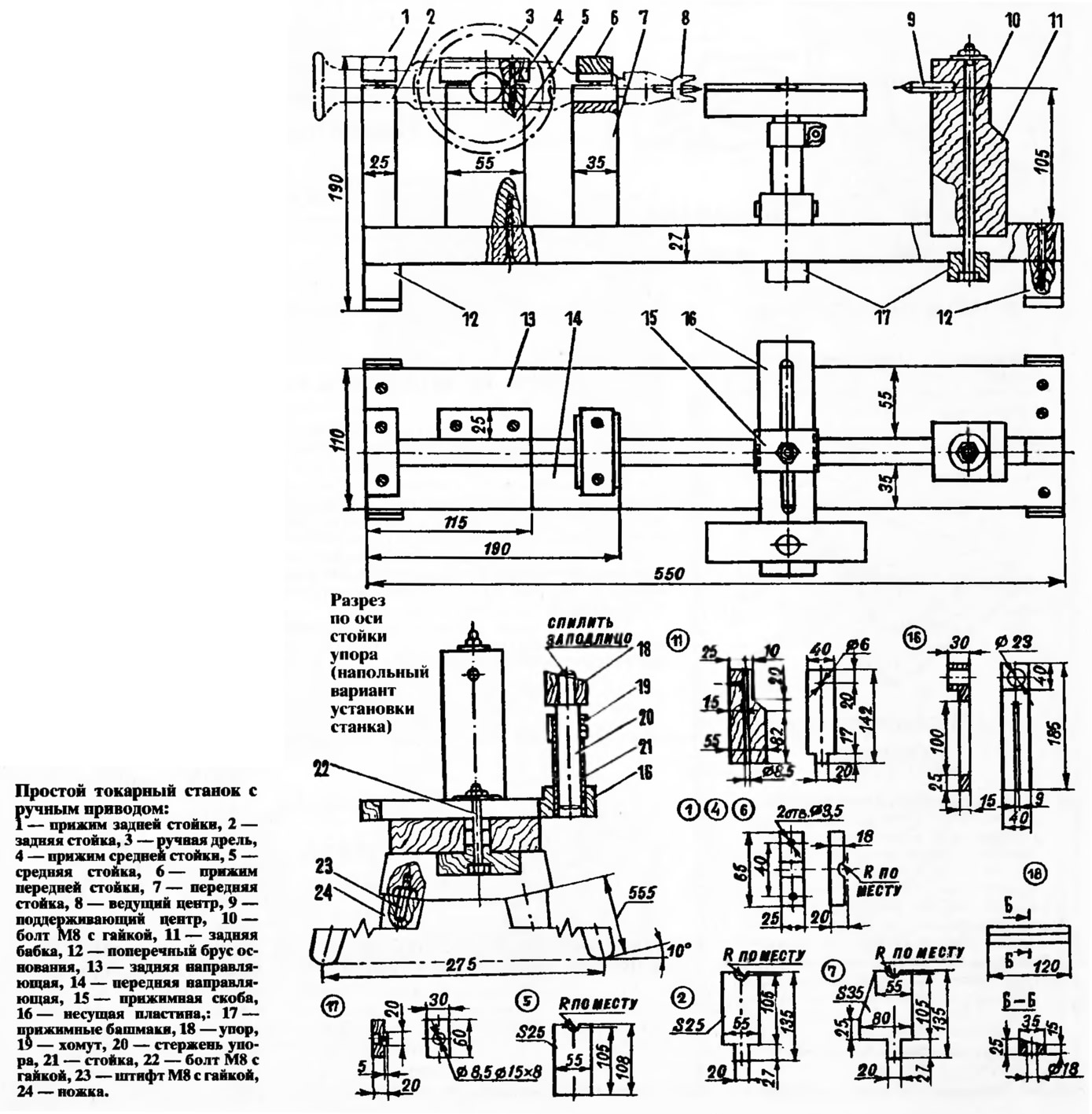

    Чертеж токарного станка
    Чертеж токарного станка ►
    Основание станка образуют две направляющие, соединенные с зазором 20-мм поперечными брусками.

    Три вертикальные стойки, укрепленные на основании шурупами, имеют посадочные цапфы под шейки ручной дрели, фиксируемой прижимными планками.

    Задняя бабка также из деревянного бруска. Она может сдвигаться вдоль направляющих и зажиматься в выбранном положении длинным болтом, головка которого неподвижно закрепляется в находящемся под направляющими башмаке.

    Таким же образом на продольных брусках основания между задней бабкой и стойками крепления дрели монтируется несущая пластина упора для резцов. Стойка упора — тонкостенная дюралюминиевая трубка с введенным внутрь деревянным стержнем. Пропил в ее верхней части и согнутый из металлической полоски кольцевой хомут позволяют фиксировать стержень с горизонтальным упором на требуемой высоте. Несущая пластина, имеющая продольный паз, может смещаться и в перпендикулярном направлении.

    Ведущий центр, зажимаемый в патроне дрели, изготавливается из шпильки с навернутой на нее гайкой-барашком. Заостренный конец шпильки служит осью, вокруг которой заточенные лопасти гайки вращают деталь.

    Поддерживающий центр, тоже в виде заостренного стержня, устанавливается в глухое отверстие задней бабки.

    Для напольного варианта станка потребуются четыре деревянные ножки, которые крепятся к основанию металлическими резьбовыми штифтами, плотно посаженными в глухих отверстиях ножек, и четырьмя гайками, неподвижно закрепленными в гнездах поперечных брусков основания.

    Как видите, конструкция станка проста и доступна. Однако при изготовлении его узлов и сборке полезно придерживаться следующих рекомендаций. Проверяйте поверхности деталей угольником и рейсмусом. Окончательная отделка — шлифовальной бумагой; не забывайте притуплять острые кромки. Соединение всех элементов — на шурупах или гвоздях. При установке дрели добейтесь, чтобы ее корпус плотно лежал в цапфах стоек, а ось вращения патрона была параллельна направляющим основания. Задняя бабка должна перемещаться без люфта.

    Соосность ведущего и поддерживающего центров обеспечивается при изготовлении отверстия под центр в задней бабке — сверлением на самом станке: установите в патрон сверло и подавайте заднюю бабку по направляющим.

    Работать на таком станке удобнее с помощником, приводящим деталь во вращение; использование электрической дрели значительно расширит его возможности.

    Журнал «САМ» №2, 1995 год
