    Тележка-«верхолаз» для шагания по лестнице

    Дата: Сентябрь 1993 года
                0



    Как вы, конечно, догадались, она может не только шагать вверх по лестнице, но и плавно спускаться вниз. Без рывков и сотрясений, как это бывает на ступеньках с обыкновенной тележкой.

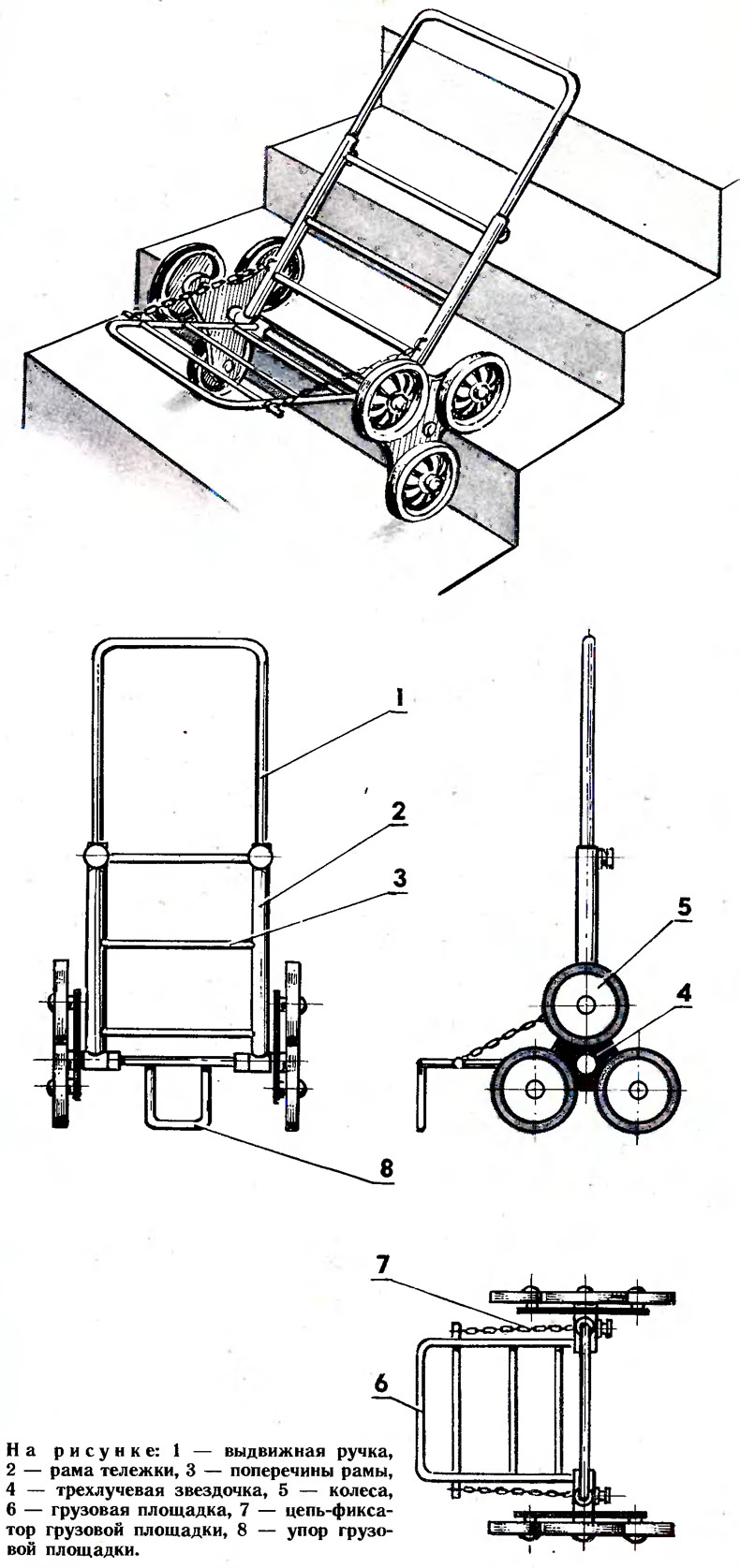

    Конструкция тележки-«верхолаза»
    Конструкция тележки-«верхолаза» ►
    Весь секрет тут в расположении колес. Вместо привычной пары у этой тележки их шесть, по три с каждой стороны, насаженные на малые оси по концам трехлучевых звездочек (см. рисунок). При движении тележки по ровной поверхности с каждой стороны работают по два колеса. Но вот оба передних колеса уперлись в препятствие, скажем — в ступеньку крыльца, лестницы. Вы продолжаете тянуть тележку за собой, «треугольники» поворачиваются и вступает в дело третье колесо. Оно становится на первую ступеньку, на следующую — то колесо, что за ним и ...пошагали-поехали вверх. А вниз — еще легче, под действием веса тележка «зашагает» почти без усилий.

    Здесь вы видите «грузовичок», но на таком же ходу можно смастерить «легковушку» — детскую коляску или кресло для инвалида: такой ручной транспорт избавит человека от лестничной тряски, позволит преодолевать ступени с меньшей затратой сил.

    Впрочем, тележку или коляску подобного типа не обязательно делать «с нуля». Можно использовать готовый кузов, а самостоятельно изготовить только ходовую часть. Наиболее ответственные ее элементы — трехлучевые звездочки. Они вырезаются (или вырубаются) из стального листа, толщина которого подбирается в зависимости от назначения и предполагаемой грузоподъемности вашей тележки. В этом случае вдоль каждого из лучей с внешней стороны (между осями тележки и колеса) необходимо приварить по отрезку стального прутка, что придает необходимые ребра жесткости звездочкам. Но можно сделать звездочки и сварными, использовав в качестве лучей отрезки стального профиля (швеллер, уголок, квадрат, тавр, двутавр и др.). В этом случае сходящиеся лучи свариваются между собой и, кроме того, к образовавшейся звездочке по центру с внешней стороны приваривается стальной диск, что и обеспечивает последней достаточную прочность.

    Журнал «САМ» №4, 1993 год
