    Пружинное ружье для подводной охоты

    Дата: Апрель 1993 года
                0



    Оружие для подводной охоты А. Рахматулин задался целью сделать простое, легкое и с хорошей силой боя. Многочисленные эксперименты и доводки тали желаемый результат.

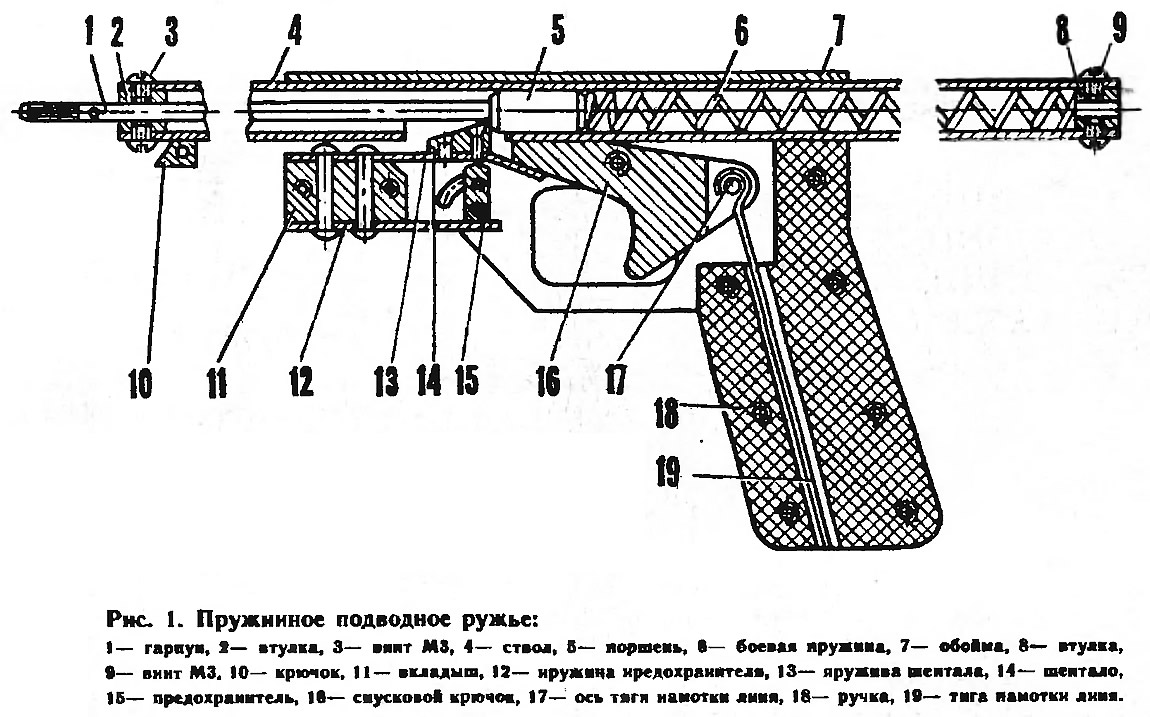

    Рнс. 1. Пружинное подводное ружье
    Рнс. 1. Пружинное подводное ружье ►
    ГАРПУН — из стального прутка ∅5 мм («сребрянка»). На одном из его концов нарезается резьба М5 и сверлится отверстие для линя. После механической обработки гарпун закаливается. Втулка — направляющая для гарпуна — вытачивается из нержавеющей стали или дюралюминия.

    СТВОЛ — это труба 12Х1 мм. Материал — латунь или нержавеющая сталь. Для свободного прохода воды при выстреле или зарядке по всей поверхности ствола насверливаются отверстии ∅4—5 мм с шагом около 10 мм. Поршень вытачивается из нержавеющей стали или дюралюминия.

    Между прочим, и втулки, и поршень можно сделать из отрезков трубки 10Х 2,5 мм, что полностью исключит токарные работы при изготовлении ружья.

    БОЕВАЯ ПРУЖИНА навита из проволоки марки ОВС ∅1,6 мм. Первоначально на стержень ∅6 мм виток к витку навивается проволока, которая затем растягивается до получения необходимого шага — 4,5 мм. Чтобы при обработке пружины не было остаточных деформаций, проволоку необходимо отпустить, то есть нагреть примерно до 300°С и остудить до комнатной температуры. Концевые витки, раскалив докрасна, необходимо подогнуть таким образом, чтобы их плоскость была перпендикулярна оси пружины.

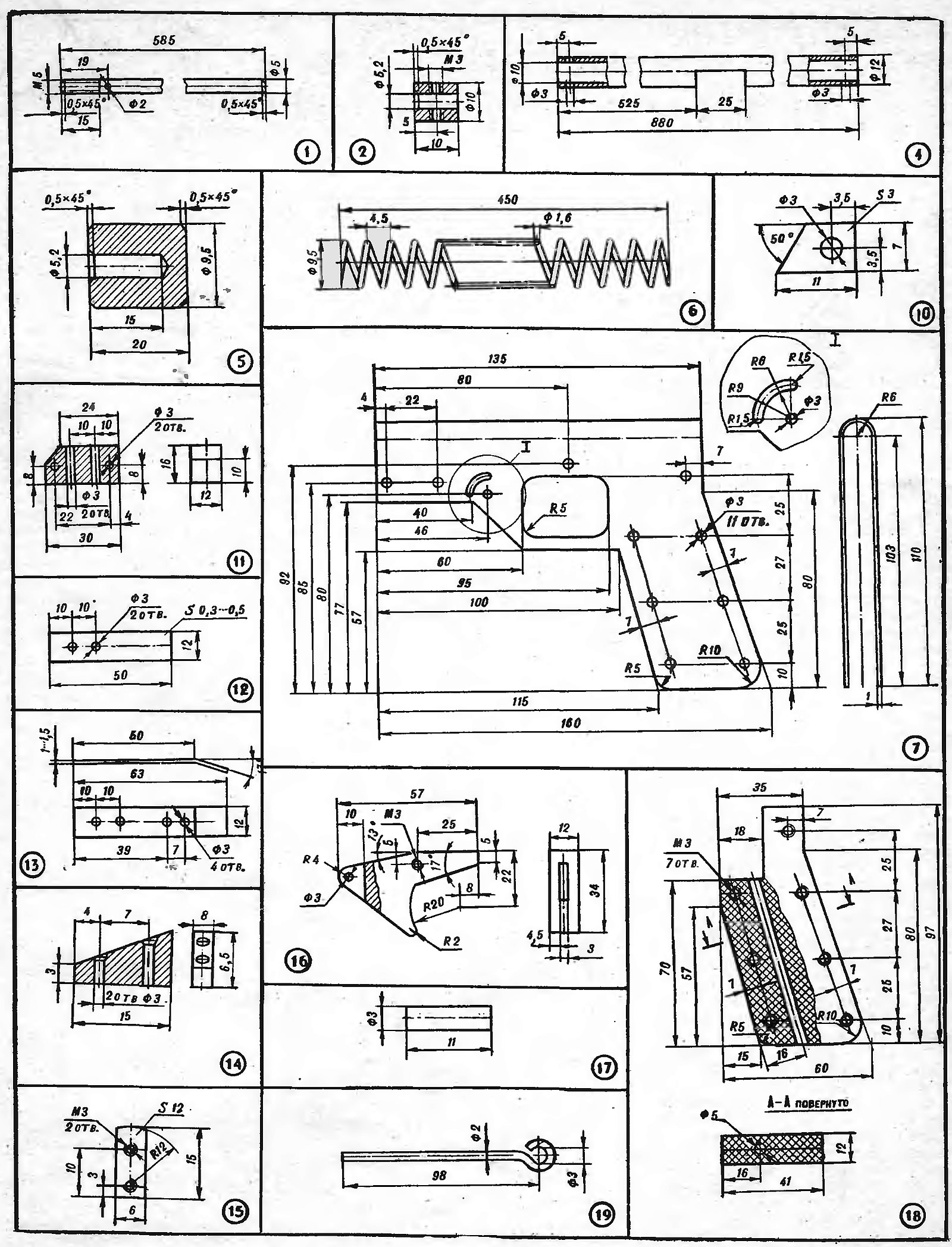

    Рис. 2. Детали подводного ружья
    Рис. 2. Детали подводного ружья ►
    ОБОЙМА вырезается из листовой латуни или нержавеющей стали толщиной 1 мм. Отверстия на ее боковых поверхностях желательно выпиливать, вложив дощечку подходящего размера после того, как заготовка будет согнута. Это позволит избежать погрешностей в расположении отверстий на правой и левой щеках обоймы. При сборке обойму припаивают к стволу, ориентируясь на положение прорези.

    КРЮЧОК предназначен для наматывания на него гарпунного линя. Он выпиливается из латуни или нержавеющей стали и припаицается к концу ствола.


    ВКЛАДЫШ текстолитовый, он предназначен для крепления плоских возвратных пружин. Вкладыш приклепывается к обойме, пружины также приклепываются к вкладышу. Заклепки желательно применять стальные, в крайнем случае можно воспользоваться обычными гвоздями.

    ПРУЖИНЫ ПРЕДОХРАНИТЕЛЯ предназначены для фиксации предохранителя в двух устойчивых положениях Материалом служит стальная лента толщиной 0,5 мм марки 65Г или У10А. Прикреплять пружины к обойме целесообразнее всего винтами или заклепками.

    ТЯГА для намотки линя представляет собой кусок стальной проволоки толщиной 2 мм. Одни из ее концов сгибается в кольцо, с помощью которого тяга прикрепляется к спусковому крючку.

    Журнал «САМ» №2, 1993 год
