    Универсальный станочек на базе электродрели

    Дата: Апрель 1993 года
                0



    Практичный и очень простой станочек на базе электродрели предлагают москвичи Ф. Прокш и В. Шилов. Он предназначен для обработки дерева и пластмасс: позволяет резать бруски, доски, фанеру, оргстекло и текстолит, пилить рейки и фигурные планки, фрезеровать пазы, вытачивать деревянные изделия, полировать поверхности, сверлить отверстия, затачивать сверла, стамески и другой режущий инструмент.

    Малые габариты и вес станка, простота устройства и пользования делают его пригодным для школьных кабинетов и столярных мастерских, лабораторий детских технических станций и Домов творчества.

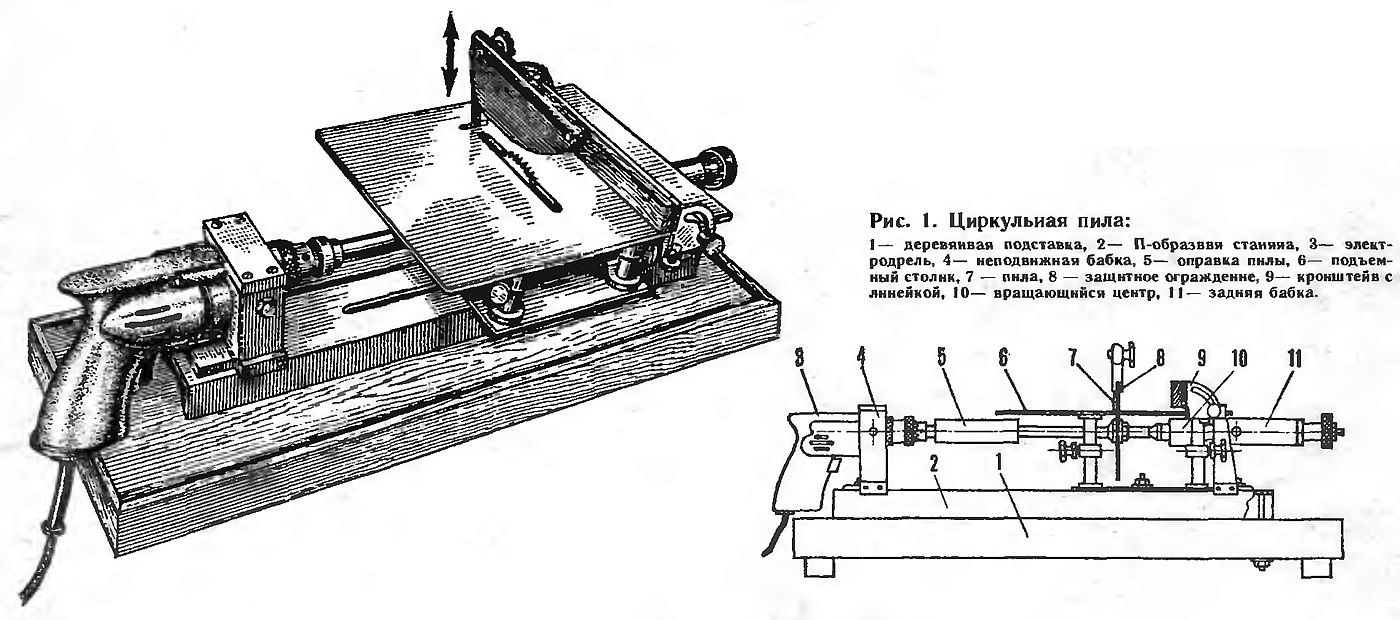

    Рис. 1. Циркульная пила
    Рис. 1. Циркульная пила ►
    Станок состоит из деревянного основания, П-образной станины, неподвижной передней и подвижной задней бабок. Приводом его служит выпускаемая промышленностью электродрель ИЭ1032-1 с патроном для закрепления сверл диаметром до 9 мм. Электромотор дрели питается от сети напряжением 220 В, развивает около 940 об/мин.

    В циркульную пилу станок превращается следующим образом. В кронштейне неподвижной передней бабки закрепляют электродрель. В ее патроне зажимают один конец оправки, а второй закрепляют с помощью задней бабки и вращающегося центра. Устанавливают подъемный столик вместе с подвижной линейкой и защитным ограждением.

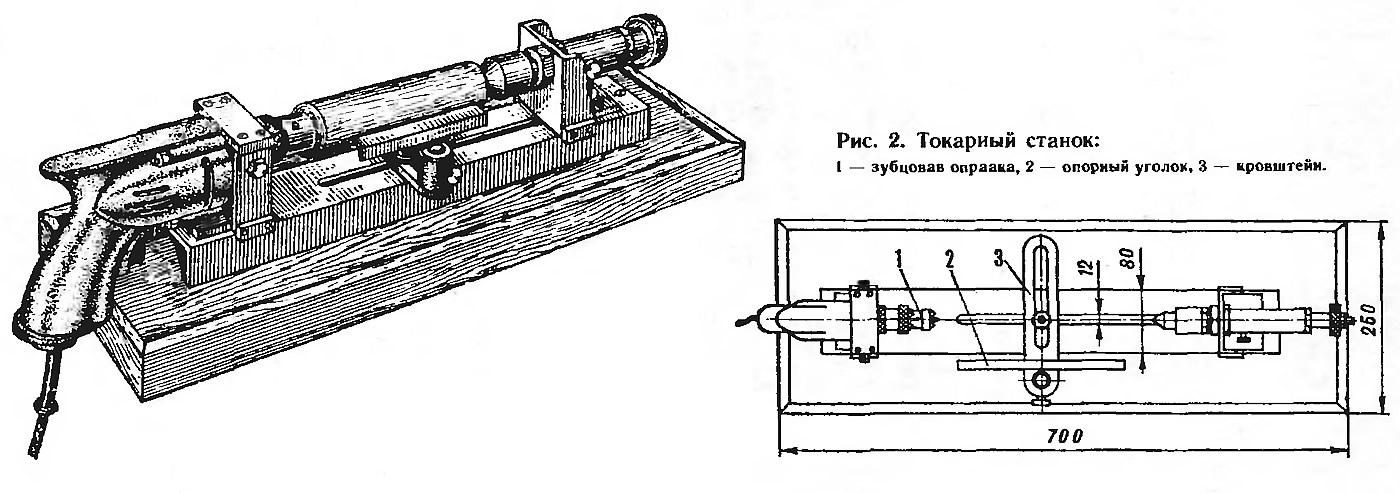

    Рис. 2. Токарный станок
    Рис. 2. Токарный станок ►
    Наличие подвижной и поворотной линейки обеспечивает получение прямоугольных и косоугольных реек и брусков. Подъемный столик облегчает изготовление уголков, а также прорезей и канавок в брусках. На станке можно пилить рейки толщиной от 2 до 50 мм и шириной от 2 до 120 мм как из дерева, так и из пластмасс.

    В последнем случае в качестве пилы используют фрезу с мелким зубом.

    Циркульную пилу легко преобразовать в токарный станок по дереву. Для этого снимают стол и оправку, в патрон дрели зажимают оправку с зубцами, а на станине закрепляют опору для ножей или стамесок. При этом следят, чтобы верхняя часть опорного уголка была на уровне центра задней бабки.

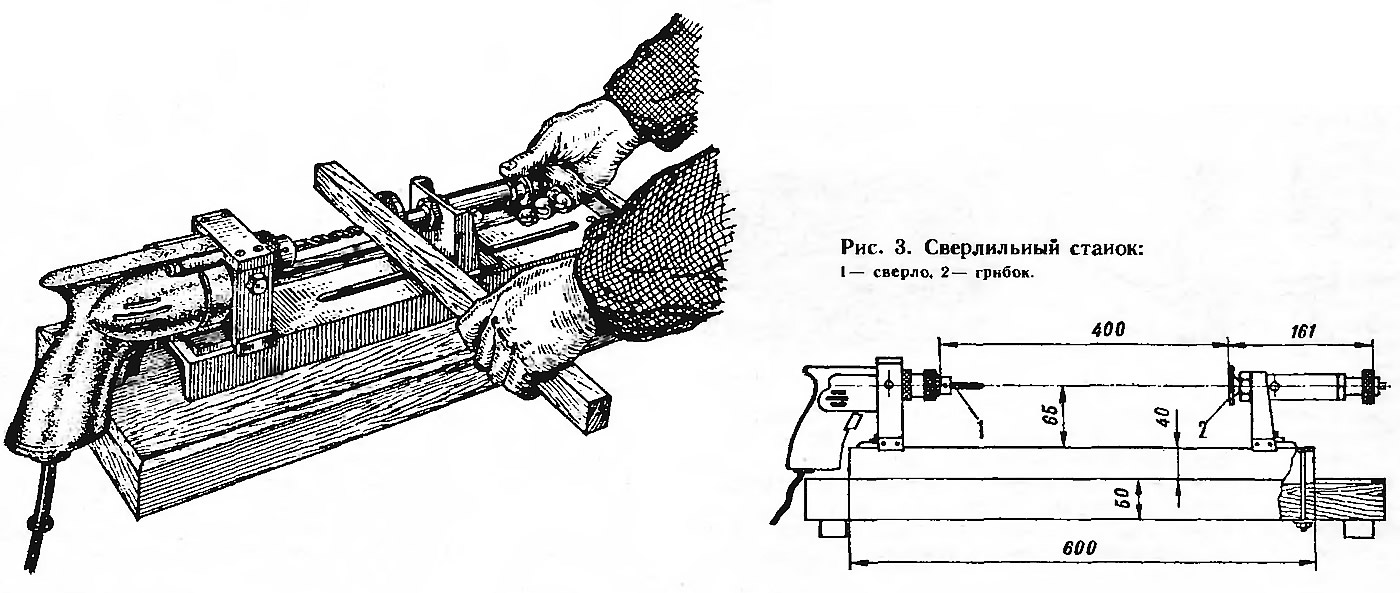

    Рис. 3. Сверлильный станок
    Рис. 3. Сверлильный станок ►
    После наладки станка между зубчатой оправкой и вращающимся центром прочно зажимают деревянную заготовку, которую вначале подготавливают, обтачивая полукруглой стамеской, а затем обрабатывают инструментом со скошенной режущей частью. В ходе работы следят, чтобы расстояние между опорой и деталью не превышало 5 мм для удобства работы с инструментом.

    В качестве токарного станок позволяет изготовлять, например, ручки для инструмента, а также точеные детали различных конфигураций.

    И наконец, еще одно превращение станка — в сверлильный. Для этого необходимо снять опорный подвижный уголок, центр и зубчатую оправку; в патрон дрели зажать сверло, а в заднюю бабку вместо центра вставить грибок. Установочное расстояние между задней бабкой с грибком и сверлом должно соответствовать толщине детали.

    Журнал «САМ» №2, 1993 год
