    Самодельный прицеп для мотоцикла «ИЖ-Юпитер»

    Дата: Ноябрь 1998 года
                0



    Вот уже четыре года в хозяйстве мне помогает прицеп. Я его сделал для своего мотоцикла «ИЖ-Юпитер-3к». Перевожу и удобрения, и урожай, и гравий для строительства дома — до 500 кг за один раз. При этом расход топлива растет не более, чем на 30%.

    Общий вид прицепа показан на рис. 1.

    Каркас кузова прямоугольной формы, сварен из уголка 20x20мм (всего требуется 12,2 погонных метров). Дно и борта Сделаны из фанеры толщиной 6 мм. Задний борт — откидывающийся.

    Рама (рис. 2) сделана из прямоугольного профиля 60x25 мм, ось (рис. 3) — из трубы ∅60 мм. Для их соединения (рис. 4) к раме и к оси приварены по две площадки 150x150 мм из стали 6 мм. Между собой площадки, а с ними рама и ось, соединены болтами. Спереди к раме приварено дышло из того же прямоугольного профиля, соединение (рис. 5) укреплено ребрами и косынками.

    Для буксировки мотоцикл оборудован форкопом с вилкой (рис. 6), к которому цепляется дышло прицепа, кончающееся крестовиной.

    Колеса прицепа — от грузового мотороллера «Муравей».

    Рис. 1. Общий вид прицепа
    Рис. 1. Общий вид прицепа ►

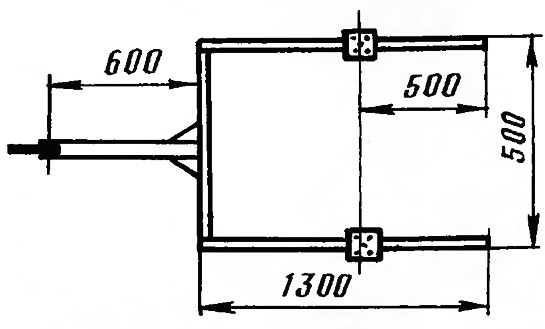

    Рис. 2. Рама
    Рис. 2. Рама ►

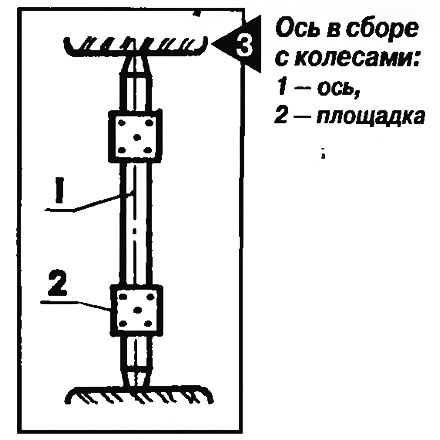

    Рис. 3. Ось в сборе с колесами
    Рис. 3. Ось в сборе с колесами ►

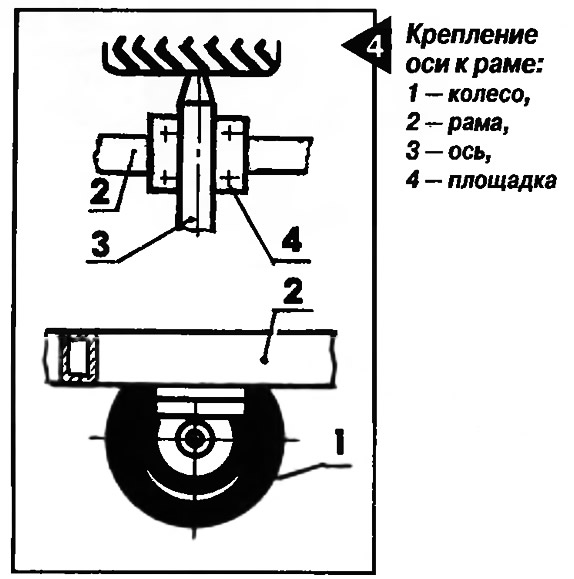

    Рис. 4. Крепление оси к раме
    Рис. 4. Крепление оси к раме ►

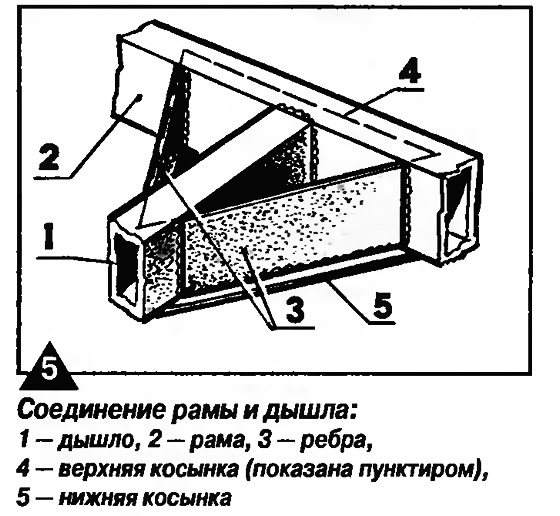

    Рис. 5. Соединение рамы и дышла
    Рис. 5. Соединение рамы и дышла ►

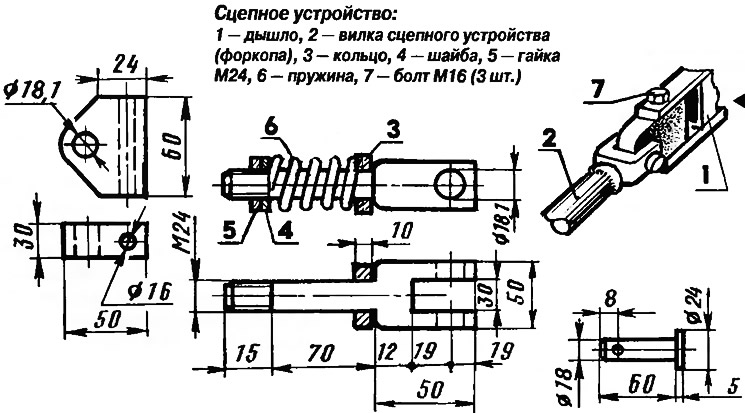

    Рис. 6. Сцепное устройство
    Рис. 6. Сцепное устройство ►

    Журнал «САМ» №11, 1998 год
