    Самодельный «джип»-вездеход Станислава Хопшаносова

    Дата: Март 1993 года
                0



    «Комфорт, широта обзора, красота!» — так отозвался об этом автомобиле космонавт Владимир Джанибеков, посидев за его рулем. Создатель «джипа» С. Хопшаносов из Еревана получил 1-ю премию на смотре самодельных автомобилей, машину показали в телепередаче «Это вы можете». Не сомневаемся, дорогой наш читатель, что и вы сможете построить такой автомобиль. Поможет вам в этом опыт Станислава Хопшаносова.

    Задумывая автомобиль для путешествий, автор решил заложить в него конструктивную простоту, надежность в работе, неприхотливость и доступность в обслуживании. При выборе компоновки остановился на схеме «джипа», однако его вариант от классического отличается тем, что имеет только один ведущий мост — задний, для простоты.

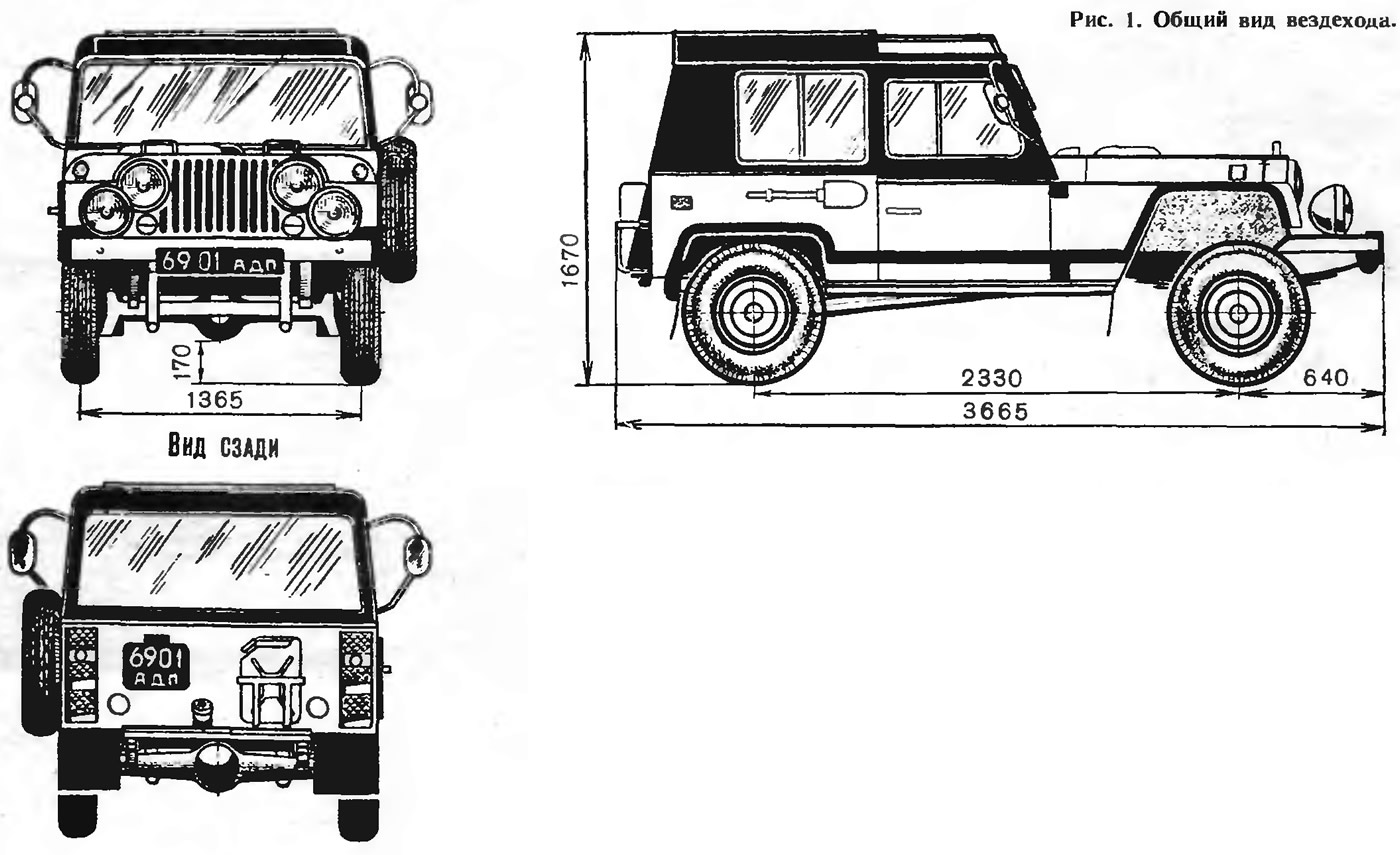

    Рис. 1. Общий вид вездехода
    Рис. 1. Общий вид вездехода ►
    Внешне «джип» выглядит меньше, чем, скажем, ЛуАЗ, хотя по размерам салона и багажника ему не уступает. Это достигнуто, во-первых, плотной «упаковкой» двигательного отсека и, во-вторых, наружным размещением части багажа (на крыше), запасного колеса (слева по борту) и канистры (сзади). Полный вес — 900 кгс.

    Упрощения, впрочем, не сказались на ходовых качествах машины, она прошла уже сотни тысяч километров. Каждый год на ней совершались поездки из Еревана в Москву и обратно. В том числе с самодельным прицепом-дачей весом 500 кгс. Участие в автопробеге намного удлинило это путешествие. Однако конструкция с честью выдержала испытание дорогами Карелии и Кольского полуострова. «Джип» уверенно шел и по трассе (со скоростью до 120 км/ч), и по разбитой колее.

    Бывало, С. Хопшаносов помогал застрявшим коллегам-автомобилистам, подталкивая их машины передним бампером своего вездехода.

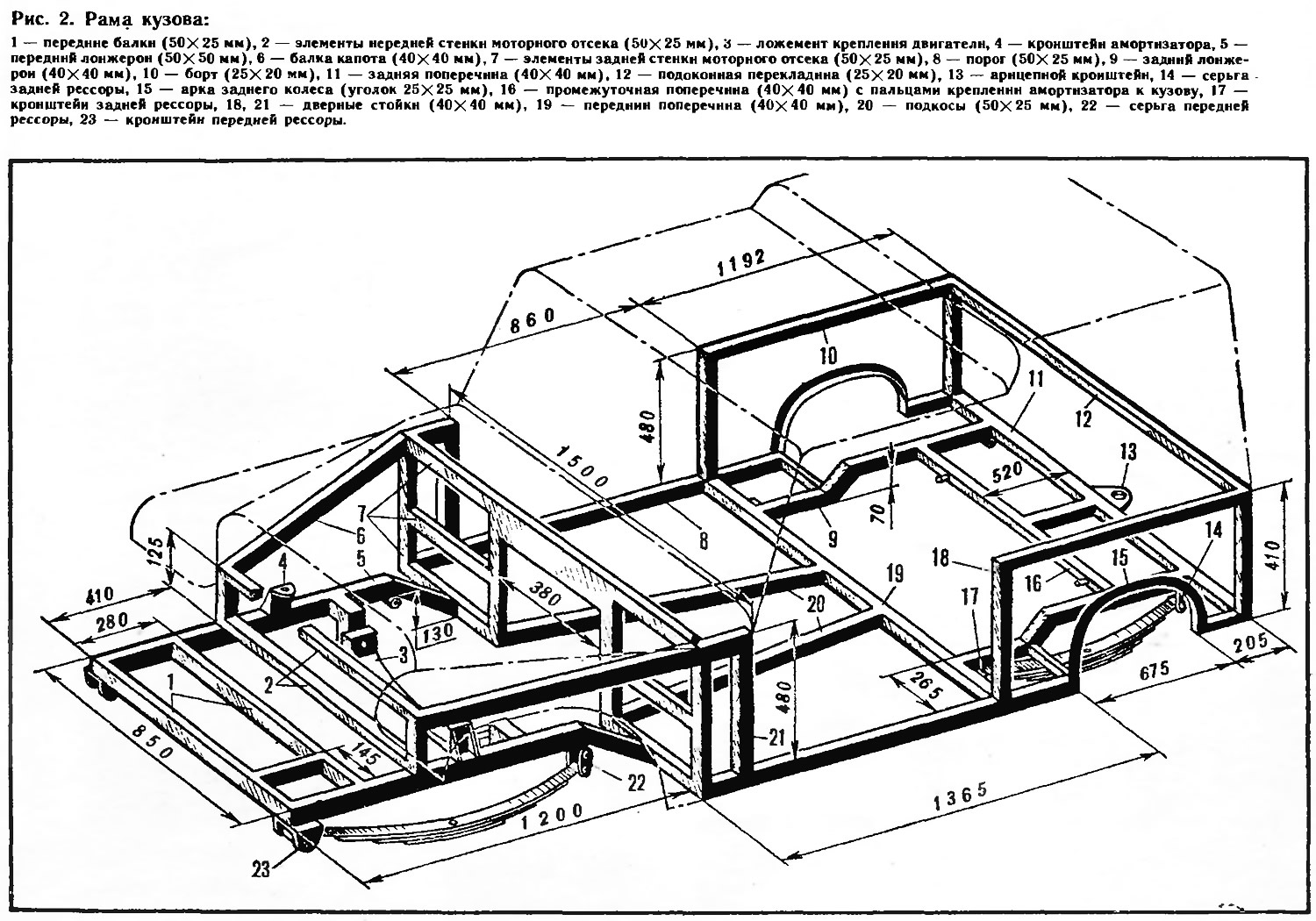

    Рис. 2. Рама кузова
    Рис. 2. Рама кузова ►
    В родной Армении он поднимался на нем на высоту до 3000 м над уровнем моря, преодолевая бездорожье, каменистые осыпи, уклоны до 30°.

    Невзгоды пути легко переносятся в удобном и уютном салоне автомобиля. В жаркую погоду можно сдвинуть любое из четырех боковых стекол для притока свежего воздуха. Или, если этого недостаточно, — открыть люк в крыше.


    Много в машине и других простых и оригинальных конструкторских решений. Вот, например, как устроен кузов. Он состоит из пространственной рамы и наружной обшивки. Рама, рассчитанная на значительные крутящие и изгибающие нагрузки, сварена из стальных труб квадратного и прямоугольного сечения. Менее нагруженные капот, двери и заднее окно сделаны из швеллеров, тавров и уголков, соединенных заклепками.

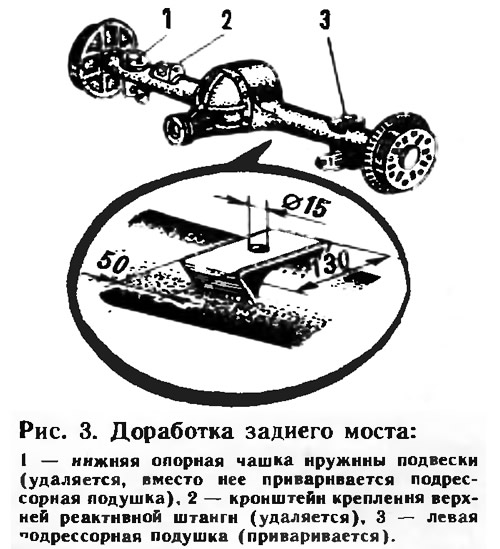

    Рис. 3. Доработка заднего моста
    Рис. 3. Доработка заднего моста ►
    Пол в салоне и обшивка капота выполнены из рифленых дюралюминиевых листов толщиной 2 мм. Обшивка кузова — из гладких листов толщиной 1,5 мм. К раме они прикреплены винтами М5 с потайными головками. Стыки листов скрыты резиновыми и металлическими накладками.

    Кабина изнутри выстлана тонким слоем поролона и мягким пластиком. Триплексное остекление, а также двери снабжены резиновыми уплотнителями от автомобилей Волжского автозавода. Пол покрыт резиновыми и синтетическими ковриками. Все это снижает уровень шума в салоне и препятствует проникновению пыли.

    Приборный щиток и перчаточный ящик — самодельные. Передние кресла с откидывающимися вперед спинками — «жигулевские». Заднее пассажирское сиденье, рассчитанное на трех человек, самодельное и имеет фиксированную спинку. За ним, внизу, — топливный бак емкостью 45 л (от «уазика») с горловиной, выведенной наружу над задним бампером. Над баком расположен внутренний багажник. Доступ к нему через заднее окно.

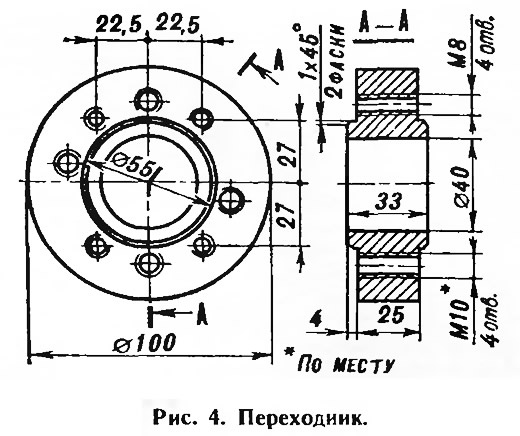

    Рис. 4. Переходник
    Рис. 4. Переходник ►
    Принцип «простота плюс надежность» распространился и на силовую установку: двигатель и коробка передач взяты вместе с обслуживающими их агрегатами от «Жигулей» ВАЗ-2101. Только бумажный масляный фильтр заменен более дешевым в эксплуатации инерционным от ЗАЗ-968.

    Задний мост, с учетом возможности буксировки прицепа, взят от ВАЗ-2102 и немного доработай: удалены нижние опорные чашки пружин подвески и кронштейны крепления верхних реактивных штанг. Вместо них к балке моста приварены две П-образные подрессорные подушки.


    Рессоры использованы от передней подвески автомобиля УАЗ-469. Каждый пакет состоит из пяти листов, покрытых перед сборкой графитовой смазкой. К раме кузова они подвешены в районе задних лонжеронов.

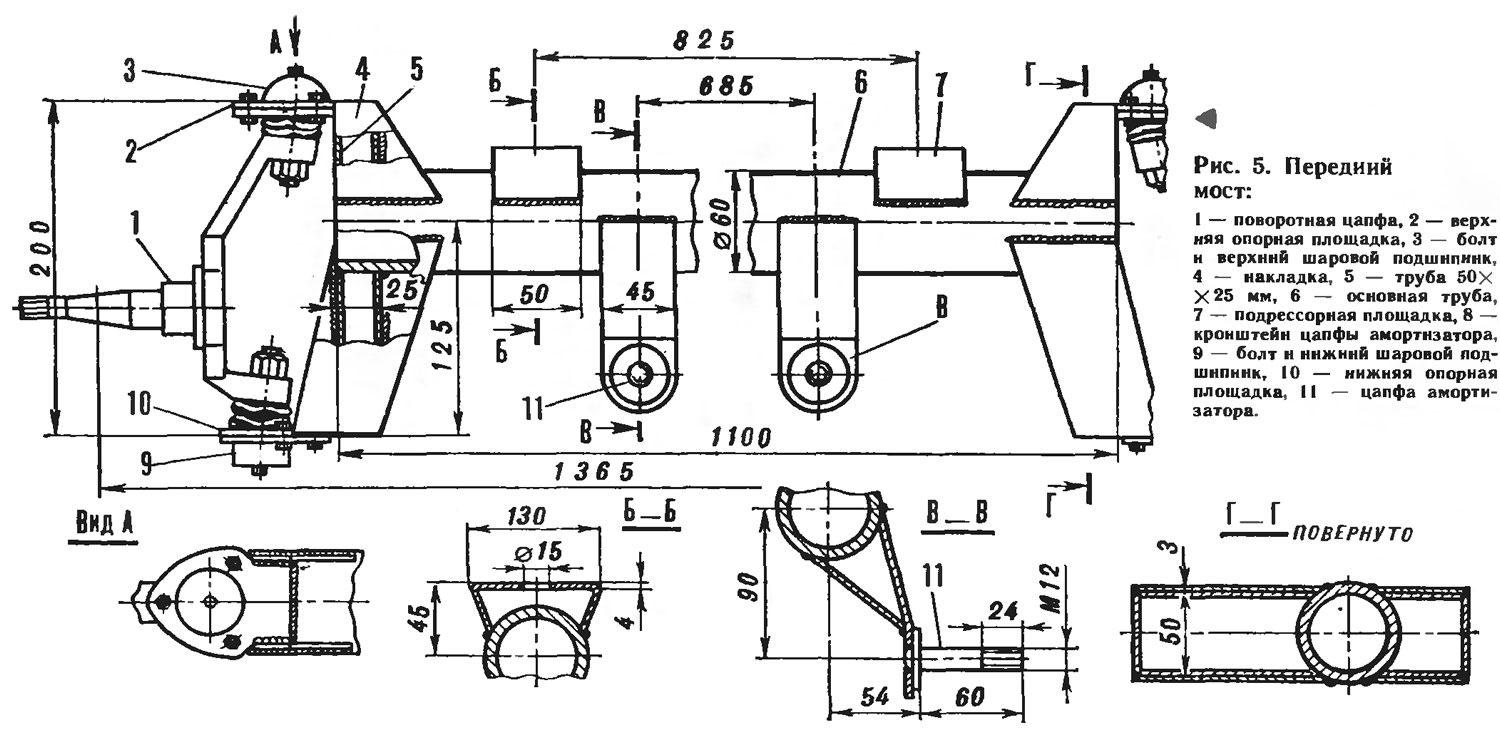

    Рис. 5. Передний мост
    Рис. 5. Передний мост ►
    Кроме рессор имеются телескопические амортизаторы. Резино-металлическими шарнирами резервуаров они, как и на «Жигулях», крепятся к кронштейнам заднего моста, а шарнирами кожуха — к пальцам на промежуточной поперечине рамы.

    Крутящий момент от двигателя к заднему мосту передается карданным валом от «Волги» ГАЗ-21. Выбор именно этого типа обусловлен тем, что он более прост и надежен и не требует особого ухода. Правда, посадочные отверстия не совпадают, поэтому для присоединения вала к фланцам коробку передач и моста выточены переходники.

    Они представляют собой стальные шайбы ∅100 мм и толщиной 33 мм, в которых просверлены восемь сквозных отверстий. В четырех соответствующих отверстиях во фланцах нарезана резьба М8, в остальных — М10.

    Карданный вал укорочен — после измерения расстояния между переходниками установлен в токарный станок и подрезан: в месте существующего понижения трубы и задней вилкой и в месте их будущего соединения лишнее удаляется, а детали прихвачены сваркой в четырех точках после проверки вала на осевое биение сварены окончательно.

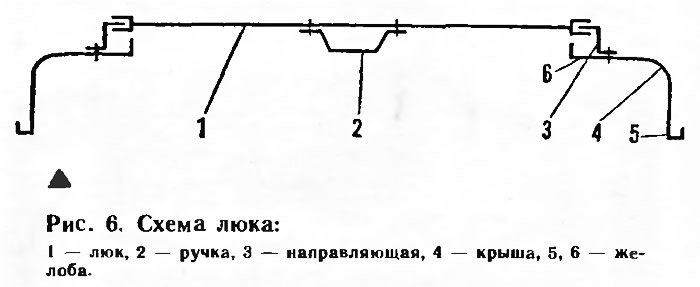

    Рис. 6. Схема люка
    Рис. 6. Схема люка ►
    Что касается переднего моста, то он полностью самодельный. Проектируя его, Хопшаносов руководствовался своим излюбленным принципом «простота плюс надежность». Ход рассуждений был примерно такой: передний мост очень ответственный агрегат. Он обеспечивает управление движением, от его «самочувствия» зависит «здоровье» всего автомобиля. Следовательно, чем меньше в нем будет деталей и подвижных соединений, тем лучше.

    Три года эксплуатации оказали: решение было принято верное. Какие только камин и выбоины ни попадали под передние колеса — все нипочем. Вот как устроен мост.


    Основной его элемент — толстостенная бесшовная стальная труба ∅60 и длиной 1100 мм. К ней приварены подрессорные подушки, пальцы крепления амортизаторов и опорные площадки шаровых подшипников передней подвески.

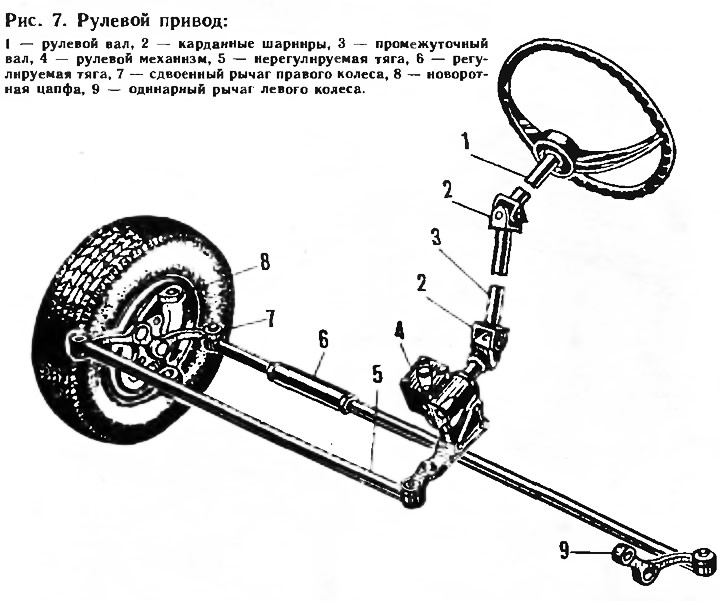

    Рис. 7. Рулевой привод
    Рис. 7. Рулевой привод ►
    При сборке переднего моста необходимо учитывать развал колес, поэтому опорные площадки присоединялись к трубе в определенном порядке. Сначала приваривались нижние и к ним привинчивались (тоже нижние) шаровые подшипники поворотных цапф «жигулевских» колес. Верхние же площадки сначала прикреплялись к соответствующим шаровым подшипникам поворотных цапф, а затем уже приваривались к трубе. Причем угол развала составил 0°20'—0°30', что соответствует 2—3 мм разности между размерами, взятыми от краев ободьев колес до вертикали (труба при этом горизонтальна); устанавливался с помощью отвеса.

    К раме кузова передний мост присоединен так же, как и задний, — рессорами (по четыре листа в пакете) с помощью болтов и хомутов и телескопическими амортизаторами, штоки которых упираются в специальные кронштейны на передних лонжеронах.

    Схождение колес регулируется рулевой тягой (от «Волги» ГАЗ-21).

    Устройство управления вездеходом тоже очень простое и надежное. Поворачивая «баранку», водитель через два вала и два шарнира (от ЗИЛ-130), расположенных под капотом, воздействует на рулевой механизм, закрепленный на передних балках перед решеткой радиатора. Далее усилие нерегулируемой тягой передается сдвоенному (сваренному из двух) рычагу правой поворотной цапфы, а от нее регулируемой тягой — рычагу левой поворотной цапфы.

    Тормозная система, отопитель салона, фары и электропроводка заимствованы у «Жигулей» ВАЗ-21011, задние фонари — у прицепа «Скиф», а стеклоочистители и контрольные приборы использованы от автомобиля УАЗ-469.

    Журнал «САМ» №1, 1993 год
